Функция Продукция

• 600 мм пол кабинета

  Особенности & Спецификация автономных шкафов:

  Размер : 42U

  Передняя стеклянная дверь

  Измерение :

  600 мм (ширина) x800mm (глубина)

  600 мм (ширина) x600mm (глубина)
• 19-дюймовый Настенные шкафы

  Особенности & Спецификация Настенные шкафы:

  Размер: 6/9/12/15/18U

  Измерение : 600W

  6мм (ширина) x600mm (глубина)

  600 мм (ширина) x450mm (глубина)
• 800 мм широкий этаж кабинет

  Особенности & Спецификация автономных Шкафы:

  Размер: 42U

  Измерение :

  x800mm 800 мм (ширина) (Глубина)



• 600 мм пол кабинета

  Особенности & Спецификация автономных шкафов:

  Размер : 42U

  Измерение :

  600 мм (ширина) x800mm (глубина)

• 2U Rack Mount MPO To LC 288 Core HD Patch Panel




  Ultrahigh Density MPO/MTP Patch Panel 2U 12 Modular 288 ports




  High  Density  Panel  is  specially to  accommodate  high  density cabling  in high  end  Data  Center  and  Telecommunication  central office  environment. The  shallow  depth  of  High  Density  Panel  makes  it  suitable  for  low  depth copper racking  systems  or  Telecommunication  ODFs.

  The 19’’  1U 5 modular  120 ports And 2U 12 modular 288 ports MPO  Panel  contains  factory  controlled  and  tested Modules  can  be  installed  in  it.MTP - LC  assembly  to  deliver  optical  perf­ormance  and  reliability.

  Application:

  l   Data communication applications

  l   Data Centre infrastructure

  l   Storage Area Network - Fibre Channel

  l   Emerging 40 and 100Gbps Protocols compatible

  Features:

  l   19"rack mount, the panel and modules are made of cold rolled steel sheet

  l   Modular in design with higher density, special mini module comes up to 24 LC or 12 SC adapter ports and switch to MTP/MPO connection.

  l   1U patch panel capacity come up to 120F fully loaded with 5 modules. And 2U capacity come up to 288F fully loaded with 12 modules, save more space for large data centers and reduce combined cost.

  l   Unique tool-free installation design for easy and fast assembly and installation.

  l   Factory pre- terminated module, plug and play on site, no need fiber splicing and cable wiring which saves labor cost.

  l   This system can also support application of optoelectronic hybrid with Standard RJ45 keystone jack, achieve the function of network distribution and cover a wider application.

  l   Front cable management function is convenient for managing cable and identifying link label.

  Specification:

  Item	1U	2U
  Dimensions (W x D x H)	483mm×335mm×1U	483mm×335mm×2U
  Storage Temperature	-20°C~+60°C
  Operating Temperature	-20°C~+55°C
  Relative Humidity	≤85%(+30°C)
  Air Pressure	70kPa~106kPa

  Ordering Information

  X	Product Description：	MPP2 - SP - B - 9005 - 2×12MTP/PC - LC/UPC - OM3 - 3MD - 2BP - 1U
  X	1 - Model	MPP2
  X	2 - Body Materials	SPCC(cold rolled steel sheet)
  X	3 - Painting Finish	B: powder coat matt finish
  X	4- Painting Color	RAL 9005 black
  X	5 - Patch cord Quantity	2×12 : 2pcs of 12F ; 1×24 : 1pc of 24F ; 1×12 : 1pc of 12F
  X	6 - Connector A	MPO/PC; MPO/APC; MTP/PC; MTP/APC
  X	7 - Connector B	LC/UPC; LC/APC; SC/UPC; SC/APC
  X	8 - Fiber Mode	G657A1; OM1; OM2; OM3; OM4
  	9 - Module Quantity	1MD; 2MD; 3MD; 4MD; 5MD; 6MD; 7MD; 8MD; 9MD; 10MD; 11MD; 12MD
  	10 - Baffle Quantity	0BP: w/o baffle; 1BP: with 1 baffle; 2BP: with 2 baffle; 3BP,4BP,etc
  	11 - Panel Height	1U; 2U
  	Note：1. MPP2-1U fully loaded with 5 modules, MPP2-2U fully loaded with 12 modules. 2. Baffles are used where modules are not installed. 3. Empty frame w/o Module Description:MPP2-SP-B-9005-EM-1U/2U (1U、2U are optional)

  MPO/MTP-LC Module

  Material	SPCC(cold rolled steel sheet)
  Color	Black
  Size	88W*133D*34Hmm
  (front)Adapter type	LC quad (w/o flange)×6Pcs
  (front)Adapter color	Aqua: OM3/OM4 ; Beige: OM1/OM2 Blue: SM-UPC ; Green: SM-APC
  (rear)Adapter type	MPO/MTP(Full flange/Opposed)
  (rear)Adapter color	Black
  Connector A	SM :LC-UPC,0.9mm or LC-APC,0.9mm MM:LC-UPC,0.9mm
  Connector B	SM : MPO/MTP(male)-APC MM: MPO/MTP(male)-PC
  Patch cord polarity	TypeA
  Weight	0.22kg




  Optical Performance

  Type	Wavelength	Module I.L. Max
  MTP-LC(MM)	850nm/1300nm	0.50dB
  MTP-LC(SM)	1310nm/1550nm	1.30dB
  MPO-LC(MM)	850nm/1300nm	0.75dB
  MPO-LC(SM)	1310nm/1550nm	1.50dB




  Ordering Information

  X	Product Description：	MPM2 - SP - B - 9005 - 1×12MTP/PC - SC/UPC - OM3 1 2 3 4 5 6 7 8
  X	1 - Model	MPM2
  X	2 - Body Materials	SPCC(cold rolled steel sheet)
  X	3 - Painting Finish	B: powder coat matt finish
  X	4- Painting Color	RAL 9005 black
  X	5 - Patch cord Quantity	2×12 : 2pcs of 12F ; 1×24 : 1pc of 24F
  X	6 - Connector A	MPO/PC; MPO/APC; MTP/PC; MTP/APC
  X	7 - Connector B	LC/UPC; LC/APC
  X	8 - Fiber Mode	G657A1; OM1; OM2; OM3; OM4






• OM3 MPO-SC/PC 12Core Fiber Optic MPO to LC Patch Trunk Cables
• волоконно-оптическая перемычка 12 волокон om3 mpo female straight
• 12-жильный кабельный кабель

• Outdoor Energy Storage Cabinet

  Introduction

  The whole system is plug-and-play, easy to transport, install and maintain.lt consists of battery module,PCS, STS (optional), MPPT (optional), control system, fire control system, and temperature control system, monitoring system one-stop integration, through the synergy of the system components to achieve.

  lt adopts AC coupled micro grid structure, PCS, load, grid, and access to AC bus, and the corresponding control strategy is developed according to the actual case to ensure the safety of power supply.

  The battery cluster consists of 21 modules connected in series, and the whole battery system is controlled by BCM to monitor the cluster voltage and current in real time.

  The battery module consists of 10200 AhLiFePO4cells; distributed BMM control system with functions of collecting battery voltage, collecting battery temperature, and battery equalization to ensure the module works

  Effectively and safely







  PRODUCT FEATURES

  ⚫Adopt automotive grade high performance lithium iron phosphate (LFP) battery, safe and reliable.

  ⚫Intelligent temperature control to ensure optimal temperature environment and lower system power consumption.

  ⚫Real-time data backup.

  ⚫Automatic fire fighting system with good safety.

  ⚫Support parallel and off-grid switching function.

  ⚫One button start, automatic operation, support multiple parallel connection.

  ⚫Protection class IP55, suitable for outdoor use.

  ⚫Four layers of safety protection design, safe and reliable.

  ⚫Support remote viewing service.

  ◎Model	30Kw/100kWh	60Kw/147.8kWh
  ◎Battery parameters
  Cell Type	LFP-220Ah	LFP-220Ah
  Module Model	IP10S	IP10S
  Battery Cluster Configuration	1P150S（15Module）	IP210(21Module)
  System Configuration	1*1P150S	1*IP210S
  Battery Capacity（BOL）	100kWh	147.84kWh
  Battery voltage range	420V-540V	588V-756V
  ◎AC on-grid parameters
  Grid Type	3P4W	3P4W
  Rated charge/discharge power	30KW	60kW
  Rated grid voltage	AC400V	AC400V
  Rated grid frequency	50Hz	60Hz
  Frequency range	±5Hz	±5Hz
  Rated current	43A	86A
  Power Factor	1（Ahead）~1（Lag）	1（Ahead）~1（Lag）
  Output Harmonics	≤3%	≤3%
  ◎AC off-grid parameters
  Rated output power	30KW	60KW
  Rated output voltage	AC400V	AC400V
  Rated output frequency	50Hz	50Hz
  Rated current	43A	86A
  Voltage accuracy	1%	1%
  Frequency accuracy	0.2Hz	0.2Hz
  ◎General parameters
  Dimension (W*D*H)	1861*1835*1267mm	1861*1835*1267mm
  Weight	1950kg	2200kg
  IP Protection Rating	IP55（Battery room）IP53(Electrical room)	IP55（Battery room）IP53(Electrical room)
  Seismic Intensity Rating	8（IEC60980）	8（IEC60980）
  Anti-corrosion grade	C3	C3
  Operating temperature【1】	-20℃～50℃	-20℃～50℃
  Relative Humidity	0-95%（Non-condensing）	0-95%（Non-condensing）
  Working altitude【2】	＜2000m	＜2000m
  Cooling method	Battery section: air conditioning Power section: forced air cooling	Battery section: air conditioning Power section: forced air cooling
  Noise	≤75dB	≤75dB
  System efficiency	≥88%	≥88%
  Cycle life	5 years or more than 2000 times	5 years or more than 2000 times
  Fire Fighting System	Automatic fire extinguishing	Automatic fire extinguishing
  Fire extinguishing media	FM200	FM200
  Communication Interface	Ethernet	Ethernet
  Communication protocols	Modbus TCP/IP	Modbus TCP/IP
  Warranty	3 years	3 years
  ◎Photovoltaic side parameters (optional)
  Maximum input module power	30KW	60KW
  MPPT Voltage Range	200V-420V	200V-580V
  Number of MPPT paths	1	1
  Number of PV input channels	1	1
  Maximum input current	100A	100A

  ◎ Notes：

  【1】The system will be derated when the ambient temperature exceeds 45℃.

  【2】The system will be derated when the altitude is between 2000 and 3000m.

  ◎Standard Certification：

  【1】System: GB_T 36558, IEC 62933

  【2】PCS: GB_T 34120

  TYPICAL SYSTEM LAYOUTS




  ◎ Notes： STS are available as options.




  On and off-grid (seamless switching)

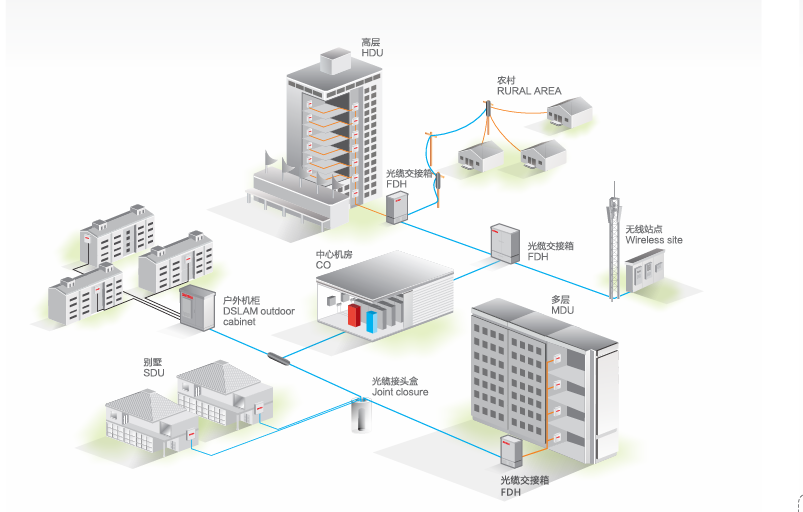

• ВОЛОКНА РАСПРЕДЕЛЕНИЯ HUB – ОТКРЫТЫЙ (УЛИЦА КАБИНЕТ) 576 волокна

  KDM218-Т1 — это односторонний FDH открытый шкаф; главным образом используется для подключения кабеля волокна, распределение и управление между центрами распределения каждого волокна, особенно для приложений FTTH.
• ВОЛОКНА РАСПРЕДЕЛЕНИЯ HUB – ОТКРЫТЫЙ (УЛИЦА КАБИНЕТ) волокна 144/288

  KDM218-T2 является своего рода односторонний FDH открытый шкаф; главным образом используется для подключения кабеля волокна, распределение и управление между центрами распределения каждого волокна, особенно для приложений FTTH.
• 21' ETSI стойку

• Dome style fiber splices closure 144 cores

  The fiber splice closure is applicable to termination of branching downstream optical cable in PON optical communication network. Over FTTX network fiber splice closure is used for end A/B access of optical cable ，splicing of low-capacity single-fiber，lead-out and fixation of multi-fiber access cables



• Horizontal Fiber Optic Splice Closure 144 cores

  The fiber splice closure is applicable to termination of branching downstream optical cable in PON optical communication network。Over FTTX network，fiber splice closure is used for end A/B access of optical cable ，splicing of low-capacity single-fiber，lead-out and fixation of multi-fiber access cables
• Уплотнение клеммной колодки 288
• Fiber Optic Splice Dome Closure 144Core/PLC Splitter




• China FTTH box for 2LC Duplex adaptor

  K&M's Fiber Termination Box(FTB) is mounted to in&out side wall of building or pole to distribute and connect  optical cable for distribution of subscriber
• China FTTH box 24 cores with splitter

  Fiber Access Terminal (FAT) is mounted to in & out side wall of building or pole to distribute and connect optical cable for distribution of subscriber, the box integrates mechanical splicing, splicing and distribution of fiber and splitting in one, use for FTTH network
• Fiber Access Terminal Hub for deop cable

  The fiber access termination hub is able to hold up to 16-24 subscribers and 96splicing points as terminal. It is used as a splicing closure and a termination point for the feeder cable to connect with drop cable in FTTX network system. It integrates fiber splicing, splitting, distribution, storage and cable connection in one solid protection box.

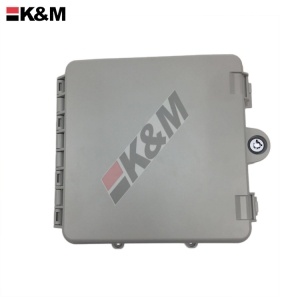

• FTTH 16 core Fiber Access Terminal

  Features

  • Indoor/Outdoor type
  • Nonmetallic material
  • Compacted wall mount type
  • Simple and clearly arranged incoming and outgoing cable management
  • Higher fiber count capacity box is available upon request
  • Easy maintenance ,easy access with front door
  • Support both mechanical and fusion splicing
  • Low cost solution with high protection for the terminated fibers
  • IP65 rated for outdoor applications
  • Customized design product is available upon request

  Applications

  • FTTX Systems
  • PON Networks
  • Fiber Optic Termination
  • CATV

  Specification

  • Wall Mounted termination box for indoor/outdoor use
  • Up to 16  Fiber capacity LC duplex(16Pcs) or 16 fiber SC Simplex
  • Available for SC Simplex Adaptors or LC duplex
  • Available install 1x16 Mini type PLC Splitters as required



• FTTH Fiber Access termination box 2Ports

  It is a user terminal for FTTH (Fiber To The Home) solution, with reasonable interior space design. It is used at homes or in work areas for single-core or double-core fibers and port output. It can fully meet the requirement for bending radius of fibers, protect inlet/outlet of fibers, provide safe protection for fiber cores and appropriate bending radius, allow storage of a small quantity of redundant fibers, and implement application of the FTTH system.



• FTTH 16 core Fiber Access Terminal

  Features

  • Indoor/Outdoor type
  • Nonmetallic material
  • Compacted wall mount type
  • Simple and clearly arranged incoming and outgoing cable management
  • Higher fiber count capacity box is available upon request
  • Easy maintenance ,easy access with front door
  • Support both mechanical and fusion splicing
  • Low cost solution with high protection for the terminated fibers
  • IP65 rated for outdoor applications
  • Customized design product is available upon request

    Applications

  • FTTX Systems
  • PON Networks
  • Fiber Optic Termination
  • CATV

   Specification

  • Wall Mounted termination box for indoor/outdoor use
  • Up to 16  Fiber capacity LC duplex(16Pcs) or 16 fiber SC Simplex
  • Available for SC Simplex Adaptors or LC duplex
  • Available install 1x16 Mini type PLC Splitters as required



• 32/64 core Fiber Access Terminal Modular PLC Splitter
• Волоконно оптические прекращение box 24 порта

  K & M волокна прекращение Box(FTB) крепится к в & вне боковой стенки здания или полюса для распределения и Подсоедините оптический кабель для распределения абонента

• 48 cores SC simplex Optical Fiber Patch Panel Slide in type 19'' 2U height
• 24 сердечника lc симплексная панель оптического волокна
• Волоконно оптические скольжения 144 ODF SCAPC модульного типа в комплекте с SCAPC адаптер только, 5U для 144pecs, с аксессуарами, обнажённая волокна защитная трубка и кассеты 24core 6 pecs, 19' & 21' / ETSI фиксации barckets

  Передняя панель-это прозрачная стеклянная дверь, это удобно видеть внутри, этикетка производится съемный
  Стойку, 19 дюймов, Модульная конструкция, гибкая установка, удобное управление и расширить. Вход кабелей из вправо или влево, и розетки кабели находятся по обе стороны фронта.
  удобная эксплуатация и техническое обслуживание
  Высокое качество сплава алюминиевый корпус, распыления для обработки поверхностей, приятный внешний вид и легкий вес
  Каждый модуль может вместить до 12 сплайсинга и адаптер.






• Волоконно оптические скольжения типа 144 ODF SC раздвижного типа в комплекте с SC/PC адаптер 144pecs только, 4U, с аксессуарами, обнажённая волокна защитная трубка и кассеты 24core 6 pecs, 19' & 21' / ETSI фиксации barckets

• LC /PC to LC/PC OM3 DUPLEX Fiber Optic Patch Cord 3M

  Bend insensitive fiber optic patch cord is widely used in FTTH. The fiber is not sensitive to stress and bending. Singlemode bend insensitive fibers include G657A1, G657A2, G657B2, and G657B3.

  Construction

  A fiber optic patch cord is constructed from a core with a high refractive index, surrounded by a coating with a low refractive index, that is strengthened by aramid yarns and surrounded by a protective jacket. Transparency of the core permits transmission of optic signals with little loss over great distances. The coating's low refractive index reflects light back into the core, minimizing signal loss. The protective aramid yarns and outer jacket minimizes physical damage to the core and coating.






• LC /PC to LC/PC om3 4 cores Fiber Optic Patch Cord 5M

  Bend insensitive fiber optic patch cord is widely used in FTTH. The fiber is not sensitive to stress and bending. Singlemode bend insensitive fibers include G657A1, G657A2, G657B2, and G657B3.

  Construction

  A fiber optic patch cord is constructed from a core with a high refractive index, surrounded by a coating with a low refractive index, that is strengthened by aramid yarns and surrounded by a protective jacket. Transparency of the core permits transmission of optic signals with little loss over great distances. The coating's low refractive index reflects light back into the core, minimizing signal loss. The protective aramid yarns and outer jacket minimizes physical damage to the core and coating.



• ФК PC FC ПК дуплекса SM/многомодовых патч-корд

  Волоконно-оптический патч-корд является волоконно-оптического кабеля, ограничен в конце с разъемами, которые позволяют быстро и удобно подключения кабельного телевидения, оптический коммутатор или другого телекоммуникационного оборудования. Его толстый слой защиты используется для соединения оптического передатчика, приемника и клеммную коробку. Это называется «interconnect стиль кабелей»

• OS1 OS2 вентилятор расширенный патч-корд

  Фан-Enhanced patchs являются ряд «лучший в классе» одномодовых патч-корды использованием компонентов высочайшего класса, производственные процессы и методы испытаний.

• 2x32 LC/APC LGX Splitter box




  Mini plug-in PLC type splitter is its small version with a compact design. It is usually installed in the wall mount FTTH box for fiber optic signal distribution.



• SC/APC PLC Splitter 1:16 box type 3.0mm with numbers pass 3D test
• high quality 2:32 LC/APC PLC Splitter with 3D test
• Разделитель панели 2XN 19-дюймовой

• Simplex 1.6mm to 3.0mm singlemode multimode indoor fiber optic cable
• High strength kevlar yarn member Duplex zipcord cable
• Loose трубка Обжимающие кабель/GYTY53

  Семейство KDM Loose трубки волоконно-оптических кабелей предназначен для наружных и внутреннего/наружного использования в качестве магистральной сети ли это для воздушных хлестали или подземных приложений. В зависимости от окружающей среды и критерии производительности KDM имеет массив пиджак вариантов, чтобы выдержать даже самых суровых воздействий нефтехимической или холодным климатом. Конструкции с заполнены гель или гель бесплатно, цветные буфера трубки. Наиболее распространенными являются свободные трубки Non-Armored кабели, где S-Z многожильный трубы содержатся в конфигурации с одинарной или двойной пиджак. Стандартный куртка материал-полиэтилен, который обеспечивает прочный, долговечный отделка, в то время как другие варианты пиджак, включая низкий дым Zero галогенные (LSZH) доступны для приложений, требующих соблюдения более строгих экологических стандартов. Loose трубки Non-Armored семья является все диэлектрическая конструкция означает, что он не содержит металлических компонентов, поэтому нет связи или заземления не требуется.
• Бронированные стальные провода оптоволоконный открытый GYTW кабель + 2
