Самонесущий неметаллический оптоволоконный кабель [ADSS-100M Span]

Дом Продукты 1. Решения для оптоволоконных соединений 1.7 Волоконно-оптические кабели 1.7-1 Наружный кабель

Самонесущий неметаллический оптоволоконный кабель [ADSS-100M Span]

Non Metallic Aerial Fiber Optic Cable 100m

Outdoor Single Sheath ADSS Fiber Optic Cable

Самонесущий неметаллический оптоволоконный кабель [ADSS-100M Span]

Name: Самонесущий неметаллический оптоволоконный кабель [ADSS-100M Span]
Availability: InStock

Этот оптоволоконный кабель ADSS имеет полностью диэлектрическую конструкцию с центральным силовым элементом из армированного волокном пластика (FRP). Вокруг центра расположены свободные трубки из полибутилентерефталата (PBT), заполненные водоотталкивающим гелем, способные вместить до 144 оптических волокон. Сердечник обмотан водоотталкивающей лентой и водоотталкивающими нитями для обеспечения превосходной защиты от влаги. Слой высокомодульных арамидных нитей обеспечивает необходимую прочность на разрыв, и все это заключено в прочную черную внешнюю оболочку из полиэтилена высокой плотности (HDPE), оснащенную шнурком для удобного доступа.

Inquiry now

Самонесущий неметаллический оптоволоконный кабель [ADSS-100M Span]

Основные характеристики

■ Полностью диэлектрическая конструкция: абсолютно неметаллическая, что делает кабель невосприимчивым к электромагнитным помехам (ЭМП) и защищенным от ударов молнии.
■Высокая прочность на разрыв: Использование высокомодульных арамидных нитей позволяет надежно поддерживать воздушные конструкции на высоте до 100 метров без необходимости использования отдельного несущего троса.
■Надежная защита от воды: включает в себя комплексную систему защиты от влаги, состоящую из наполненных гелем свободных трубок, водоотталкивающей ленты и нитей, предотвращающих проникновение влаги.
■Прочный и устойчивый к атмосферным воздействиям: черная внешняя оболочка из полиэтилена высокой плотности (HDPE) обеспечивает превосходную защиту от суровых условий окружающей среды, с проверенным диапазоном рабочих температур от -40 ℃ до +60 ℃.

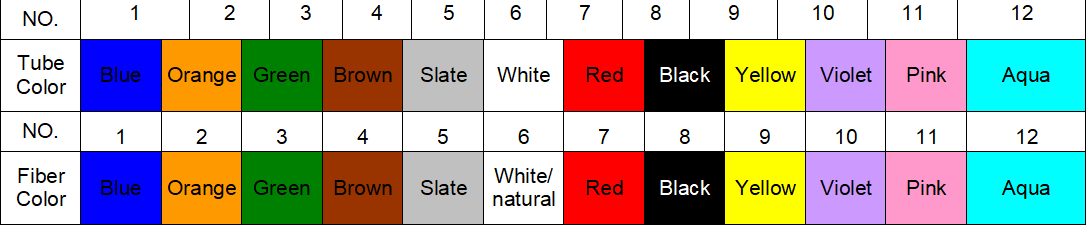

■Простая установка и соединение: встроенные шнуры облегчают быстрое и безопасное снятие внешней оболочки, а стандартная цветовая маркировка трубок и волокон позволяет быстро их идентифицировать.

Приложения

■ Энергетические сети
■ Воздушная телекоммуникация
■ Суровые условия окружающей среды

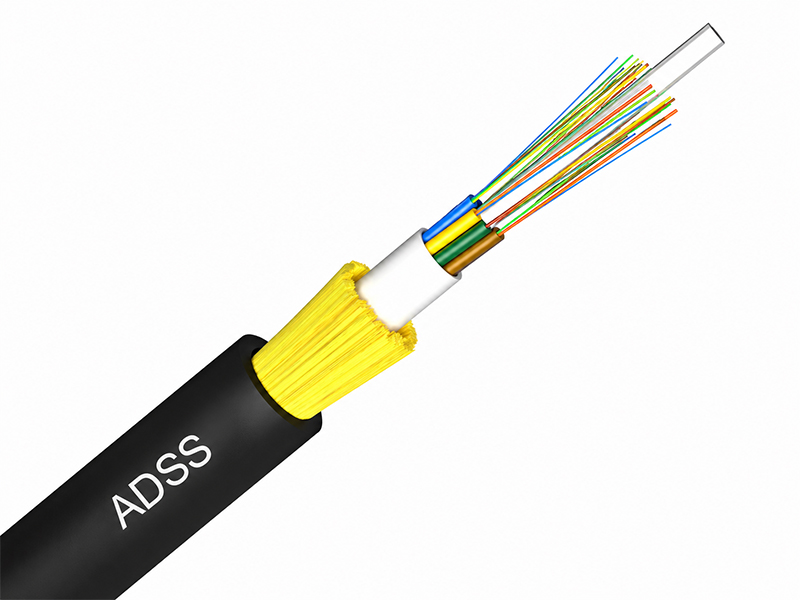

ADSS Optical Fiber Cable 100m Span

КОНСТРУКЦИЯ КАБЕЛЯ

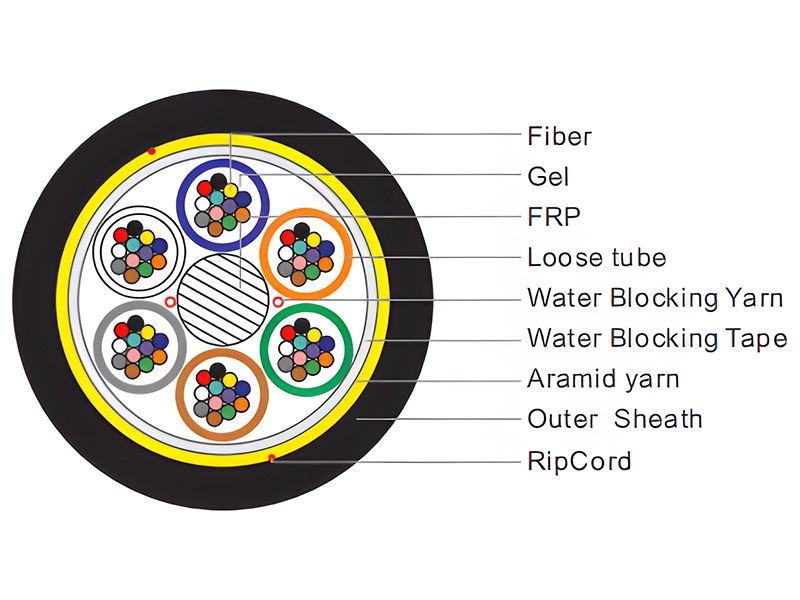

ДИАГРАММА ПОПЕРЕЧНОГО СЕЧЕНИЯ

Механические и экологические характеристики кабеля

НЕТ.	ПРЕДМЕТЫ	МЕТОД ИСПЫТАНИЯ	КРИТЕРИИ ПРИЕМКИ
1	Испытание на растяжение	IEC 60794-1-E1	-. Долгосрочная растягивающая нагрузка: 0,5MAT -. Кратковременная растягивающая нагрузка: как MAT Длина кабеля: ≥50 м -. Шаг ослабления при 1550 нм: ≤0,1 дБ -. Отсутствие растрескивания оболочки и обрыва волокон.
2	Испытание на сопротивление сжатию	IEC 60794-1-E3	Длинномерная нагрузка: 300 Н/100 мм -. Кратковременная нагрузка: 1000 Н/100 мм Время загрузки: 1 минута -. Шаг ослабления при 1550 нм: ≤0,1 дБ -. Отсутствие растрескивания оболочки и обрыва волокон.
3	Испытание на ударопрочность	IEC 60794-1-E4	Высота удара: 1 м. -. Вес при ударе: 500 г -. Точка воздействия: ≥5 -. Частота попаданий: ≥3/балл -. Шаг ослабления при 1550 нм: ≤0,1 дБ -. Отсутствие растрескивания оболочки и обрыва волокон.
4	Повторное сгибание	IEC 60794-1-E6	Диаметр оправки: 20D (D = диаметр кабеля) Вес испытуемого: 25 кг Частота изгиба: 30 раз. Скорость сгибания: 2 с/раз. -. Шаг ослабления при 1550 нм: ≤0,1 дБ -. Отсутствие растрескивания оболочки и обрыва волокон.
5	Испытание на кручение	IEC 60794-1-E7	Длина: 1 м Вес испытуемого: 25 кг -. Угол: ±180 градусов Частота: ≥10/балл -. Шаг ослабления при 1550 нм: ≤0,1 дБ -. Отсутствие растрескивания оболочки и обрыва волокон.
6	Испытание на водопроницаемость	IEC 60794-1-F5B	Высота напора: 1 м. Длина образца: 3 м. Время тестирования: 24 часа. -. Утечки через открытый конец кабеля нет.
7	Испытание на температурные циклы	IEC 60794-1-F1	-. Шаг изменения температуры: +20 ℃, -40 ℃, +70 ℃, +20 ℃ Время тестирования: 24 часа/шаг -. Индекс цикла: 1 -. Шаг ослабления при 1550 нм: ≤0,1 дБ -. Отсутствие растрескивания оболочки и обрыва волокон.
8	Снижение производительности	IEC 60794-1-E14	Длина для тестирования: 30 см. Диапазон температур: 70±2 ℃ Время тестирования: 24 часа. -. Пломбирующая смесь не выпадает.
9	Температура	-	Рабочий диапазон температур: от -40 ℃ до +60 ℃ Хранение/транспортировка: от -50 ℃ до +70 ℃ Условия установки: от -20 ℃ до +60 ℃

Радиус изгиба волоконно-оптического кабеля

Статический изгиб: в 10 раз больше внешнего диаметра кабеля.

Динамический изгиб: в 20 раз больше внешнего диаметра кабеля.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество волокон		12FO	24FO	48FO	72FO	96FO	144FO
Свободная трубка	Внешний диаметр (мм)	1.9	2.0	2.1	2.1	2.1	2.2
Свободная трубка	Материал	ПБТ	ПБТ	ПБТ	ПБТ	ПБТ	ПБТ
Максимальное количество волокон на трубку		12	12	12	12	12	12
Количество тюбиков/наполнителей		1/5	2/4	4/2	6/0	8/0	12/0
Стекловолокно/Покрытие (мм)		2.0	2.1	2.2	2.2	2.6/3.5	3.5/6.6
W-блокирующий материал		Водоотталкивающая лента/Водоотталкивающая пряжа
Силовой член		Высокомодульные арамидные нити
Ножны	Толщина	Нет. 1,60 мм
Ножны	Материал	Черный полиэтилен высокой плотности (HDPE)
Внешний диаметр кабеля (мм)		9,4±0,2	9,8±0,2	10,1±0,2	10,1±0,2	11,4±0,2	14,5±0,2
Вес нетто (кг/км)		70	72	76	76	102	155
МАТ (Н)		1800	1800	2000	2000	2200	2500
Начальное провисание УЗО		До 100 м, провисание 1,0%.
Наихудшие условия загрузки		Скорость ветра: максимум 30 м/с, толщина льда: 0 мм.

Одномодовое волокно

ПРЕДМЕТЫ	ЕДИНИЦЫ	СПЕЦИФИКАЦИЯ
Тип волокна	SM	Тип OS2, ITU-T G.652.D	Тип OS2, ITU-T G.657.A
Затухание	дБ/км	1310 нм ≤ 0,34 1383 нм ≤ 0,34 1550 нм ≤ 0,21 1625 нм ≤ 0,23
Хроматическая дисперсия	пс/нм·км	1310 нм ≤ 3,5 1550 нм ≤ 18 1625 нм ≤ 22
Наклон нулевой дисперсии	пс/нм2.км	≤ 0,092
Длина волны нулевой дисперсии	nm	1300 ~ 1324
Длина волны отсечки (см³)	nm	≤ 1260
Затухание против изгиба	1625 нм	Радиус 30 мм, 100 колец ≤ 0,05 дБ	Радиус 15 мм, 10 колец ≤ 1,0 дБ
	1310 нм	Радиус 25 мм, 100 колец ≤ 0,05 дБ	Радиус 15 мм, 10 колец ≤ 0,25 дБ
	1550 нм	Радиус 16 мм, 1 кольцо ≤ 0,05 дБ	Радиус 10 мм, 1 кольцо ≤ 0,75 дБ
Диаметр модового поля	um	8,7 ~ 9,5 при 1310 нм 9,8 ~ 10,8 при 1550 нм	8,4 ~ 9,2 при 1310 нм 9,3 ~ 10,3 при 1550 нм
Концентричность сердцевины и оболочки	um	≤ 0,5	≤ 0,5
Диаметр облицовки	um	125,0±0,7	125,0±0,7
Некруглость облицовки	%	≤ 1.0	≤ 0,7
Диаметр покрытия	um	235 ~ 250	235 ~ 245
Испытание на прочность	N	≥ 9,0	≥ 9,0
Дисперсия поляризационных мод	Пс/Ѵкм	≤ 0,1	≤ 0,1
Стандарты	Волокна разрабатываются и тестируются в соответствии со стандартами TIA/EIA-492CAAB, IEC 60793-2-50 Type B1.3, ITU-T G.652.D и ISO/IEC 11801 Ed.2.2.

УПАКОВКА И МАРКИРОВКА

УПАКОВКА

В одной барабане не допускается размещение двух отрезков кабеля разной длины; два конца должны быть герметично запечатаны. Два конца должны быть упакованы внутри барабана, резервная длина кабеля не менее 3 метров.

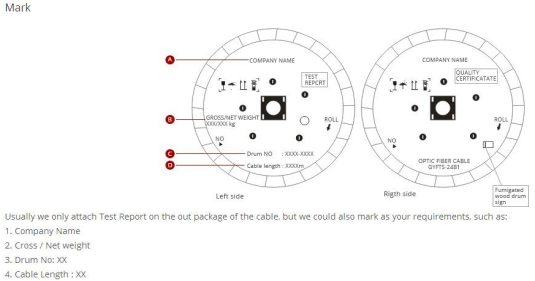

ОТМЕТКА

Маркировка кабеля: длина, марка.

Маркировка барабана: производитель, категория кабеля, количество барабанов, длина, вес в г, направление вращения, дата изготовления.

144 Core ADSS Aerial Fiber Optic Cable

Схема загрузки контейнера 1
FRP Center Strength Member ADSS Fiber Cable

Схема загрузки контейнера 2
Weather Resistant ADSS Telecommunications Fiber Cable

Часто задаваемые вопросы

Q Каков максимальный вылет прокладки этого кабеля ADSS?

A: Этот кабель предназначен для воздушной прокладки с максимальной длиной до 100 метров.

Q Можно ли прокладывать этот кабель вблизи высоковольтных линий электропередачи?

A: Да, он имеет полностью неметаллическую, полностью диэлектрическую конструкцию. Это делает его абсолютно невосприимчивым к электромагнитным помехам и совершенно безопасным для работы рядом с линиями электропередач.

Q В каком диапазоне температур может работать этот кабель?

A: Кабель отличается высокой прочностью и выдерживает диапазон рабочих температур от -40 ℃ до +60 ℃, что делает его пригодным для использования в экстремальных погодных условиях.
