Обзор FTTx

В зависимости от расстояния между ONU (оборудованием доступа) и абонентом, FTTx классифицируется следующим образом:

FTTC: Оптоволокно до обочины дороги

FTTB: Оптоволокно до здания

FTTH: Оптоволокно до дома

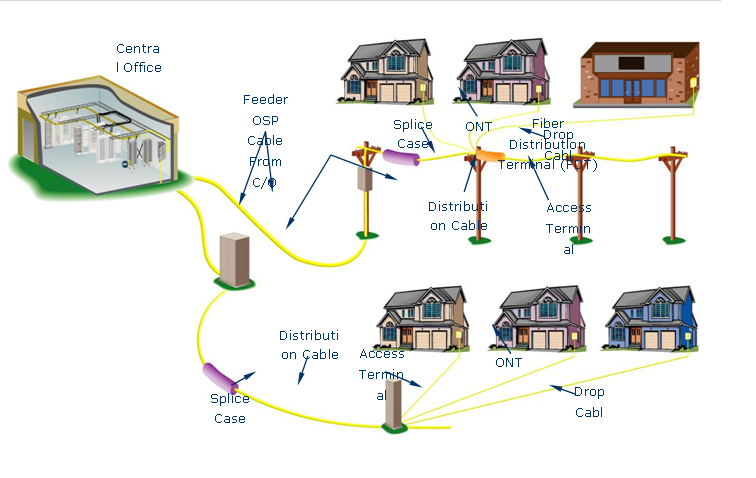

Обзор решения FTTx _ ADC

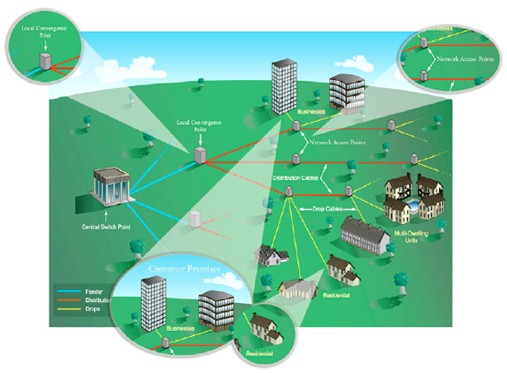

Обзор решения FTTx от Corning Evolant

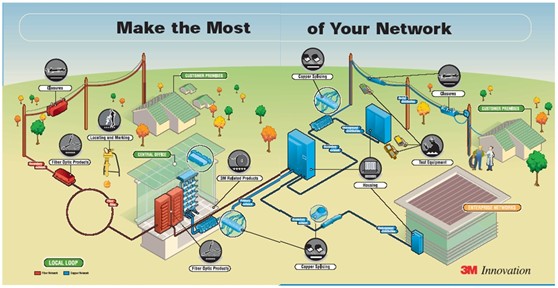

Обзор решений FTTx-3M

Обзор решения FTTx для Северной Америки

Исходя из сетевой структуры трех компаний, представленной выше, мы обнаруживаем следующее:

• Решения FTTx в первую очередь предназначены для зданий, многоквартирных домов и вилл.
• Сетевые узлы — это CSP, LCP, расположенные рядом с CSP, NAP, расположенные рядом с абонентскими помещениями, и абонентские помещения.
• Для кросс-соединения на узлах используйте наружный оптоволоконный CCC-шкаф или оптоволоконный CCC-бокс.
• В качестве точки доступа используйте наружный распределительный шкаф или Соединение Закрытиеe для распределения и организации кабелей.
• Северная Америка имеет обширную территорию и небольшое население, а также высокие затраты на рабочую силу, поэтому при проектировании продукции предпочтение отдается простоте и удобству в эксплуатации.

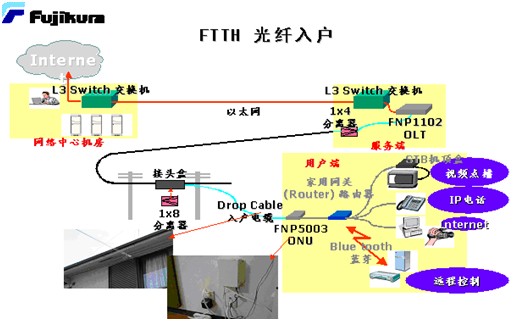

Обзор решения FTTx для Японии

Исходя из представленной выше сетевой структуры японской компании, мы обнаруживаем следующее:

• Решения FTTx предназначены для зданий и многоквартирных жилых комплексов.
• Сетевые узлы — это CSP, LCP, расположенные рядом с CSP, NAP, расположенные рядом с абонентскими помещениями, и абонентские помещения (аналогично Северной Америке).
• На узлах используйте соединительную коробку для оптоволокна для перекрестного соединения.
• Для распределения и управления в точке доступа используйте внутренний распределительный шкаф (настенный) или соединительную коробку.
• Япония отличается небольшой территорией и высокой плотностью населения в крупных городах, поэтому дизайн продукции предпочтительнее высокой плотности населения и внешнего вида товаров.

Решения K&M FTTx

С учетом особенностей китайской географии и человеческой среды, технология FTTx подразделяется на следующие категории:

• Офисное здание
• МДУ
• Вилла
• К сетевым узлам относятся CSP, LCP, NAP и абонентские помещения.
• На узлах используйте оптоволокно на открытом воздухе. Распределительный шкаф для оптоволокна или соединительная коробка для перекрестного соединения.
• В точке доступа используйте внутренний/наружный распределительный шкаф или соединительную коробку для распределения и управления.
• Простота в использовании, более высокая плотность и привлекательный внешний вид изделия.

K&M FTTx Solutions – Определение сетевого узла

• Центральный коммутатор (ЦК)
• Точка локальной конвергенции (ТЛК)
• Точки доступа к сети (NAP)
• Помещения заказчика

Кабель для костной фиксации: CSP — LCP

Распределительный кабель: LCP — NAPs

Абонентский кабель: NAPs — Помещения клиента

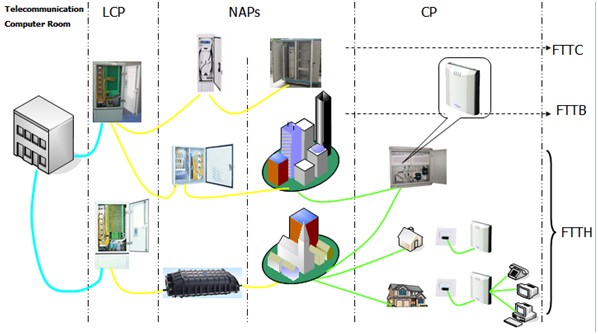

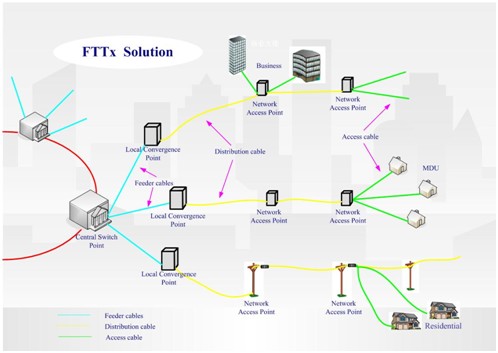

Решения K&M FTTx – Структура сети

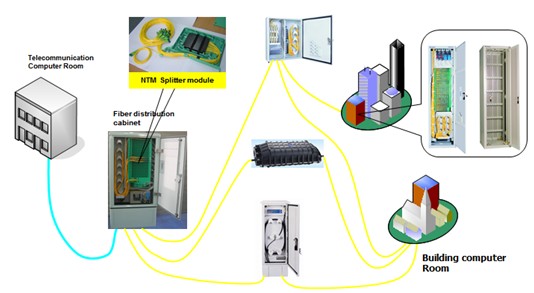

K&M FTTx Solutions – FTTx

K&M FTTx Solutions – FTTc

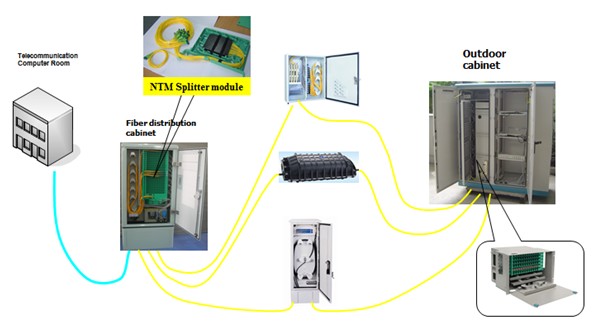

K&M FTTx Solutions – FTTB

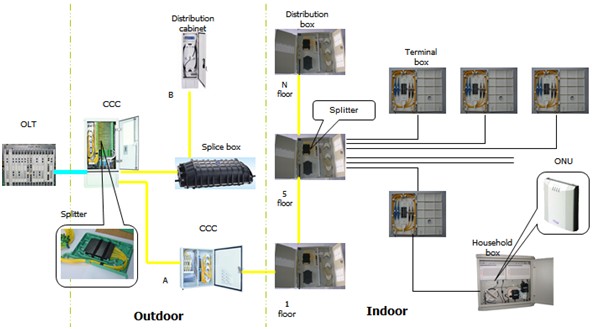

K&M FTTx Solutions – FTTH (MDU)

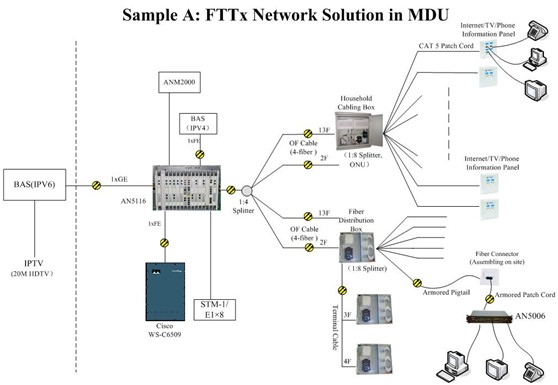

Проект K&M FTTx – Шанхайский телекоммуникационный проект

В многоквартирном доме проживает в общей сложности 1144 человека.

• Принимает в соотношении 1:4 и разветвитель 1:8Разветвитель установлен в центральном офисе и на этаже, всего 320 точек доступа;
• Оборудование HUAWEI EPON, сконфигурированное с 10 PON-терминалами; OLT на территории офиса;
• ОНУ использует переменный ток 220 В, расположенный в домашней сети.
• ONU находится в разделе «Дом», «Механическое соединение», «863 IPTV и Интернет»;
• 863 IPTV/25 Мбит/с, высокоскоростной интернет/4 Мбит/с, один для программного переключения.
