Как выбрать подходящий оптоволоконный патч-корд для вашего проекта

Независимо от того, модернизируете ли вы центр обработки данных высокой плотности, расширяете сеть хранения данных (SAN) или развертываете новую инфраструктуру FTTX, производительность всей вашей сети в значительной степени зависит от одного критически важного компонента: оптоволоконный патч-кордХотя оптоволоконные патч-корды могут показаться простыми аксессуарами, они играют центральную роль в вашей телекоммуникационной системе. Разнообразие типов разъемов, оболочек и режимов работы может привести к серьезному ухудшению сигнала, увеличению потерь при передаче и, в конечном итоге, к дорогостоящим простоям. Как специалисты в области энергосбережения и хранения данных, мы поможем вам выбрать идеальный оптоволоконный патч-корд для ваших конкретных задач.

1. Однорежимный и многорежимный режимы: знайте расстояние.

Первым шагом при выборе патч-корда является определение сечения жилы и режима передачи света в зависимости от требуемой дальности передачи и скорости передачи данных. Несоответствие этих параметров приведет к немедленному сбою сети.

• Однорежимный (OS2): Отличается очень маленьким сердечником (обычно 9/125 мкм), который пропускает свет только по одному пути. Такая конструкция практически исключает модальную дисперсию, что делает его идеальным для передачи на большие расстояния (до 10 км и более) и широко используется в телекоммуникационных сетях и магистральных сетях кампусов.
• Многорежимный (OM3, OM4, OM5): Они имеют более крупное ядро ​​(50/125 мкм), что позволяет использовать несколько световых каналов. Хотя они страдают от более высокого затухания на больших расстояниях, они идеально подходят для зон с малой дальностью действия и высокой пропускной способностью, таких как центры обработки данных. Например, для следующего поколения. кабели OM5 (обычно цвета «лайм») поддерживают сверхбыстрые протоколы 40G и 100G с использованием технологии SWDM (мультиплексирование с разделением по коротким длинам волн), что обеспечивает невероятную пропускную способность по одной паре волокон.

2. Выберите подходящие разъемы и типы полировки.

Тип разъема, который вам понадобится, будет зависеть от вашего активного оборудования и трансиверов. К распространенным типам относятся: LC, SC и FCОднако для современных сред с высокой плотностью размещения, требующих быстрой масштабируемости, Разъемы MPO/MTP (поддерживающие 8, 12 или 24 волокна в одном интерфейсе) являются абсолютным стандартом.

Помимо формы разъема, необходимо уделять особое внимание полировке торцевой поверхности, поскольку она напрямую влияет на обратное отражение (возвратные потери):

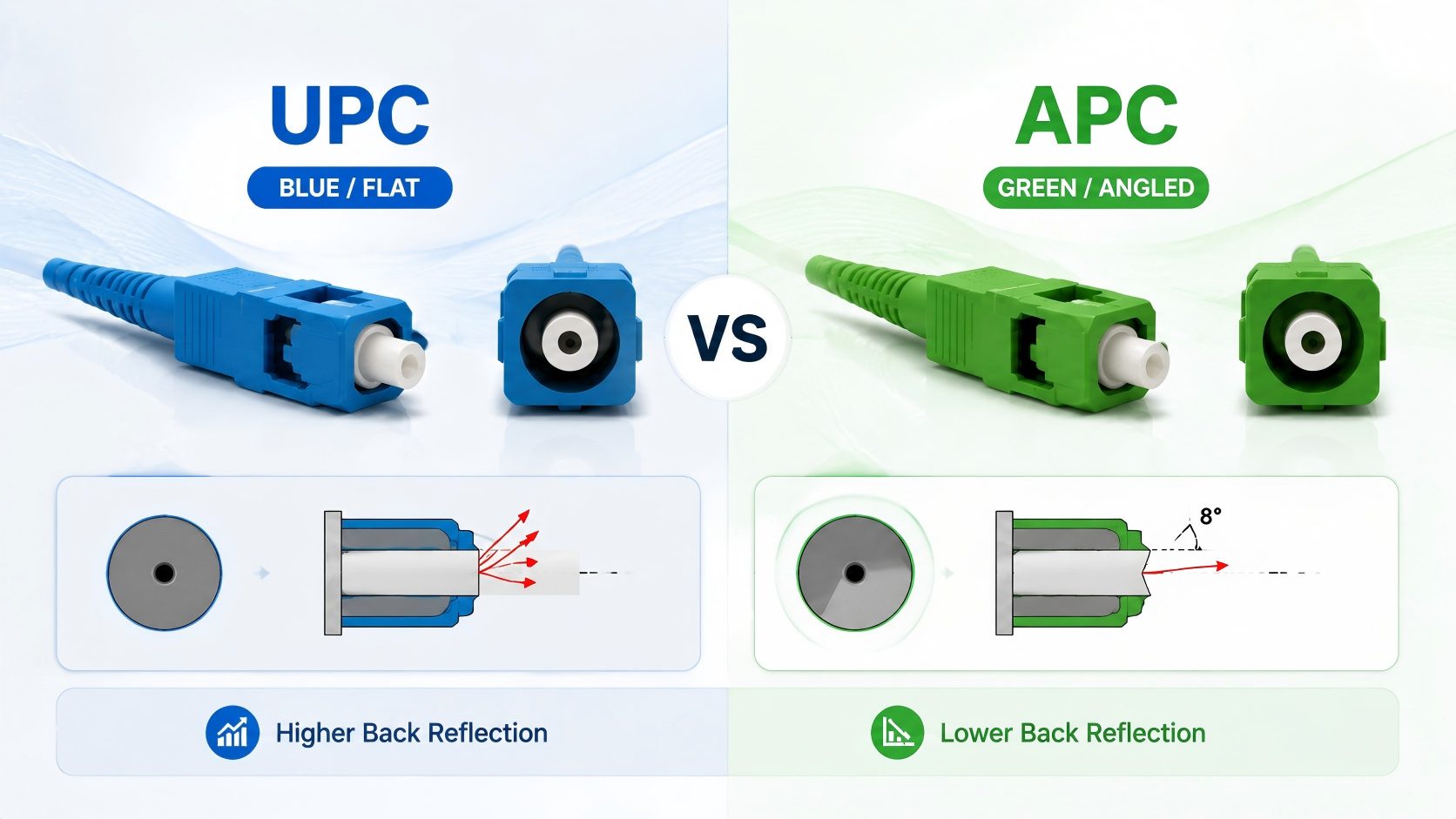

• UPC (ультрафизический контакт): Обычно синего цвета, подходит для стандартного Ethernet и передачи данных. Торцевая поверхность отполирована до плоской плоскости с небольшим изгибом.
• APC (угловой физический контакт): Обычно зеленого цвета, конструкция предусматривает угол 8 градусов для минимизации потерь на отражение. Любой отраженный свет направляется в оболочку, а не прямо обратно к источнику. Защита от отражения (APC) обязательна для чувствительных приложений, таких как FTTx, PON и CATV.

3. Материал куртки: Приоритет — безопасность.

Внешняя оболочка не просто защищает тонкие внутренние стекловолокна; она обеспечивает безопасность вашего объекта. Хотя стандартный ПВХ (OFNR) широко распространен, LSZH (низкое дымовыделение, нулевое содержание галогенов) Рекомендуется для использования внутри помещений и в центрах обработки данных. В редких случаях возгорания оболочки из LSZH выделяют минимальное количество дыма и не содержат токсичных галогенных газов, защищая как персонал, так и чувствительное электронное оборудование от коррозии.

4. Структура кабеля: симплексный, дуплексный или с разветвлением?

Наконец, рассмотрим, как кабель передает сигналы. Симплекс Эти кабели имеют по одному волокну и одному разъему на каждом конце и используются в основном для двунаправленных (BiDi) трансиверов. Двухуровневая квартира В кабелях используются два волокна (обычно расположенные рядом в форме восьмерки) для одновременной передачи и приема. Для сложных маршрутизационных задач... Веерное распространение (прорыв) В кабелях с одного конца устанавливается многоволоконный разъем (например, MPO), а с другого — несколько дуплексных разъемов (например, LC), что позволяет одному высокоскоростному порту коммутатора подключать несколько серверов.

Краткое справочное руководство: Руководство по выбору режима оптоволокна

В заключение: для модернизации инфраструктуры требуется точное оборудование. Всегда приобретайте прошедшие заводские испытания, предварительно обжатые кабели с сертифицированными низкими потерями на входе, чтобы гарантировать надежную основу сети.
