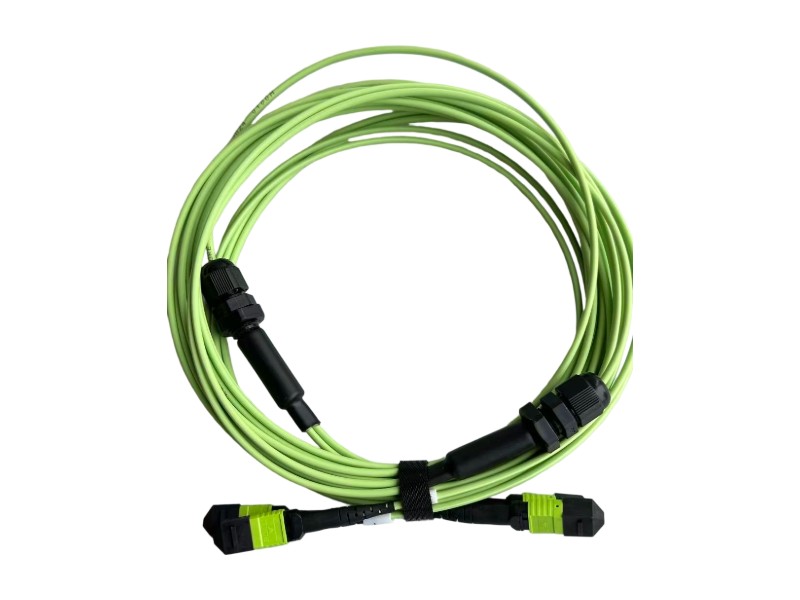

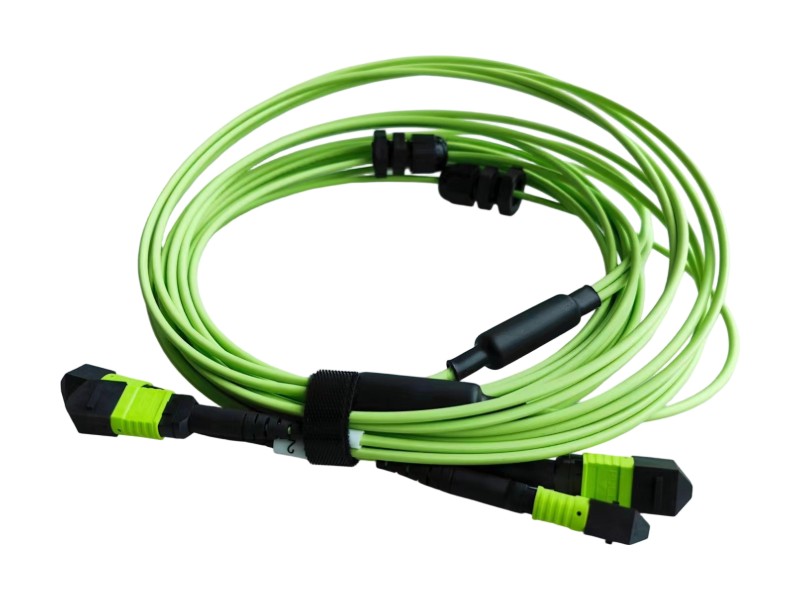

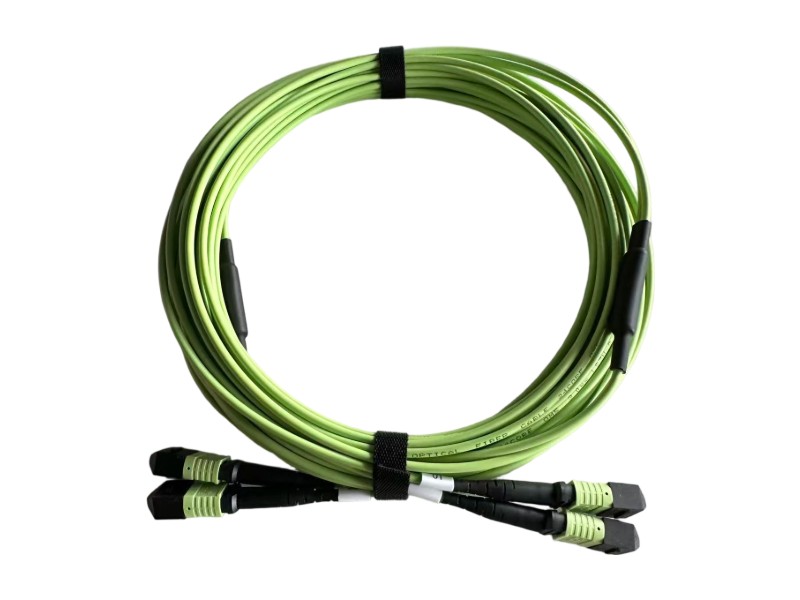

Патч-корд 24F OM5 MPO/PC To MPO/PC Multi-mode, цвет салатовый LSZH

Дом Продукты 2. Решения для центров обработки данных 2,3 МПО Патч-корды 2.3-1 MPO

Патч-корд 24F OM5 MPO/PC To MPO/PC Multi-mode, цвет салатовый LSZH

24-Fiber OM5 MPO-MPO Patch Cord For Data Centers

High-Bandwidth 24-Core OM5 MPO Fiber Cable

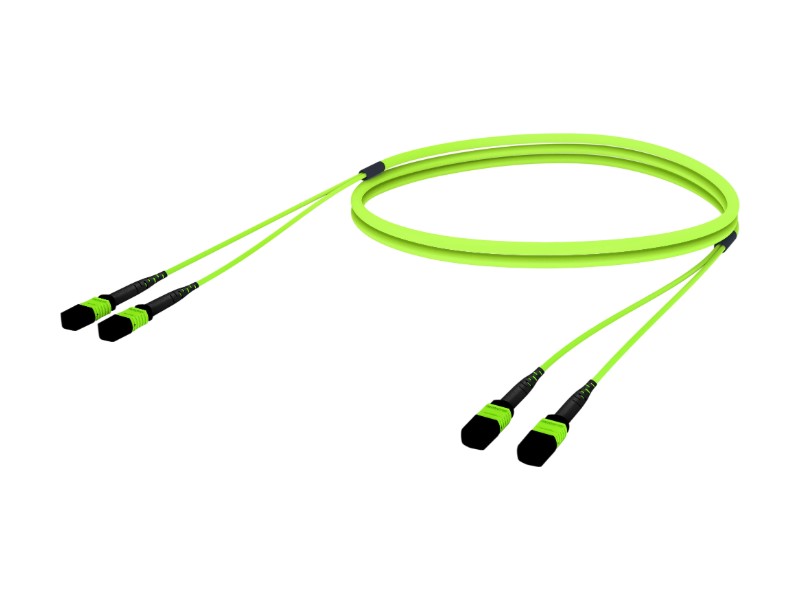

Патч-корд 24F OM5 MPO/PC To MPO/PC Multi-mode, цвет салатовый LSZH

Name: Патч-корд 24F OM5 MPO/PC To MPO/PC Multi-mode, цвет салатовый LSZH
Availability: InStock

Увеличьте пропускную способность своей сети с помощью Патч-корд K&M OM5 MPO/PC на 24 волокна, многомодовый, для подключения MPO/PC.Разработан специально для центров обработки данных следующего поколения 40G и 100G.

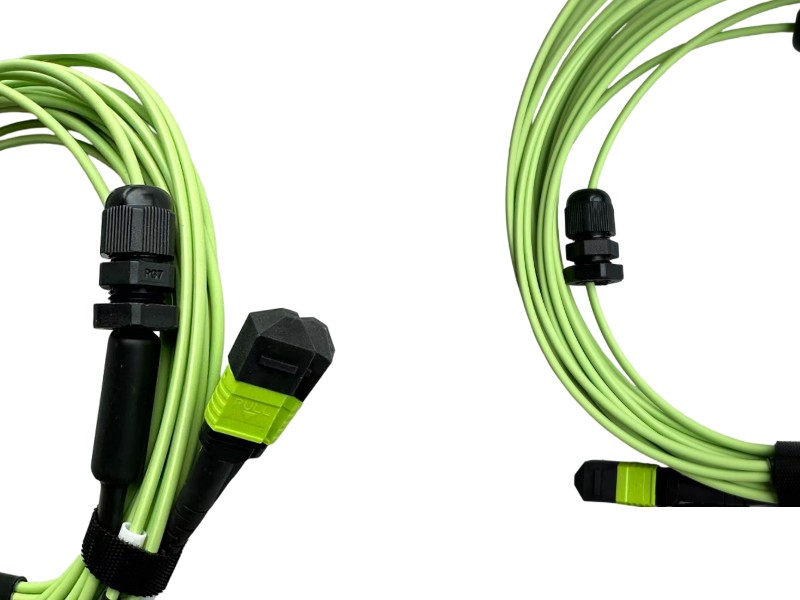

Этот кабель высокой плотности, состоящий из 24 предварительно оконцованных волокон OM5 в огнестойкой оболочке LSZH салатового цвета, поддерживает расширенную полосу пропускания в диапазоне длин волн от 850 нм до 953 нм. Соответствуя стандартам IEC-61754-7, он обеспечивает исключительные оптические характеристики с возможностью выбора вариантов с низкими потерями и превосходной устойчивостью к сдавливанию 1000 Н/100 мм, гарантируя надежную и безупречную передачу в критически важных архитектурах SAN, EDA и высокой плотности.

Inquiry now

Кабель MPO, OM5 2 MPO/PC 12 (F) к 2 MPO/PC 12 (F), магистральный оптоволоконный кабельный узел.

24-волоконный кабель, тип B, ключ вставлен/ключ вставлен, двухрядный, салатовый (с сальниковым уплотнением в качестве опции)

Основные характеристики

Разъем MPO соответствует стандарту IEC-61754-7, обеспечивает быстрое развертывание.
100% предварительная сборка и заводское тестирование гарантируют высокую производительность передачи данных.
Высокая совместимость, гибкость и производительность системы.
Соответствие протоколам 40G и 100G.
Поддерживает температуру до 12°F, 24°F, 48°F, 72°F, 96°F, 144°F; доступны изделия, изготовленные на заказ.

Приложение

SAN (Storage Area Network)
Сеть центров обработки данных
Зона распределения оборудования (EDA) коммутатора LAN/SAN
Архитектуры высокой плотности

Чертеж и детали сборки.

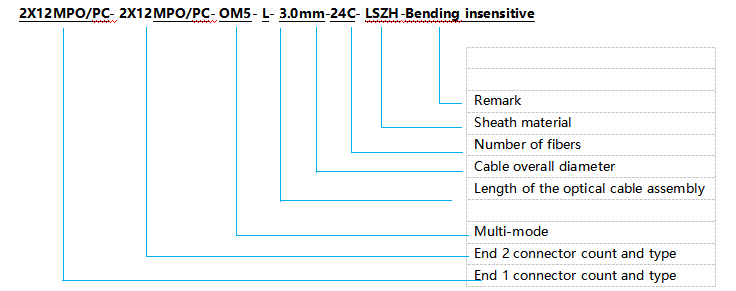

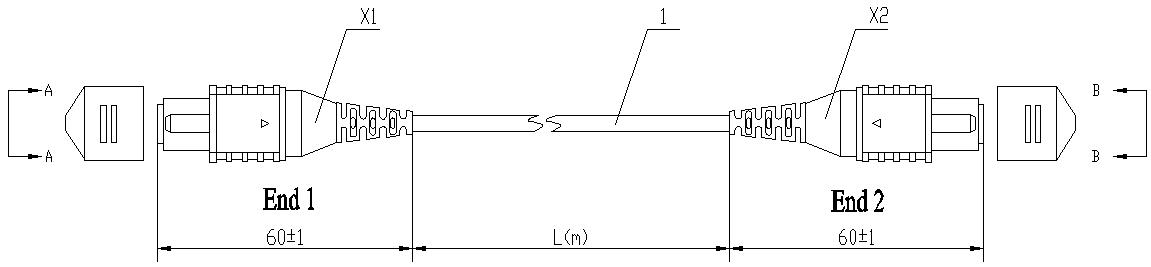

Схема сборки оптического кабеля

Элементы оптоволоконного кабеля, показанные на рисунке выше.

Нет.	Элемент	Требования	Нет.	Элемент	Требования
X1	разъем MPO	12 ядер,	1	Оптический кабель 3,0 мм	См. Приложение А

Тип и характеристики

Список патч-кордов различной длины

Нет.	Спецификация материалов	Тип и характеристики	Длина (л)
1		2X12MPO/PC(12F) до 2X12MPO/PC (12F) салатовый Тип B OM5 Длина	25 м

Приложение А

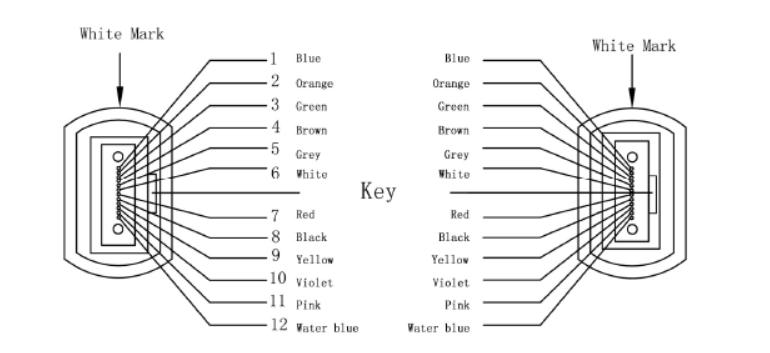

ПИН-код разъемов MPO

Назначение пин-кода

Начало части	Цвет	Конечная часть
X1-1	Синий	X2-1
X1-2	Апельсин	X2-2
X1-3	Зеленый	X2-3
X1-4	Коричневый	X2-4
X1-5	Серый	X2-5
X1-6	Белый	X2-6
X1-7	Красный	X2-7
X1-8	Черный	X2-8
X1-9	Желтый	X2-9
X1-10	Фиолетовый	X2-10
X1-11	Розовый	X2-11
X1-12	Аква	X2-12

Сечение кабеля

Оптические характеристики

Характеристики разъема MPO

Разъем MPO		Стандарт SM MT Наконечник		Низкие потери SM MT Наконечник		Стандарт MM MT Наконечник	Низкие потери MM MT Наконечник
Разъем MPO		АПК	PC	АПК	PC	PC	PC
Вносимые потери (дБ)	Типичный	0,50	0,50	0.30	0.30	0,50	0.30
Вносимые потери (дБ)	Максимум	0,70	0,70	0,50	0,50	0,70	0,50
Возвратные потери (дБ)		60	45	60	45	20	20
Взаимозаменяемость (дБ)		≤0,3 дБ
Долговечность (дБ)		<0,2 дБ (500 подключений, согласно EIA-455-21A)
Предел прочности на растяжение (дБ)		≤0,3 дБ (макс. 66 Н)
Рабочая температура (℃)		-20 ~ +60
Температура хранения (°C)		-40 ~ +80

Структурные параметры

Предметы		Технические характеристики (2-12 ядер)	Технические характеристики (14-24 ядра)
Количество волокон		2-12	14-24
Оптическое волокно	Диаметр (±5 мкм)	250
	Цвет	1. Белый 2. Синий 3. Оранжевый 4. Зеленый 5. Коричневый 6. Серый 7. Красный 8. Черный 9. Жёлтый 10. Фиолетовый 11. Розовый 12. Бирюзовый	Второй набор из 12 волокон с черными кольцами отделен от первого набора из 12, и цвет волокна № 20 является натуральным.
	Усиление ядра	Арамидная пряжа
	Материал куртки	ЛСЖХ
Кабель	Цвет	Желтый цвет обозначает одномодовое волокно; оранжевый — многомодовое волокно; Или другой цвет по запросу.
	Внешний диаметр (±0,5 мм)	3.0	3.8
	Вес кабеля (кг/км)	Прибл. 8.3	Прибл. 10.8

Оптические свойства

Однорежимный

Тип волокна		Однорежимный G652D (1310/1550 нм)	Однорежимный G657A1 (1310/1550 нм)	Однорежимный G657A2 (1310/1550 нм)
Затухание	Типичный	0.36/0.22	0.36/0.22	0.36/0.22
Затухание	Максимум	0.5/0.4	0.5/0.4	0.5/0.4
Наклон нулевой дисперсии		≤0,091 пс/км·нм²	≤0,092 пс/км·нм²	≤0,092 пс/км·нм²
Дисперсия (1285~1340 нм)		-3,5 – 3,5 пс/(нм·км)	-3,5 – 3,5 пс/(нм·км)	-3,5 – 3,5 пс/(нм·км)
Диаметр модового поля (при 1300 нм)		9,3±0,4 мкм	8,8±0,4 мкм	8,8±0,4 мкм
Длина волны отсечки кабеля (нм)		≤1260 нм	≤1260 нм	≤1260 нм
Минимальный радиус изгиба (мм)		16 мм	10 мм	7,5 мм
Диаметр оболочки (мкм)		125±1,0	125±1,0	125±1,0

Многорежимный

Тип волокна		Многорежимный (62,5/125 мкм) (850/1300 нм)	Многорежимный (50/125 мкм) (850/1300 нм)	Многорежимный BIOM3 (850/1300 нм)	Многорежимный BIOM4 (850/1300 нм)
Затухание (дБ)	Типичный	3.0/1.0	3.0/1.0	3.0/1.0	3.0/1.0
Затухание (дБ)	Максимум	3.5/1.5	3.5/1.5	3.5/1.5	3.5/1.5
Полоса пропускания (МГц·км)		≥200/≥500	≥500/≥500	≥1500/≥500	≥3500/≥500
Эффективная модальная полоса пропускания		----/----	----/----	≥2000/----	≥4700/----
10-гигабитный Ethernet SX (МГц·км)		----	----	≤300/----	≤550/----
Минимальный радиус изгиба (мм)		30	30	7.5	7.5
Диаметр оболочки (мкм)		125±1,0	125±1,0	125±1,0	125±1,0

Многорежимный

Тип волокна		Многорежимный ОМ5 (850/953 нм/1300 нм)
Затухание	Типичный	3.0 / ---- / 1.0
Затухание	Максимум	3.5 / ---- / 1.5
Пропускная способность	@850 нм	≥3500 МГц·км
	@953 нм	≥1850 МГц·км
	@1300 нм	≥500 МГц·км
Эффективный модальный полоса пропускания	@850 нм	≥4700 МГц·км
Эффективный модальный полоса пропускания	@953 нм	≥2470 МГц·км
10-гигабитный Ethernet SX @850 нм		≤600 МГц·км
Минимальный радиус изгиба		7,5 мм
Диаметр оболочки (мкм)		125±1,0

* Другие оптические свойства должны соответствовать международным стандартам IEC 60793/IEC 60794 или ITU-T.

Требования к свойствам

Механические свойства

Механические свойства		Количество волокон: 2–4	Количество волокон: 6–12	Количество волокон: 14-24
Предел прочности	Установка	440Н	660Н	1320N
Предел прочности	Операция	130N	200Н	400Н
Минимальный радиус изгиба (D: Диаметр кабеля)	Установка	20D	20D	20D
Минимальный радиус изгиба (D: Диаметр кабеля)	Операция	10D	10D	10D
Сопротивление сдавливанию		1000 Н/100 мм	1000 Н/100 мм	1000 Н/100 мм

* Механические свойства других оптических волокон и кабелей должны соответствовать международным стандартам IEC 60794.

Экологические характеристики

Температура транспортировки	-20℃ ~ +60℃
Температура хранения	-20℃ ~ +60℃
Температура установки	-20℃ ~ +60℃
Рабочая температура	-20℃ ~ +60℃
Огнестойкий	МЕК 60332-1

Упаковка, маркировка и доставка

Упаковка

Деревянные или фанерные бочки с защитой.

Маркировка

Маркировка кабеля на каждом счетчике:

Название проекта или владелец проекта
Год выпуска
Тип кабеля
Количество волокон
Длина кабеля
И т. д. Или по мере необходимости.

Длина доставки

Стандартная длина погрузки составляет 2 км/бочку.

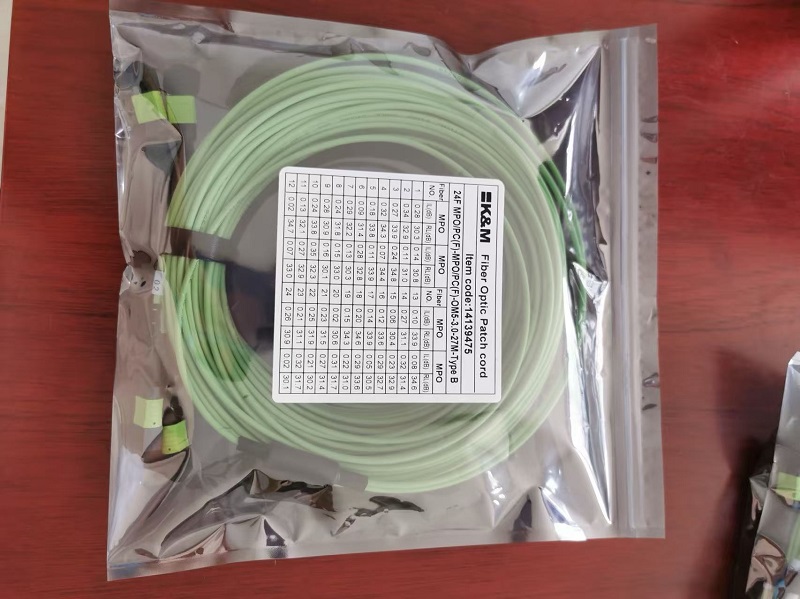

Пример пакета 1

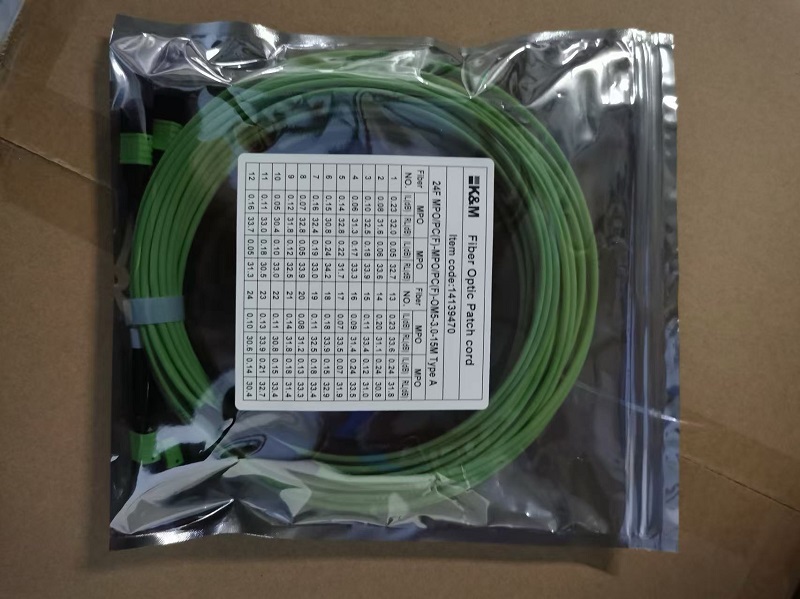

Пример пакета2

Информация для заказа

BOCS-G3D-2.0-FA00-2Z

1. Плотный буферный материал	2. Выберите цвет кабеля	3 Номер волокна	4. Выберите тип волокна.
Z=LSZH H=Гитрель	О=Апельсин Y = Жёлтый А=Аква Другие цвета доступны по запросу.	014~024	B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1 = 50/125 мкм A1b = 62,5/125 мкм BIOM3 = Нечувствительный к изгибам, Maxband OM3 BIOM4 = Нечувствительный к изгибам, Maxband OM4 OM5 = Нечувствительный к изгибам - Максимально широкий диапазон OM5

Информация для заказа

X к X	X	X	X	X	X	X	X	X
Тип разъема	МПО польский	Цвет корпуса	Тип волокна	Количество волокон	Длина кабеля	Длина косички	Тип кабеля	Полярность
1 = MPO-Женщина 2 = MPO-Мужчина 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = Особый	1 = UPC 2 = ПК 3 = APC 8 градусов	1 = Бежевый 2 = Аква 3 = Зеленый 4 = Жёлтый 5 = Черный 6 = Красный S = Особый	1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62.5/125 (OM1)	1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = Особый	0 = 0,5 м 1 = 1,0 м 2 = 2,0 м 3 = 3,0 м S = Особый	0 = 0 м 1 = 0,5 м 2 = 0,6 м 3 = 1,0 м 4 = 1,5 м 5 = 2,5 м 6 = 3,0 м S = Особый	1 = Голая лента 2 = Овал 3 = Округлить S = Особый	А = Полярность А B = Полярность B C = Полярность C

Часто задаваемые вопросы

Q В чём основное преимущество использования 24-волоконного кабеля OM5 MPO?

A: Конфигурация с 24 волокнами обеспечивает чрезвычайно высокую плотность соединений, что делает ее идеальной для модернизации сетей 100G. Волокно OM5 специально поддерживает мультиплексирование с разделением по длинам волн (SWDM), увеличивая пропускную способность в диапазоне от 850 нм до 953 нм.

Q Можно ли использовать этот патч-корд OM5 с моей существующей сетью OM3 или OM4?

A: Да, оптоволокно OM5 полностью обратно совместимо с сетями OM3 и OM4. Однако для использования всех его широкополосных возможностей и максимального увеличения дальности передачи лучше всего использовать его в паре с совместимыми трансиверами SWDM.

Q Подходит ли этот кабель 24F MPO для работы в сложных условиях центров обработки данных?

A: Безусловно. Он обладает высокой устойчивостью к сдавливанию 1000 Н/100 мм и заключен в огнестойкую оболочку LSZH (соответствующую стандарту IEC 60332-1), что обеспечивает превосходную физическую защиту и безопасность на критически важных объектах.
