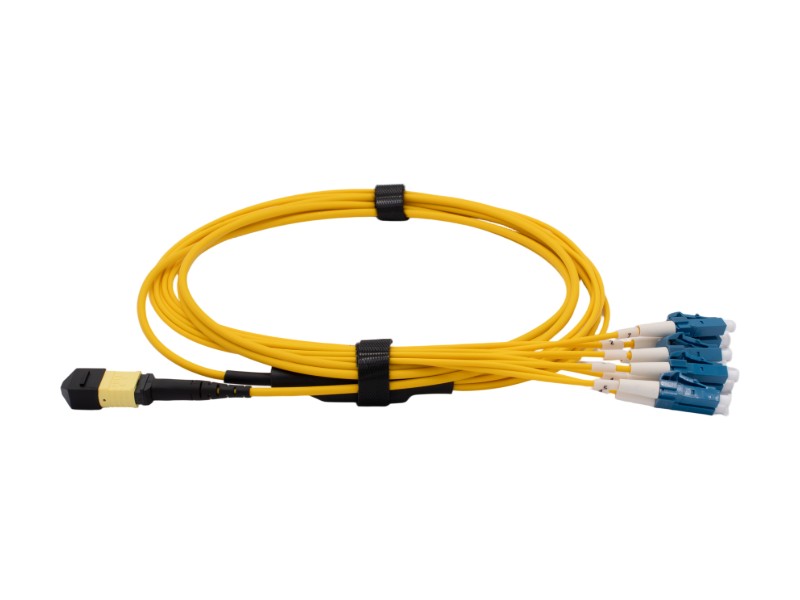

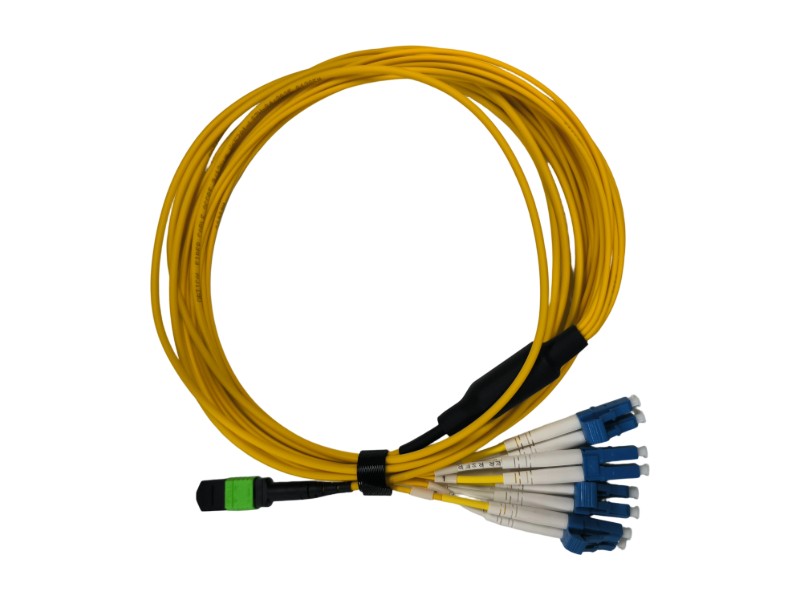

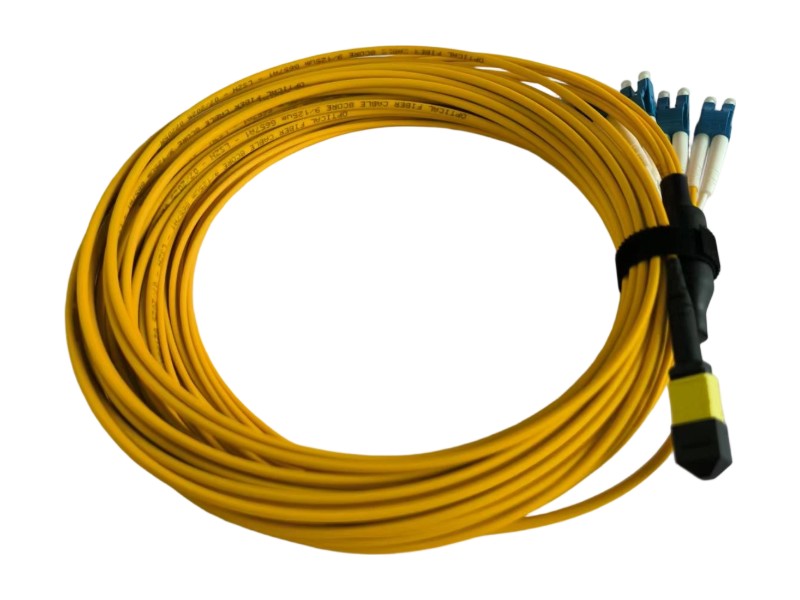

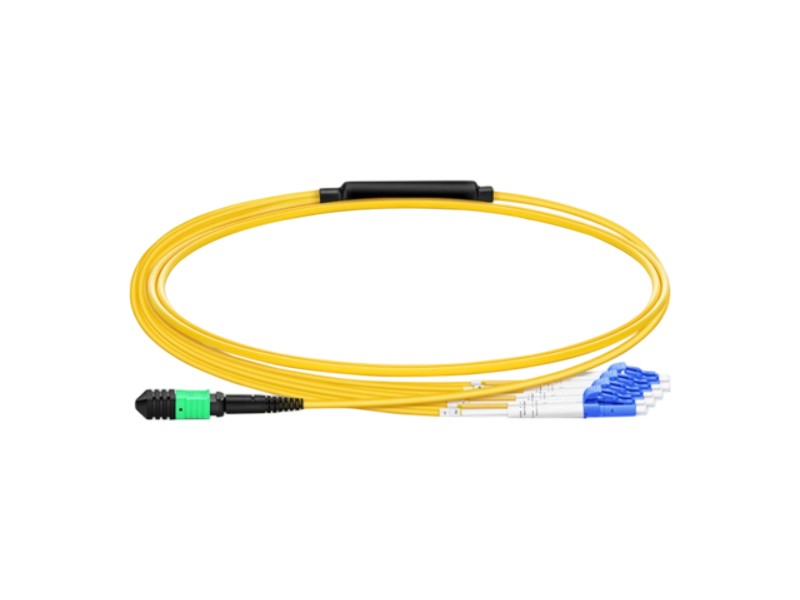

Патч-корд 8F MPO/APC — LC/PC дуплексный OS2 одномодовый с разветвлением

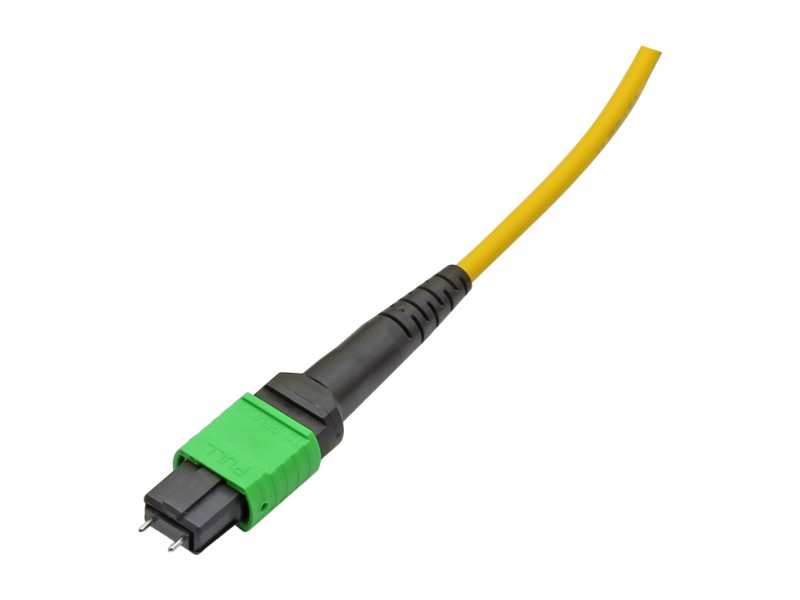

Соответствует стандартам IEC-61754-7. разъем MPO Обеспечивает быструю установку в зонах распределения оборудования (EDA). Полностью поддерживает высокоскоростные протоколы 40G и 100G, предлагая исключительные оптические характеристики с типичными потерями на входе всего 0,30 дБ для разъемов SM MPO с низкими потерями и ≤ 0,2 дБ для разъемов LC. Этот разветвительный кабель, заключенный в прочную огнестойкую оболочку 3,0 мм LSZH желтого цвета, гарантирует надежность и превосходную безопасность в условиях высокой плотности размещения оборудования.

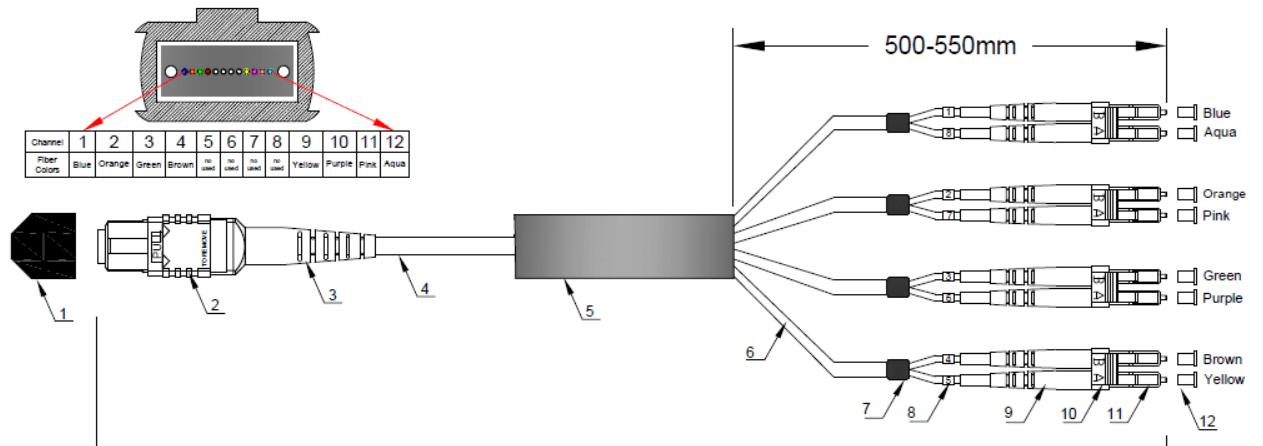

Схема сборки оптического кабеля
| Нет. | Элемент | Требования |
|---|---|---|
| X1 | 8MPO/APC-LC DUPLEX | 8 ядер |
| 1 | Оптический кабель 3,0 мм | Вспомогательный патрубок, внешний диаметр 2,0 мм, длина 0,5 м или нестандартная длина. |
| Нет. | Тип и характеристики | Длина (л) |
|---|---|---|
| 1 | MPO/APC Зеленый (8F) для веерного подключения LC/PC Синий дуплекс (8F) Тип A 8F SM OS2 Длина | 3m |

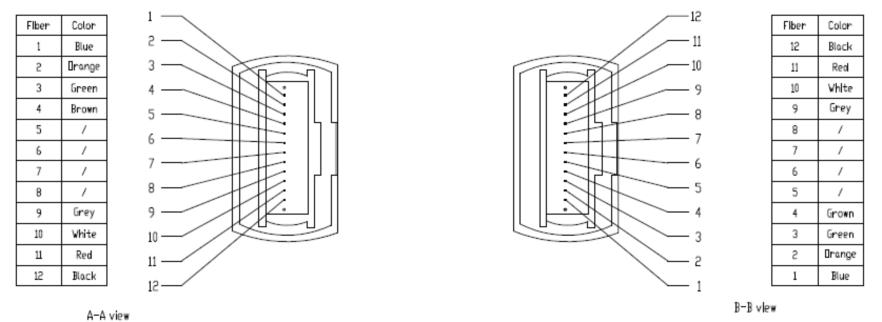

ПИН-код разъемов MPO
| Начало части | Цвет | Конечная часть |
|---|---|---|
| X1-1 | Синий | X2-1 |
| X1-2 | Апельсин | X2-2 |
| X1-3 | Зеленый | X2-3 |
| X1-4 | Коричневый | X2-4 |
| X1-5 | / | X2-5 |
| X1-6 | / | X2-6 |
| X1-7 | / | X2-7 |
| X1-8 | / | X2-8 |
| X1-9 | Серый | X2-9 |
| X1-10 | Белый | X2-10 |
| X1-11 | Красный | X2-11 |
| X1-12 | Черный | X2-12 |
| Разъем MPO | Стандартный наконечник SM MT | Низкие потери, наконечник SM MT | Стандартный наконечник MM MT | Низкие потери, наконечник MM MT | ||
|---|---|---|---|---|---|---|
| АПК | PC | АПК | PC | PC | PC | |
| Типичные вносимые потери (дБ) | 0,50 | 0,50 | 0.30 | 0.30 | 0,50 | 0.30 |
| Максимальные вносимые потери (дБ) | 0,70 | 0,70 | 0,50 | 0,50 | 0,70 | 0,50 |
| Возвратные потери (дБ) | 60 | 45 | 60 | 45 | 20 | 20 |
| Взаимозаменяемость (дБ) | ≤0,3 дБ | |||||
| Долговечность (дБ) | <0,2 дБ (500 подключений, согласно EIA-455-21A) | |||||
| Предел прочности на растяжение (дБ) | ≤0,3 дБ (макс. 66 Н) | |||||
| Рабочая температура (℃) | -20 ~ +60 | |||||
| Температура хранения (°C) | -40 ~ +80 | |||||
| Товар(LC/SC/FC/ST) | Однорежимный UPC | Однорежимный АПК | Многорежимный |
|---|---|---|---|
| Вносимые потери | ≤ 0,2 дБ (типичное значение) 0,3 дБ (макс.) | ≤ 0,2 дБ (типичное значение) 0,3 дБ (макс.) | ≤ 0,2 дБ (типичное значение) 0,3 дБ (макс.) |
| Возвратные потери | ≥50 дБ | ≥65 дБ | ≥25 дБ |
| Долговечность | Минимум 500 приемов. | ||
| Рабочая температура | от -40℃ до +85℃ | ||
| Длина шнура | Индивидуальный | ||
| Оптическое волокно | 1-144 волокна | ||
| Предметы | Технические характеристики (количество волокон: 2–12) | Технические характеристики (количество волокон: 14–24) | |
|---|---|---|---|
| Оптическое волокно | Диаметр (±5 мкм) | 250 | |
| Цвет | 1. Белый 2. Синий 3. Оранжевый 4. Зеленый 5. Коричневый 6. Серый 7. Красный 8. Черный 9. Желтый 10. Фиолетовый 11. Розовый 12. Бирюзовый | Второй набор из 12 волокон с черными кольцами отделен от первого набора из 12 волокон, и цвет волокна № 20 является натуральным. | |
| Усиление ядра | Арамидная пряжа | ||
| Материал куртки | ЛСЖХ | ||
| Кабель | Цвет | Желтый цвет для одномодового волокна; оранжевый для многомодового волокна; или другой цвет доступен по запросу. | |
| Внешний диаметр (±0,5 мм) | 3.0 | 3.8 | |
| Вес кабеля (кг/км) | Прибл. 8.3 | Прибл. 10.8 | |
| Тип волокна | Однорежимный G652D (1310/1550 нм) | Однорежимный G657A1 (1310/1550 нм) | Однорежимный G657A2 (1310/1550 нм) |
|---|---|---|---|
| Типичное затухание | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| Максимум затухания | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| Наклон нулевой дисперсии | ≤0,091 пс/км·нм² | ≤0,092 пс/км·нм² | ≤0,092 пс/км·нм² |
| Дисперсия (1285~1340 нм) | -3,5 – 3,5 пс/(нм·км) | -3,5 – 3,5 пс/(нм·км) | -3,5 – 3,5 пс/(нм·км) |
| Диаметр модового поля (при 1300 нм) | 9,3±0,4 мкм | 8,8±0,4 мкм | 8,8±0,4 мкм |
| Длина волны отсечки кабеля (нм) | ≤1260 нм | ≤1260 нм | ≤1260 нм |
| Минимальный радиус изгиба (мм) | 16 мм | 10 мм | 7,5 мм |
| Диаметр оболочки (мкм) | 125±1,0 | 125±1,0 | 125±1,0 |
Другие оптические свойства должны соответствовать международным стандартам IEC 60793/IEC 60794 или ITU-T.
| Механические свойства | Количество волокон: 2–4 | Количество волокон: 6–12 | Количество волокон: 14-24 |
|---|---|---|---|
| Прочность на растяжение (при монтаже) | 440Н | 660Н | 1320N |
| Предел прочности на растяжение (в рабочем режиме) | 130N | 200Н | 400Н |
| Минимальный радиус изгиба (при монтаже) | 20D | 20D | 20D |
| Минимальный радиус изгиба (в режиме работы) | 10D | 10D | 10D |
| Сопротивление сдавливанию | 1000 Н/100 мм | ||
| * Механические свойства других оптических волокон и кабелей должны соответствовать международным стандартам IEC 60794. | |||
| Температура транспортировки | -20℃~+60℃ |
| Температура хранения | -20℃~+60℃ |
| Температура установки | -20℃~+60℃ |
| Рабочая температура | -20℃~+60℃ |
| Огнестойкий | МЕК 60332-1 |
Деревянные или фанерные бочки с защитой.
Маркировка кабеля на каждом счетчике:
Стандартные сроки доставки: 2 км/барабан.

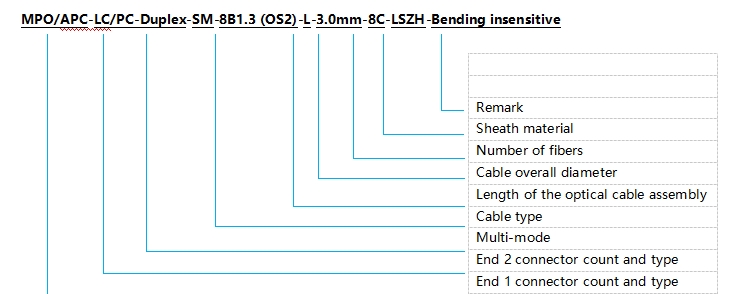

BOCS-G3D-2.0-FA00-2Z
| 1. Плотный буферный материал | 2. Выберите цвет кабеля | 3 Номер волокна | 4. Выберите тип волокна. |
|---|---|---|---|
| Z=LSZH H=Гитрель | О=Апельсин Y = Жёлтый А=Аква Другие цвета доступны по запросу. | 014~024 | B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1 = 50/125 мкм A1b = 62,5/125 мкм BIOM3 = Нечувствительный к изгибам, Maxband OM3 BIOM4 = Нечувствительный к изгибам, Maxband OM4 OM5 = Нечувствительный к изгибам - Максимально широкий диапазон OM5 |
| X к X | X | X | X | X | X | X | X | X |
|---|---|---|---|---|---|---|---|---|
| Тип разъема | МПО польский | Цвет корпуса | Тип волокна | Количество волокон | Длина кабеля | Длина косички | Тип кабеля | Полярность |
| 1 = MPO-Женщина 2 = MPO-Мужчина 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = Особый | 1 = UPC 2 = ПК 3 = APC 8 градусов | 1 = Бежевый 2 = Аква 3 = Зеленый 4 = Жёлтый 5 = Черный 6 = Красный S = Особый | 1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62.5/125 (OM1) | 1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = Особый | 0 = 0,5 м 1 = 1,0 м 2 = 2,0 м 3 = 3,0 м S = Особый | 0 = 0 м 1 = 0,5 м 2 = 0,6 м 3 = 1,0 м 4 = 1,5 м 5 = 2,5 м 6 = 3,0 м S = Особый | 1 = Голая лента 2 = Овал 3 = Округлить S = Особый | А = Полярность А B = Полярность B C = Полярность C |
