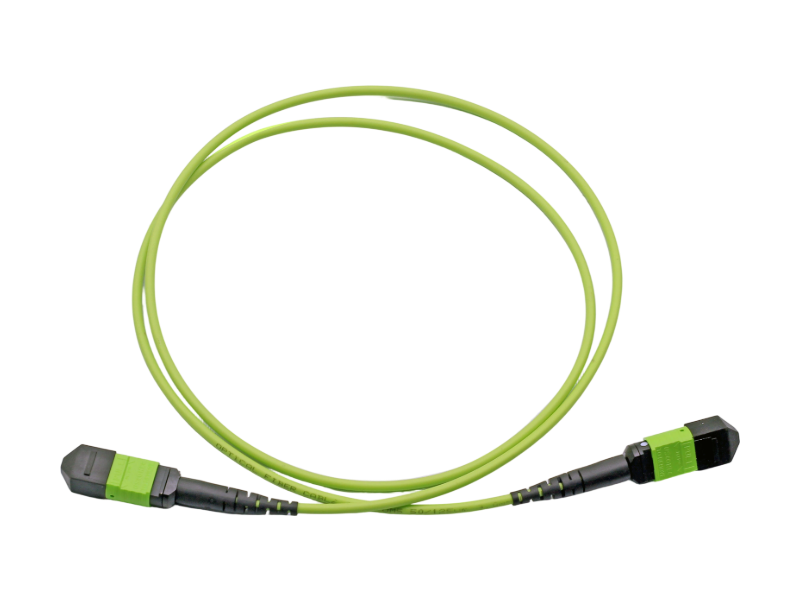

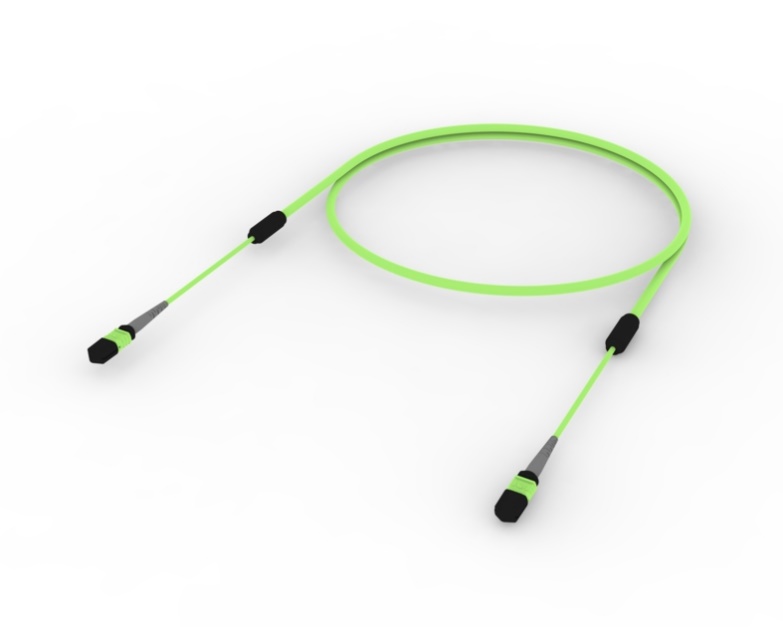

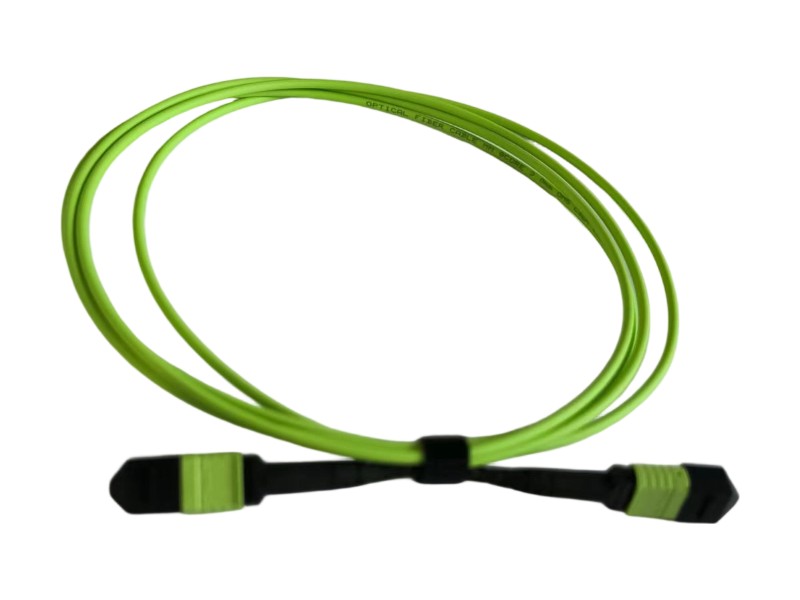

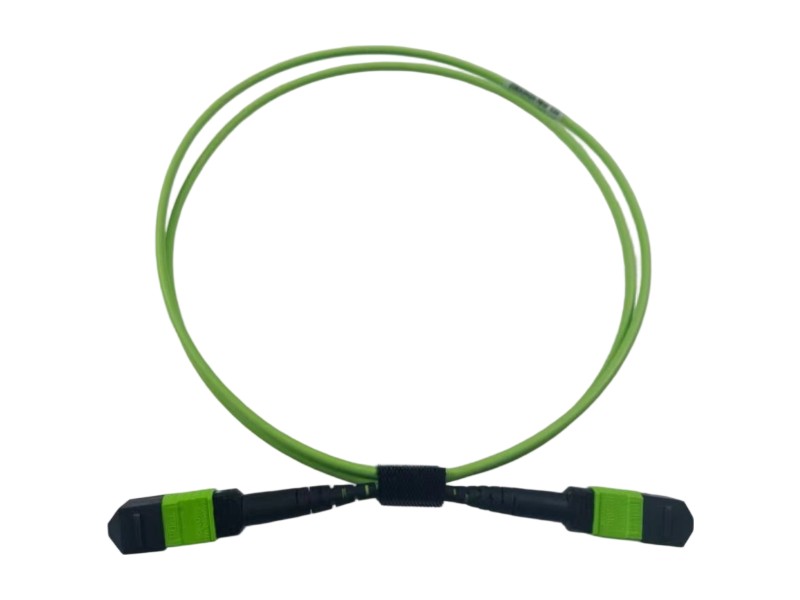

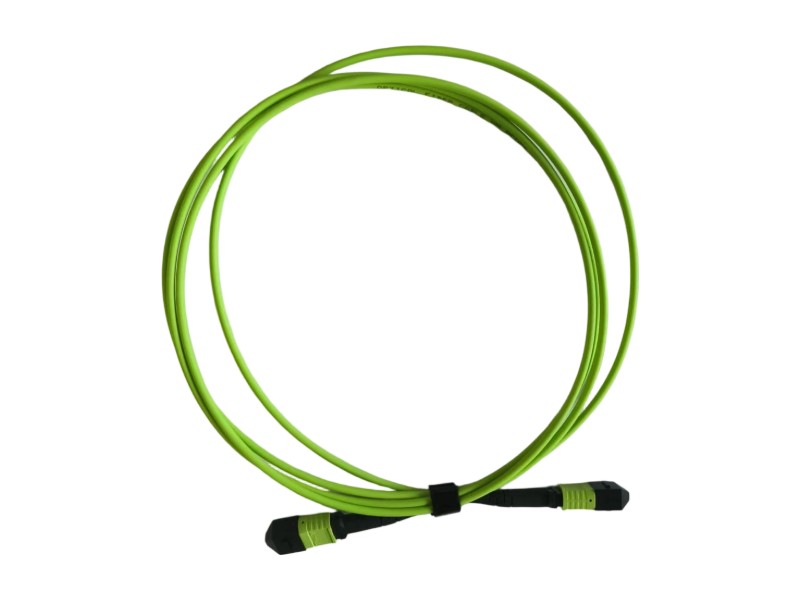

Патч-корд 8F OM5 MPO/PC — MPO/PC, многомодовый, салатовый.

Дом Продукты 2. Решения для центров обработки данных 2,3 МПО Патч-корды 2.3-1 MPO

Патч-корд 8F OM5 MPO/PC — MPO/PC, многомодовый, салатовый.

Патч-корд 8F OM5 MPO/PC — MPO/PC, многомодовый, салатовый.

Name: Патч-корд 8F OM5 MPO/PC — MPO/PC, многомодовый, салатовый.
Availability: InStock

Премиум 8F OM5 MPO/PC — многомодовый патч-корд MPO/PC (Салатовый) Расширьте возможности своего центра обработки данных и сети хранения данных (SAN) с помощью многомодового патч-корда K&M OM5 MPO/PC с 8 волокнами. Разработанный для архитектур высокой плотности следующего поколения, этот салатово-зеленый кабель OM5 на 100% предварительно обжат и протестирован на заводе для обеспечения безупречной оптической передачи. Соответствует стандартам IEC-61754-7 и поддерживает сверхбыстрые протоколы 40G и 100G.

Многомодовое волокно OM5 обеспечивает исключительную пропускную способность на длинах волн 850 нм, 953 нм и 1300 нм, а также имеет минимальный радиус изгиба всего 7,5 мм, что обеспечивает превосходную гибкость прокладки. Благодаря огнестойкой оболочке из материала LSZH гарантируется максимальная безопасность и долговечность в критически важных условиях эксплуатации.

Inquiry now

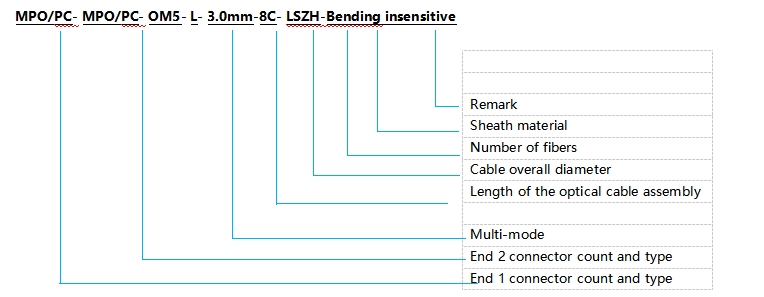

Кабель MPO, MPO/PC 8 [жильный] к MPO/PC 8 [жильный], [тип [A или B]],

Многомодовый, всего 8 волокон, OM5, салатовый цвет.

Функции

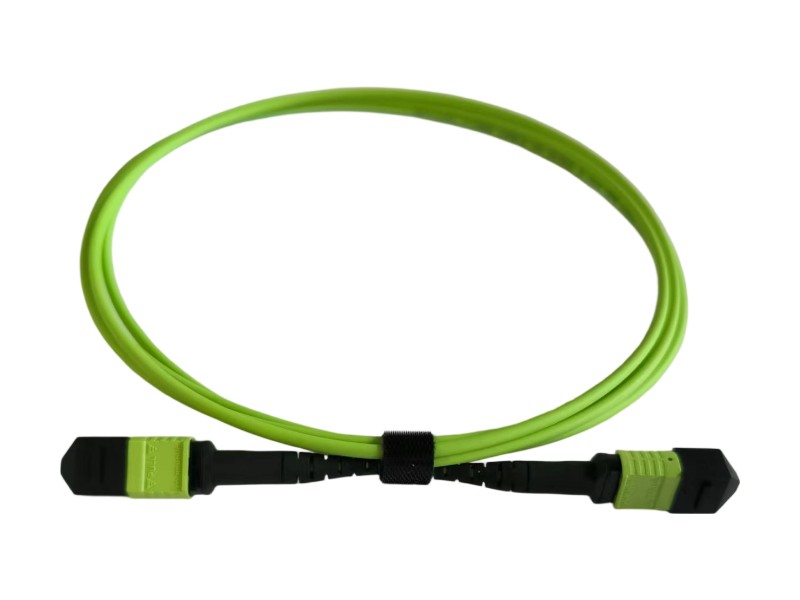

• Разъем MPO соответствует стандарту IEC-61754-7, обеспечивает быстрое развертывание.
• 100% предварительная сборка и заводское тестирование гарантируют высокую производительность передачи данных.
• Высокая совместимость, гибкость и производительность системы.
• Соответствие протоколам 40G и 100G.
• Поддерживает температуры до 12°F, 24°F, 48°F, 72°F, 96°F, 144°F; доступны изделия, изготовленные на заказ.

Приложение

SAN (Storage Area Network)
Сеть центров обработки данных
Зона распределения оборудования (EDA) коммутатора LAN/SAN
Архитектуры высокой плотности

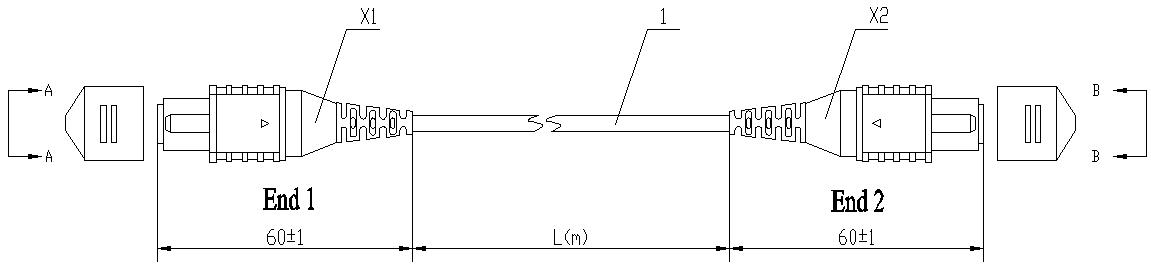

Контурный рисунок

Схема сборки оптического кабеля

Элементы оптоволоконного кабеля, показанные на рисунке выше.

Нет.	Элемент	Требования	Нет.	Элемент	Требования
X1	разъем MPO	8 ядер,	1	Оптический кабель 3,0 мм	См. Приложение А

Тип и характеристики

Список патч-кордов различной длины

Нет.	Спецификация материалов	Тип и характеристики	Длина (л)
1		1MPO/PC(8F) до 1MPO/PC (8F) салатовый Тип B OM5 Длина	**м

Приложение А

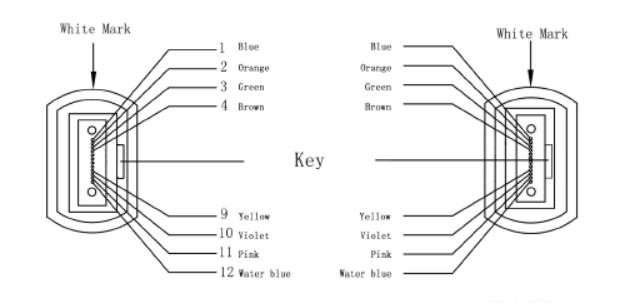

ПИН-код разъемов MPO

Назначение пин-кода

Начало части	Цвет	Конечная часть
X1-1	Синий	X2-1
X1-2	Апельсин	X2-2
X1-3	Зеленый	X2-3
X1-4	Коричневый	X2-4
X1-		X2-
X1-		X2-
X1-		X2-
X1-		X2-
X1-9	Желтый	X2-9
X1-10	Фиолетовый	X2-10
X1-11	Розовый	X2-11
X1-12	Аква	X2-12

Сечение кабеля

Оптические характеристики

Разъем MPO		Стандарт SM MT Наконечник		Низкие потери SM MT Наконечник		Стандарт MM MT Наконечник	Низкие потери MM MT Наконечник
польский		АПК	PC	АПК	PC	PC	PC
Вставка Потери (дБ)	Типичный	0,50	0,50	0.30	0.30	0,50	0.30
Вставка Потери (дБ)	Максимум	0,70	0,70	0,50	0,50	0,70	0,50
Возвратные потери (дБ)		60	45	60	45	20	20
Взаимозаменяемость (дБ)		≤0,3 дБ
Долговечность (дБ)		<0,2 дБ (500 подключений, согласно EIA-455-21A)
Предел прочности на растяжение (дБ)		≤0,3 дБ (макс. 66 Н)
Рабочая температура (℃)		-20 ~ +60
Температура хранения (°C)		-40 ~ +80

Структурные параметры

Предметы		Спецификация
Количество волокон		2-12	14-24
Оптическое волокно	Диаметр (±5 мкм)	250
	Цвет	1. Белый 2. Синий 3. Оранжевый 4. Зеленый 5. Коричневый 6. Серый 7. Красный 8. Черный 9. Желтый 10. Фиолетовый 11. Розовый 12. Бирюзовый	Второй набор из 12 волокон с черными кольцами отделен от первого набора из 12 волокон, и цвет волокна № 20 является натуральным.
	Усиление ядра	Арамидная пряжа
	Материал куртки	ЛСЖХ
Кабель	Цвет	Желтый цвет для одномодового волокна; оранжевый для многомодового волокна; или другой цвет доступен по запросу.
	Внешний диаметр (±0,5 мм)	3.0	3.8
	Вес кабеля (кг/км)	Прибл. 8.3	Прибл. 10.8

Оптические свойства

Однорежимный

Тип волокна		Однорежимный Г652Д (1310/1550 нм)	Однорежимный G657A1 (1310/1550 нм)	Однорежимный G657A2 (1310/1550 нм)
Затухание	Типичный	0.36/0.22	0.36/0.22	0.36/0.22
Затухание	Максимум	0.5/0.4	0.5/0.4	0.5/0.4
Наклон нулевой дисперсии		≤0,091 пс/км·нм²	≤0,092 пс/км·нм²	≤0,092 пс/км·нм²
Дисперсия (1285~1340 нм)		-3,5 – 3,5 пс/(нм·км)	-3,5 – 3,5 пс/(нм·км)	-3,5 – 3,5 пс/(нм·км)
Диаметр модового поля (при 1300 нм)		9,3±0,4 мкм	8,8±0,4 мкм	8,8±0,4 мкм
Длина волны отсечки кабеля (нм)		≤1260 нм	≤1260 нм	≤1260 нм
Минимальный радиус изгиба (мм)		16 мм	10 мм	7,5 мм
Диаметр оболочки (мкм)		125±1,0	125±1,0	125±1,0

Многорежимный

Тип волокна		Многорежимный (62,5/125 мкм) (850/1300 нм)	Многорежимный (50/125 мкм) (850/1300 нм)	Многорежимный BIOM3 (850/1300 нм)	Многорежимный BIOM4 (850/1300 нм)
Затухание (дБ)	Типичный	3.0/1.0	3.0/1.0	3.0/1.0	3.0/1.0
Затухание (дБ)	Максимум	3.5/1.5	3.5/1.5	3.5/1.5	3.5/1.5
Полоса пропускания (МГц·км)		≥200/≥500	≥500/≥500	≥1500/≥500	≥3500/≥500
Эффективная модальная полоса пропускания		----/----	----/----	≥2000/----	≥4700/----
10-гигабитный Ethernet SX (МГц·км)		----	----	≤300/----	≤550/----
Минимальный радиус изгиба (мм)		30	30	7.5	7.5
Диаметр оболочки (мкм)		125±1,0	125±1,0	125±1,0	125±1,0

Тип волокна		Многорежимный OM5 (850/953 нм/1300 нм)
Затухание	Типичный	3.0/----/1.0
Затухание	Максимум	3.5/----/1.5
Пропускная способность	@850 нм	≥3500 МГц·км
	@953 нм	≥1850 МГц·км
	@1300 нм	≥500 МГц·км
Эффективный модальный полоса пропускания	@850 нм	≥4700 МГц·км
Эффективный модальный полоса пропускания	@953 нм	≥2470 МГц·км
10-гигабитный Ethernet SX @850 нм		≤600 МГц·км
Минимальный радиус изгиба		7,5 мм
Диаметр оболочки (мкм)		125±1,0

* Другие оптические свойства должны соответствовать международным стандартам IEC 60793/IEC 60794 или ITU-T.

Требования к свойствам

Механические свойства

Механические свойства		Количество волокон: 2–4	Количество волокон: 6–12	Количество волокон: 14-24
Предел прочности	Установка	440Н	660Н	1320N
Предел прочности	Операция	130N	200Н	400Н
Минимальный радиус изгиба (D: Диаметр кабеля)	Установка	20D	20D	20D
Минимальный радиус изгиба (D: Диаметр кабеля)	Операция	10D	10D	10D
Сопротивление сдавливанию		1000 Н/100 мм	1000 Н/100 мм	1000 Н/100 мм

* Механические свойства других оптических волокон и кабелей должны соответствовать международным стандартам IEC 60794.

Экологические характеристики

Температура транспортировки	-20℃~+60℃
Температура хранения	-20℃~+60℃
Температура установки	-20℃~+60℃
Рабочая температура	-20℃~+60℃
Огнестойкий	МЕК 60332-1

Упаковка, маркировка и доставка

Упаковка

Деревянные или фанерные бочки с защитой.

Маркировка

Маркировка кабеля на каждом счетчике:

Название проекта или владелец проекта
Год выпуска
Тип кабеля и количество волокон
Длина кабеля
И т. д. Или по мере необходимости.

Длина доставки

Стандартные сроки доставки: 2 км/барабан.

Информация для заказа

BOCS-G3D-2.0-FA00-2Z

1. Плотный буферный материал	2. Выберите цвет кабеля	3 Номер волокна	4. Выберите тип волокна.
Z=LSZH H=Гитрель	О=Апельсин Y = Жёлтый А=Аква Другие цвета доступны по запросу.	014~024	B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1 = 50/125 мкм A1b = 62,5/125 мкм BIOM3 = Нечувствительный к изгибам, Maxband OM3 BIOM4 = Нечувствительный к изгибам, Maxband OM4 OM5 = Нечувствительный к изгибам - Максимально широкий диапазон OM5

Информация для заказа

X к X	X	X	X	X	X	X	X	X
Тип разъема	МПО польский	Цвет корпуса	Тип волокна	Количество волокон	Длина кабеля	Длина косички	Тип кабеля	Полярность
1 = MPO-Женщина 2 = MPO-Мужчина 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = Особый	1 = UPC 2 = ПК 3 = APC 8 градусов	1 = Бежевый 2 = Аква 3 = Зеленый 4 = Жёлтый 5 = Черный 6 = Красный S = Особый	1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62.5/125 (OM1)	1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = Особый	0 = 0,5 м 1 = 1,0 м 2 = 2,0 м 3 = 3,0 м S = Особый	0 = 0 м 1 = 0,5 м 2 = 0,6 м 3 = 1,0 м 4 = 1,5 м 5 = 2,5 м 6 = 3,0 м S = Особый	1 = Голая лента 2 = Овал 3 = Округлить S = Особый	А = Полярность А B = Полярность B C = Полярность C

Часто задаваемые вопросы

Q Для каких областей применения лучше всего подходит этот патч-корд OM5 MPO?

A: Настоятельно рекомендуется для сетей хранения данных (SAN), сетей центров обработки данных, зон распределения оборудования (EDA) и любых архитектур с высокой плотностью размещения оборудования, требующих высокой производительности.

Q Чем волокно OM5 отличается от стандартных многомодовых волокон?

A: Волокно OM5 разработано для поддержки высокоскоростных протоколов 40G и 100G и обеспечивает исключительную эффективную полосу пропускания в различных диапазонах длин волн, включая 850 нм, 953 нм и 1300 нм. Это гарантирует сверхбыструю и стабильную передачу данных на большие расстояния.

Q Безопасен ли этот кабель для использования внутри помещений в центрах обработки данных?

A: Да, он заключен в оболочку с низким дымовыделением и нулевым содержанием галогенов (LSZH) и соответствует строгому стандарту огнестойкости IEC 60332-1, что обеспечивает превосходную безопасность и защиту окружающей среды на критически важных объектах.
