Применение PLC-сплиттеров в сетях FTTH

Технология FTTH в основном использует технологию PON, которая требует большого количества недорогих оптических разветвителей и других пассивных оптических устройств. Оптические разветвители являются неотъемлемой частью FTTH, и с развитием этой технологии возникнет большой рыночный спрос. Традиционная технология изготовления оптических разветвителей основана на технологии биконического конусного соединения волокон (FBT). Ее характеристики — зрелость и простота. Недостатком является слишком большой размер и, как следствие, снижение выхода годных изделий и рост стоимости одноканальных разветвителей, а также ухудшение однородности шунтирующих реактивных звезд. Технологии изготовления оптических разветвителей на основе технологии FBT пока не могут удовлетворить рыночный спрос.

PLC-разветвитель, или планарный разветвитель оптических цепей, — это пассивный компонент, имеющий специальный волновод, изготовленный из планарного кремнезема, кварца или других материалов. Он используется для разделения оптического сигнала на два или более отрезков. PLC-разветвители также имеют множество коэффициентов разделения, наиболее распространенными из которых являются 1:8, 1:16, 1:32, 1:64, 2:8, 2:16, 2:32 и 2:64. Существует множество типов PLC-разветвителей, отвечающих различным потребностям в подключении OLT и ONT и разделении оптических сигналов в пассивных оптических сетях FTTH. Существует семь основных типов корпусов PLC-разветвителей в зависимости от области применения: разветвитель без корпуса, модульный разветвитель, разветвитель для монтажа в стойку, миниатюрный разветвитель, лотковый разветвитель и разветвитель LGX.

• оптический разветвитель без оболочки
• Сплиттеры ABS
• Миниатюрный волоконный разветвитель
• Разделитель лотков
• Разветвитель для монтажа в стойку
• Разветвители LGX
• PLC-разветвитель в миниатюрном подключаемом исполнении

Приложения

Разветвитель PLC для неизолированных волоконно-оптических кабелей

PLC-сплиттер для оголенных волокон не имеет разъемов на концах оголенных волокон. Его можно соединять с другими оптическими волокнами в пигтейл-кассете, измерительном приборе и системе WDM, что минимизирует занимаемое пространство. Он широко используется в FTTH, PON, LAN, CATV, измерительном оборудовании и других областях применения.

Миниатюрный разветвитель ПЛК

Миниатюрный разветвитель ПЛК По внешнему виду он похож на обычный PLC-сплиттер. Однако он имеет более компактный корпус из нержавеющей стали, обеспечивающий более надежную защиту волокна, а все концы волокна оснащены оптоволоконными разъемами. Обычно доступны разъемы типов SC, LC, FC и ST. Таким образом, при установке не требуется сварка волокна. Мини-PLC-сплиттер в основном используется для различных подключений через распределительные коробки или сетевые шкафы.

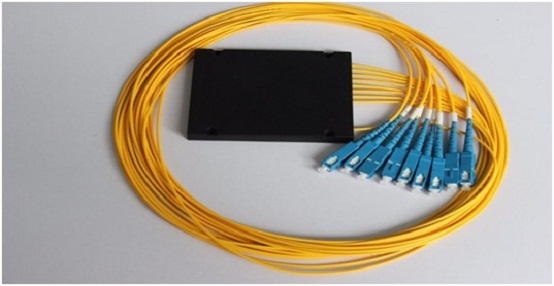

ABS коробчатый ПЛК-разветвитель

ABS Box PLC Splitter Он имеет пластиковый корпус из ABS-пластика для защиты PLC-сплиттера и адаптируется к различным условиям установки и требованиям. Наиболее распространенные модули сплиттера: 1×4, 1×8, 1×16, 1×32, 1×64, 2×4, 2×8, 2×16, 2×32. Широко используется с наружными распределительными коробками для оптоволоконных сетей PON, FTTH, FTTX, PON, GOPN.

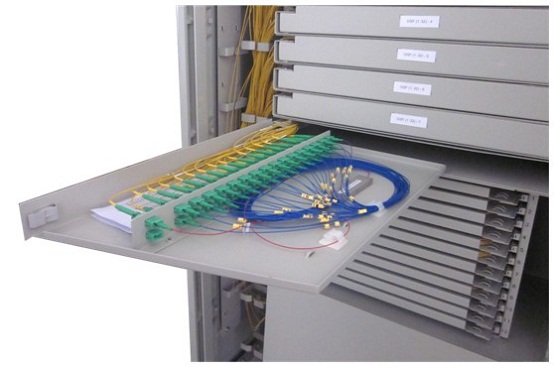

Лоточный ПЛК-разветвитель

Разветвитель PLC лоткового типа представляет собой оптоволоконный лоток, внутри которого размещен разветвитель PLC. Он часто устанавливается непосредственно в оптоволоконную распределительную коробку или оптический распределительный щит. Для оконечного подключения используются разъемы FC, SC, ST и LC. Разветвитель PLC лоткового типа является идеальным решением для разделения сигнала в местах, расположенных рядом с OLT или ONU.

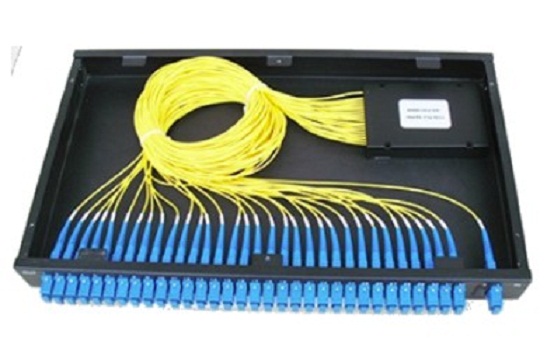

Разветвитель для ПЛК, монтируемый в стойку

Разветвитель для ПЛК, монтируемый в стойку Может использоваться как внутри, так и вне помещений в проектах FTTx, кабельном телевидении или центрах передачи данных. Он использует стандарт 19-дюймовой стойки для размещения разветвителя PLC внутри стойки.

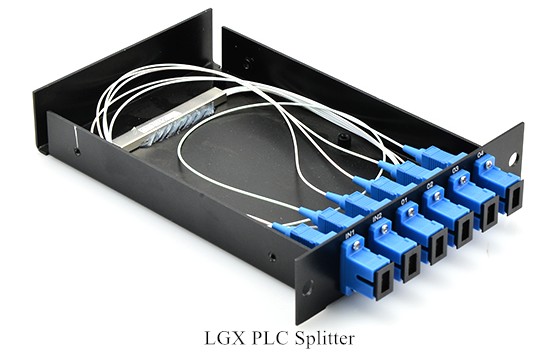

Разветвитель ПЛК LGX

Разветвитель LGX PLC или разветвитель LGX box PLC имеет прочный металлический корпус для размещения разветвителей PLC. Он может использоваться как отдельно, так и легко устанавливаться в стандартную оптоволоконную патч-панель или оптоволоконный корпус. Стандартный металлический корпус LGX обеспечивает метод интеграции в сеть по принципу «подключи и работай», что исключает любые риски во время установки. При развертывании не требуется сращивание кабелей на месте или квалифицированный персонал.

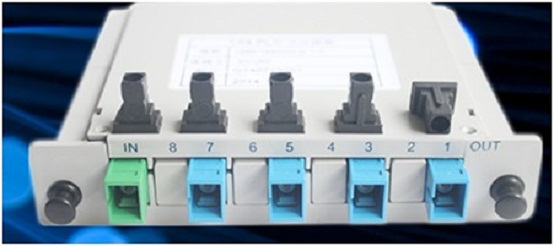

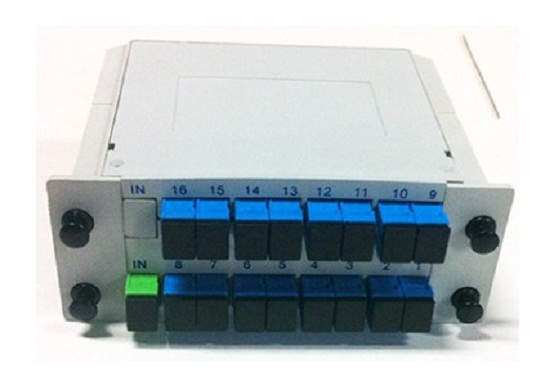

Миниатюрный подключаемый PLC-разветвитель

Миниатюрный разветвитель типа PLC — это его уменьшенная версия с компактным дизайном. Обычно он устанавливается в настенный FTTH-бокс для распределения оптоволоконного сигнала.

Вышеуказанные типы PLC-разветвителей обычно устанавливаются для сетей PON и FTTH. Разветвители 1xN и 2xN являются наиболее распространенными для конкретных применений. Вы можете выбрать подходящий вариант в соответствии с вашим проектом, и если у вас возникнут дополнительные вопросы, пожалуйста, свяжитесь с нами по любым техническим вопросам.
