Патч-панель 1U/2U сверхвысокой плотности MPO/MTP — LC

Дом Продукты 1. Решения для оптоволоконных соединений 1.5-контактная коробка для подключения оптоволокна

Патч-панель 1U/2U сверхвысокой плотности MPO/MTP — LC

1U 120F ultra-high density MPO to LC patch panel

2U 288 ports data center MTP fiber optic patch panel

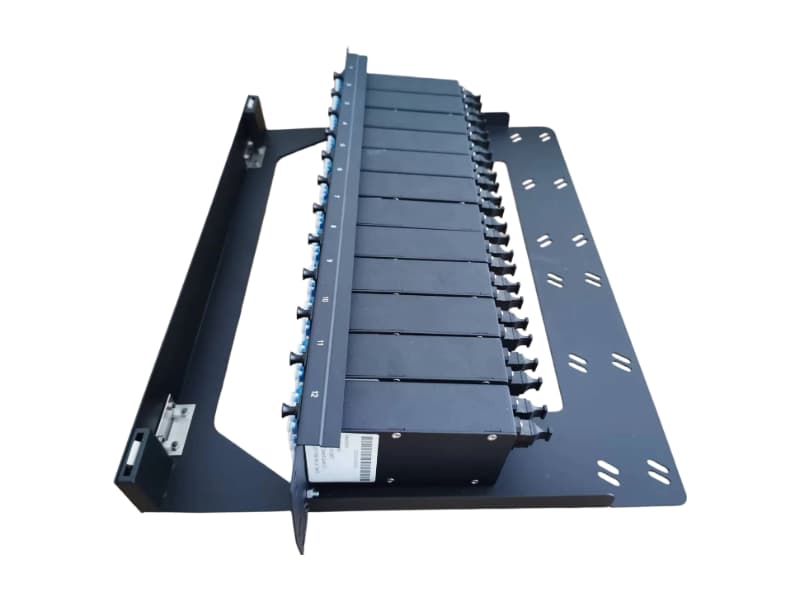

24-fiber MPO to LC modular cassette for telecommunication

Cold rolled steel 19 inch rack mount ODF panel

Tool-free installation MTP to LC fiber distribution frame

OM3 OM4 MPO fiber optic modular patch panel

Патч-панель 1U/2U сверхвысокой плотности MPO/MTP — LC

Name: Патч-панель 1U/2U сверхвысокой плотности MPO/MTP — LC
Availability: InStock

Панели высокой плотности специально предназначены для размещения кабелей высокой плотности в высокотехнологичных центрах обработки данных и центральных офисах телекоммуникационных компаний. Небольшая глубина панелей высокой плотности делает их подходящими для систем медных стоек малой глубины или телекоммуникационных ODF-панелей.

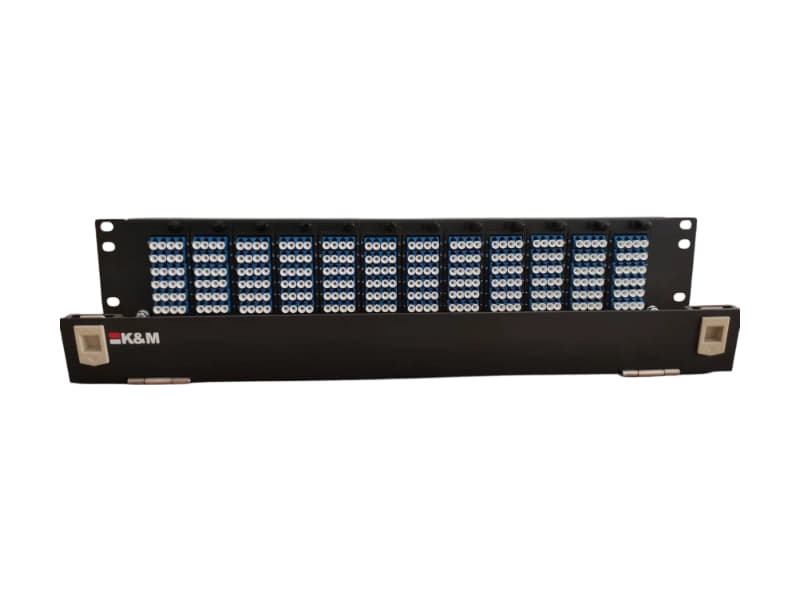

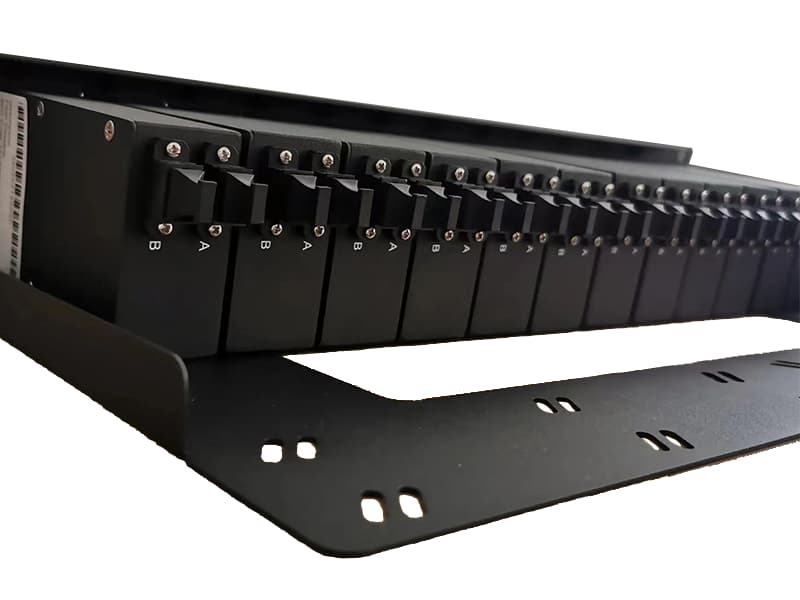

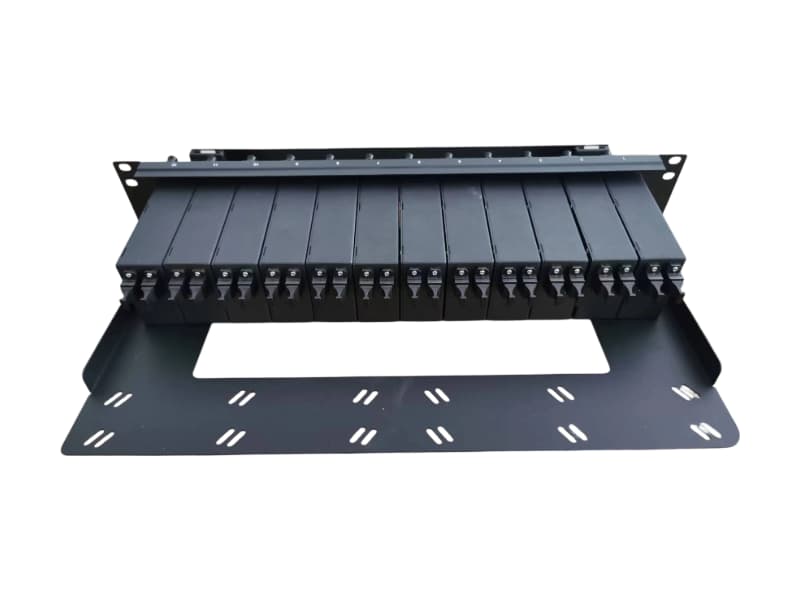

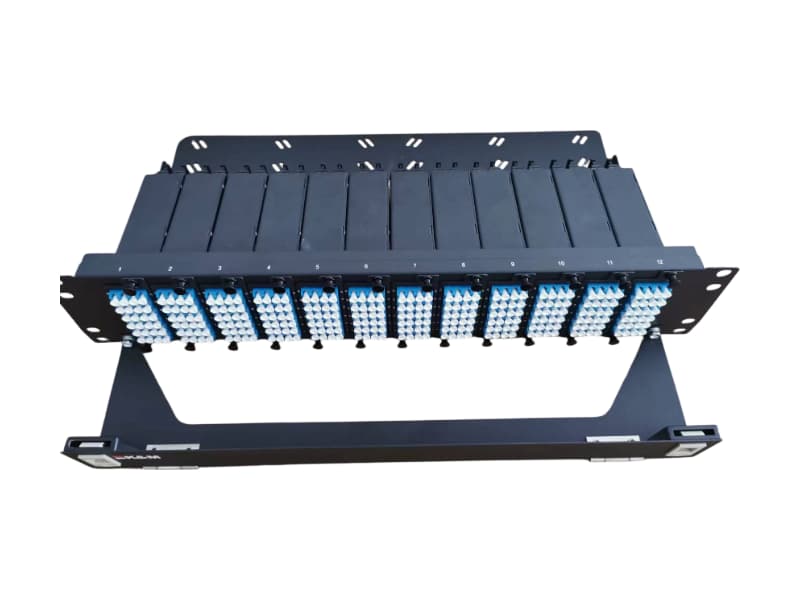

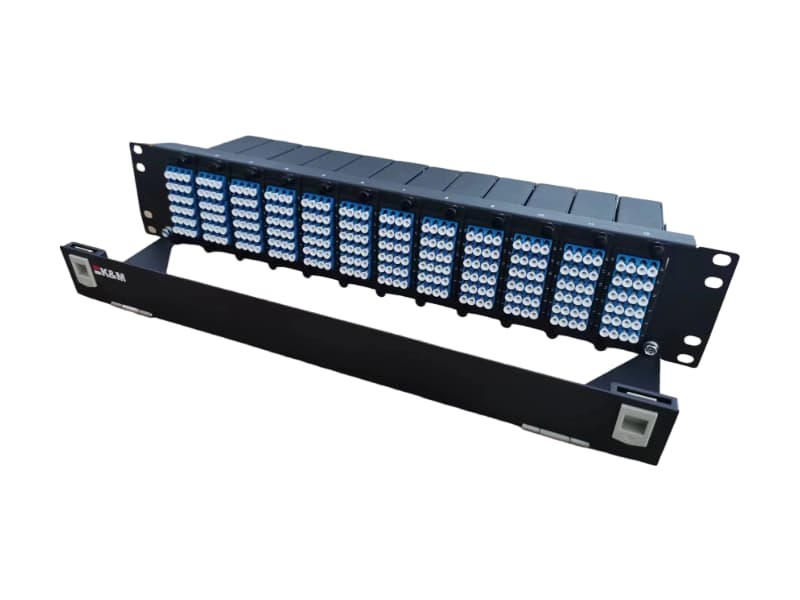

Панель MPO размером 19 дюймов (1U) с 5 модульными портами на 120 портов и 2U с 12 модульными портами на 288 портов может быть установлена с использованием модулей, прошедших заводскую проверку и тестирование. MTP - LC-модуль обеспечивает высокую производительность и надежность оптического соединения.

Inquiry now

Обзор патч-панели MPO/MTP сверхвысокой плотности

Основные характеристики

■ Для установки в 19-дюймовую стойку, панель и модули изготовлены из холоднокатаной листовой стали.

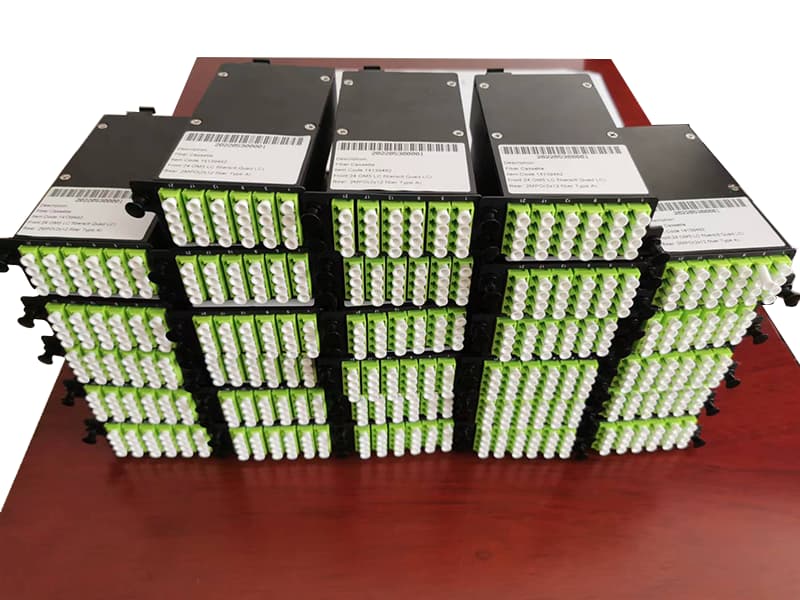

■ Модульная конструкция с повышенной плотностью размещения компонентов: специальный мини-модуль вмещает до 24 адаптерных портов LC или 12 портов SC и переключается на соединение MTP/MPO.
■ Вместимость патч-панели 1U составляет до 120 футов при полной загрузке 5 модулей. А вместимость 2U составляет до 288 футов при полной загрузке 12 модулей, что позволяет сэкономить место в крупных центрах обработки данных и снизить общие затраты.
■ Уникальная конструкция, не требующая инструментов для монтажа, обеспечивает легкую и быструю сборку и установку.
■ Модуль предварительно обжат на заводе, готов к использованию сразу после установки, не требует сварки оптоволокна и прокладки кабелей, что экономит трудозатраты.
■ Данная система также может поддерживать применение оптоэлектронных гибридных устройств для удовлетворения требований к распределению электроэнергии в сетях с высокими и низкими токами.

Приложения

■ приложения для передачи данных
■ Инфраструктура центра обработки данных
■ Сеть хранения данных (SAN) - Fibre Channel
■ Совместимость с новыми протоколами 40 и 100 Гбит/с

Обзор патч-панели MPO/MTP сверхвысокой плотности

Технические характеристики

Элемент	1U	2U
Габариты (Ш x Г x В)	483 мм × 335 мм × 1U	483 мм × 335 мм × 2U
Температура хранения	-20°C~+60°C
Рабочая температура	-20°C~+55°C
Относительная влажность	≤85% (+30°C)
Давление воздуха	70 кПа~106 кПа

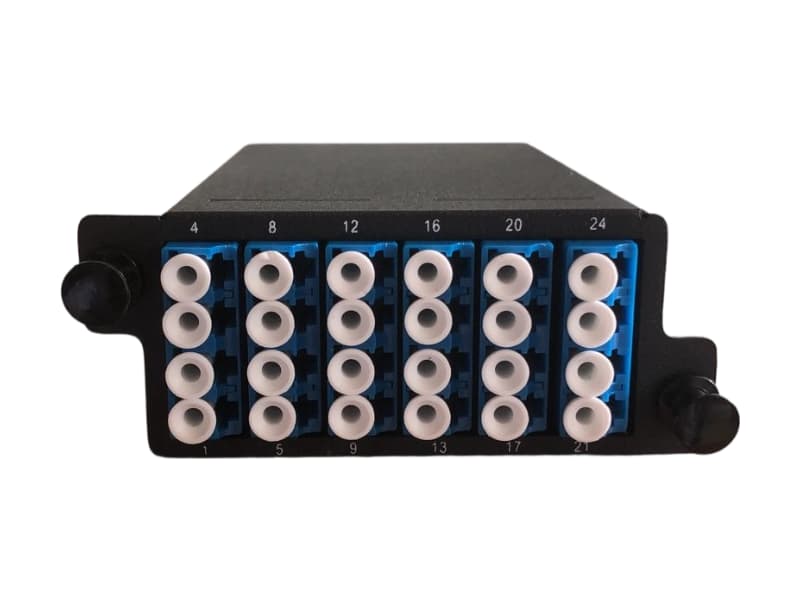

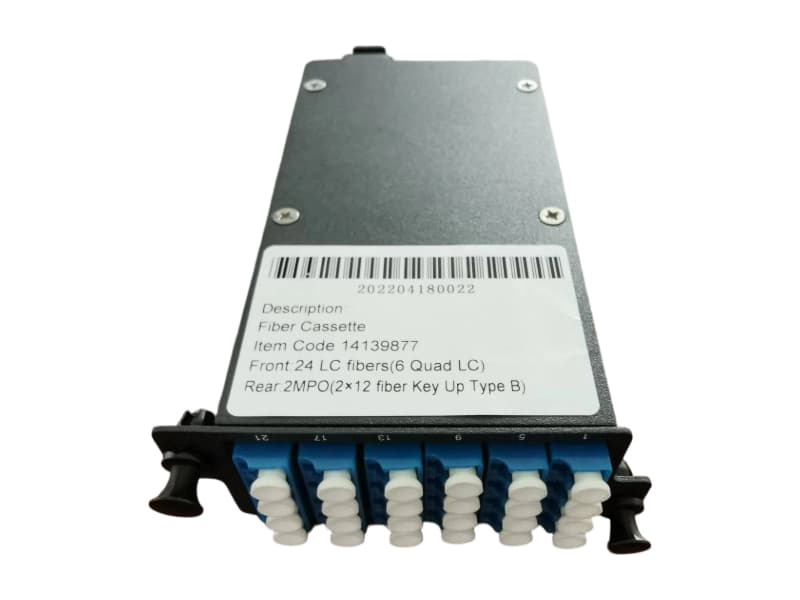

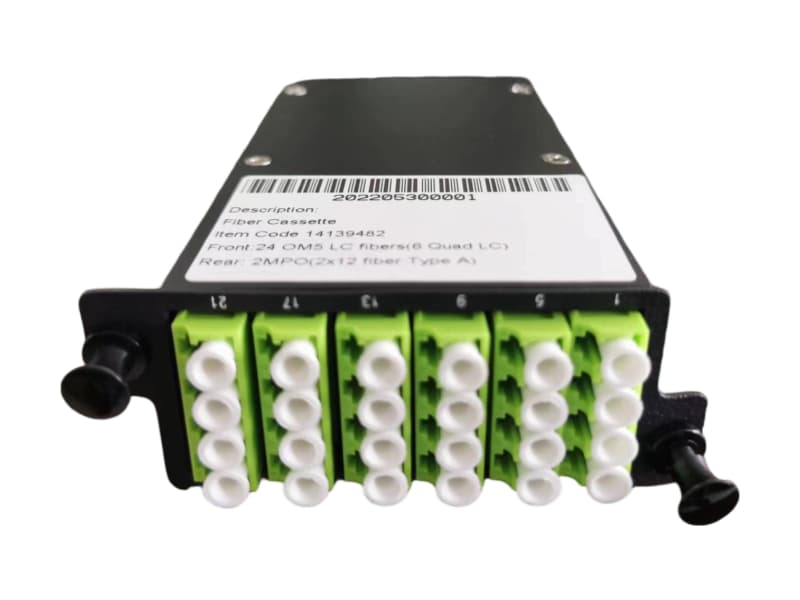

Параметры модуля MPO/MTP-LC

Материал	SPCC (холоднокатаный стальной лист)
Цвет	Черный
Размер	88Ш133Г34Вмм
(передняя) Тип адаптера	LC-квадрант (без фланца) × 6 шт.
(передняя)Цвет адаптера	Бирюзовый: OM3/OM4; Бежевый: OM1/OM2; Салатовый: OM5; Синий: SM-UPC; Зеленый: SM-APC

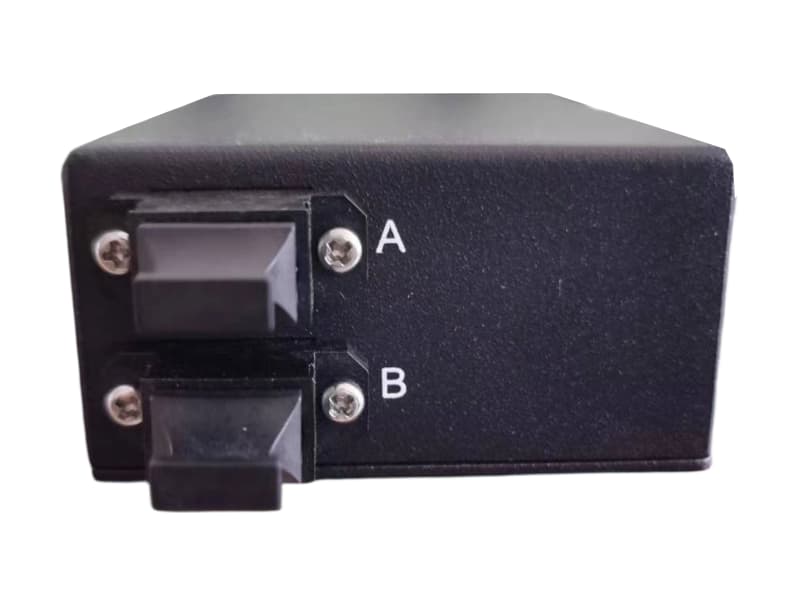

(задний) Тип адаптера	MPO/MTP (полностью фланцевый/противоположный)
(задний) цвет адаптера	Черный
Разъем А	SM: LC-UPC, 0,9 мм или LC-APC, 0,9 мм, MM: LC-UPC, 0,9 мм
Разъем B	SM: MPO/MTP (мужской)-APC, MM: MPO/MTP (мужской)-PC
Полярность соединительного кабеля	ТипА
Масса	0,22 кг

Оптические характеристики

Тип	Длина волны	Модуль IL Max
MTP-LC(MM)	850 нм/1300 нм	0,50 дБ
MTP-LC(SM)	1310 нм/1550 нм	1,30 дБ
МПО-ЖХ(ММ)	850 нм/1300 нм	0,75 дБ
MPO-LC(SM)	1310 нм/1550 нм	1,50 дБ

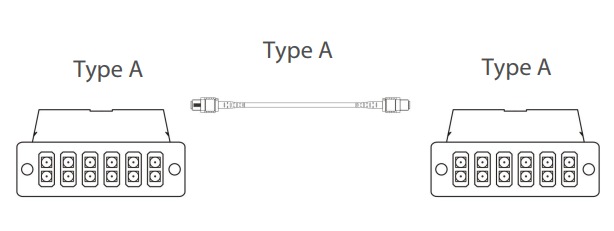

Схема последовательности портов port1-port1

Решение 1

Кассета 1: Тип А

Кассета 2: Тип А

Патч-корд MPO: Тип А

Номер кассеты	Цвет	Номер кассеты	Цвет
1	Синий	13	Синий
2	Апельсин	14	Апельсин
3	Зеленый	15	Зеленый
4	Коричневый	16	Коричневый
5	Серый	17	Серый
6	Белый	18	Белый
7	Красный	19	Красный
8	Черный	20	Черный
9	Желтый	21	Желтый
10	Фиолетовый	22	Фиолетовый
11	Розовый	23	Розовый
12	Аква	24	Аква

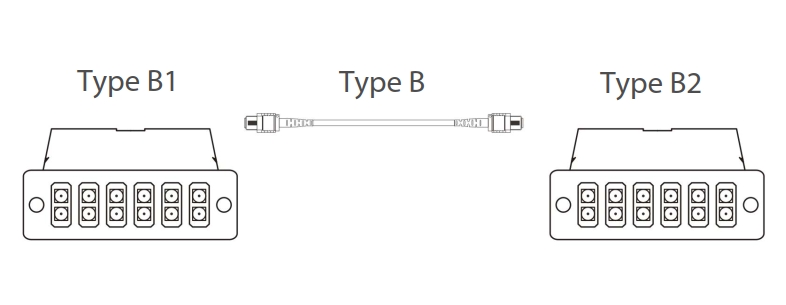

Решение 2

Кассета 1: Тип B

Кассета 2: Тип B

Патч-корд MPO: Тип B

Номер кассеты	Цвет	Номер кассеты	Цвет
1	Синий	13	Синий
2	Апельсин	14	Апельсин
3	Зеленый	15	Зеленый
4	Коричневый	16	Коричневый
5	Серый	17	Серый
6	Белый	18	Белый
7	Красный	19	Красный
8	Черный	20	Черный
9	Желтый	21	Желтый
10	Фиолетовый	22	Фиолетовый
11	Розовый	23	Розовый
12	Аква	24	Аква

Информация для заказа (панель)

		Описание продукта:	MPP2 - SP - B - 9005 - 2×12MTP/PC - LC/UPC - OM3 - 3MD - 2BP - 1U
X	1	- Модель	МПП2
X	2	- Материалы для тела	SPCC (холоднокатаный стальной лист)
X	3	- Отделка краской	B: матовое порошковое покрытие
X	4	- Цветная живопись	черный RAL 9005
X	5	- Количество патч-кордов	2×12: 2 шт. 12F; 1×24: 1 шт. 24F; 1×12: 1 шт. 12F
X	6	- Разъем A	MPO/PC; MPO/APC; MTP/PC; MTP/APC
X	7	- Разъем B	LC/UPC; LC/APC; SC/UPC; SC/APC
X	8	- Режим оптоволокна	G657A1; OM1; OM2; OM3; OM4; OM5
	9	- Количество модулей	1МД; 2МД; 3МД; 4МД; 5МД; 6МД; 7МД; 8МД; 9МД; 10МД; 11МД; 12МД
	10	- Количество перегородок	0BP: без перегородки; 1BP: с одной перегородкой; 2BP: с двумя перегородками; 3BP, 4BP и т. д.
	11	- Высота панели	1U; 2U
	Примечание: 1. MPP2-1U полностью загружен 5 модулями, MPP2-2U полностью загружен 12 модулями. 2. Перегородки используются там, где модули не установлены. 3. Пустой корпус без описания модуля: MPP2-SP-B-9005-EM-1U/2U (1U и 2U являются опциональными)

Информация для заказа (модуль)

	Описание продукта:	MPM2 - SP - B - 9005 - 1×12MTP/PC - SC/UPC - OM3
1	- Модель	МПМ2
2	- Материалы для тела	SPCC (холоднокатаный стальной лист)
3	- Отделка краской	B: матовое порошковое покрытие
4	- Цветная живопись	черный RAL 9005
5	- Количество патч-кордов	2×12: 2 шт. 12F; 1×24: 1 шт. 24F
6	- Разъем A	MPO/PC; MPO/APC; MTP/PC; MTP/APC
7	- Разъем B	LC/UPC; LC/APC
8	- Режим оптоволокна	G657A1; OM1; OM2; OM3; OM4; OM5

Frequently Asked Questions

What is the difference between MPO and MTP? Are they compatible?

A: MPO (Multi-fiber Push-On) is a standardized multi-fiber connector format. MTP® is a branded, enhanced version of the MPO connector developed by US Conec, offering improved optical and mechanical performance. The two are physically compatible and interchangeable — an MTP connector can plug into an MPO adapter and vice versa. The interface is the same, though MTP features an elliptical guide pin design (vs. circular on standard MPO) and typically provides better insertion loss performance. In practice, the terms are often used synonymously in the industry

How many fiber connections can this patch panel support?

A: The 1U version supports up to 144 fibers (or 120 LC ports depending on module configuration), while the 2U version supports up to 288 fibers. This is achieved through modular cassettes — each 1U unit accommodates up to 6 modules, and each 2U unit accommodates up to 12 modules. Compared to a standard 1U LC duplex panel (which holds only 24 duplex ports / 48 fibers), this represents a 3× to 6× density improvement.

What is the modular cassette design? Can I mix different fiber types?

A: Yes, the panel features a fully modular design. Each cassette is a factory pre-terminated, plug-and-play module that breaks out an MPO/MTP trunk connection into individual LC ports. Cassettes are available in multiple fiber types — including OM3, OM4, OM5 multimode, and OS2 single-mode — with various polish options (UPC or APC). You can mix and match different cassette types within the same panel to support diverse network requirements in a single rack unit.
