16-портовый терминал доступа к оптоволокну (FAT) для воздушных соединений кабелей.

Дом Продукты 1. Решения для оптоволоконных соединений 1.5-контактная коробка для подключения оптоволокна

16-портовый терминал доступа к оптоволокну (FAT) для воздушных соединений кабелей.

Black IP68 waterproof pre-terminated fiber access terminal exterior

Wall-mounted installation of IP68 waterproof fiber access terminal

Outdoor pole-mounted installation of 16-core fiber optical terminal

FTTH PON network outdoor fiber distribution closure

Package contents and pole mount accessories for fiber access hub

16-портовый терминал доступа к оптоволокну (FAT) для воздушных соединений кабелей.

Name: 16-портовый терминал доступа к оптоволокну (FAT) для воздушных соединений кабелей.
Availability: InStock

Концентратор подключения оптоволокна способен вместить до 16 абонентов и 96 точек сварки в качестве терминала. Он используется в качестве точки сварки и оконечного устройства для соединения фидерного кабеля с абонентским кабелем в сети FTTX. Он объединяет сварку, разветвление, распределение, хранение и соединение кабелей в одном прочном защитном корпусе.

Inquiry now

Основные характеристики

■ Водонепроницаемая конструкция со степенью защиты IP-68.
■ Изготовлено из прочных материалов ABS и PC+ABS.
■ В комплекте с откидной кассетой для сращивания и держателем адаптера.
■ Все детали изготовлены из нержавеющей стали, а болты и гайки имеют антикоррозийное покрытие.
■ Возможность размещения до 4 миниатюрных стальных разветвителей ПЛК (1:4, 1:8 или 1:16)
■ Конструкция с механическим уплотнением, неразрезанный порт и 2 отдельных кабельных порта.
■ 16 портов SC или 12 портов Fast Connect с надежными вариантами предварительной обвязки.

Приложения

■ Системы оптоволоконных сетей FTTX (Fiber To The X)
■ Точки соединения и завершения
■ Развертывание с воздуха
■ Наружные установки на опорах
■ Высокопроизводительная система распределения и хранения волоконно-оптических кабелей.
■ Надежное соединение питающих кабелей с абонентскими кабелями.

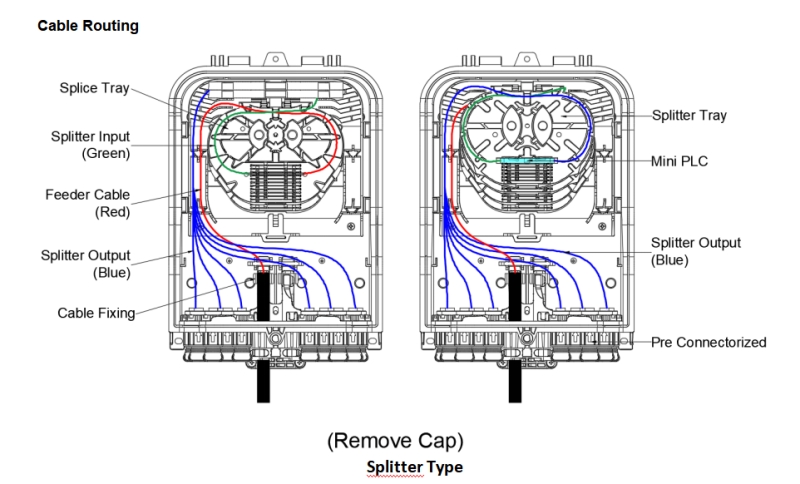

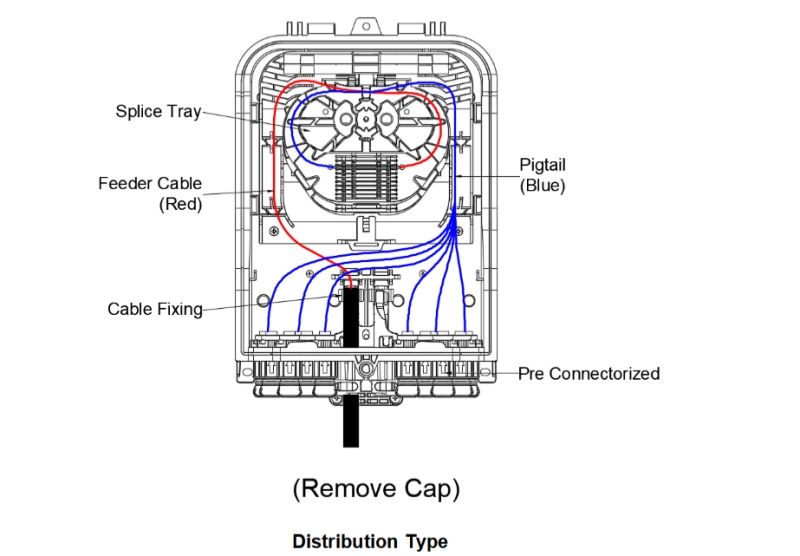

Внутренняя маршрутизация и структура

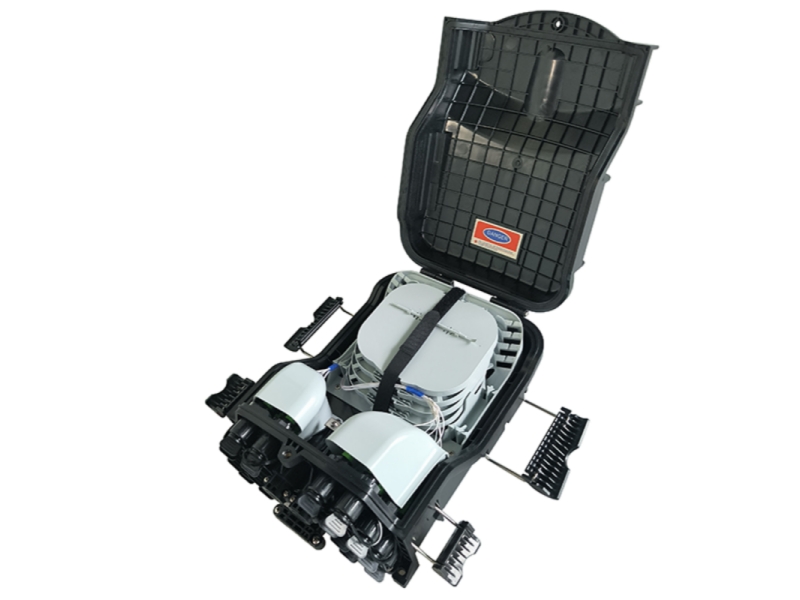

Inside view of 16-port aerial drop joint closure with splice trays

Внутренняя структура

Pre-terminated SC and LC waterproof adapters on FTTH terminal box

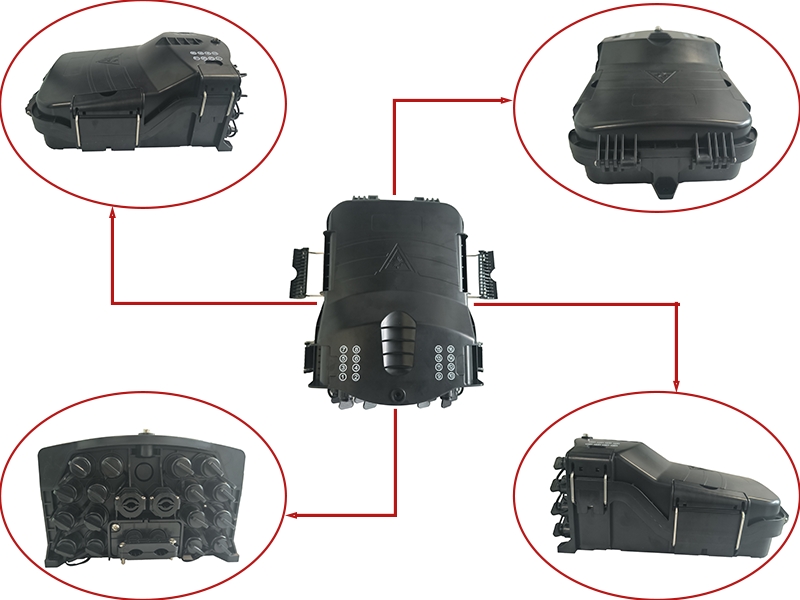

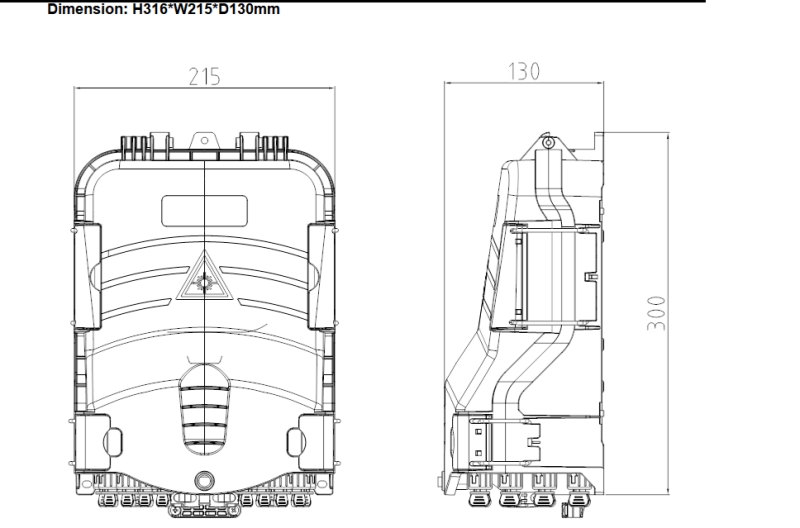

Многоракурсный обзор

Multi-angle views of outdoor pole-mounted fiber distribution closure

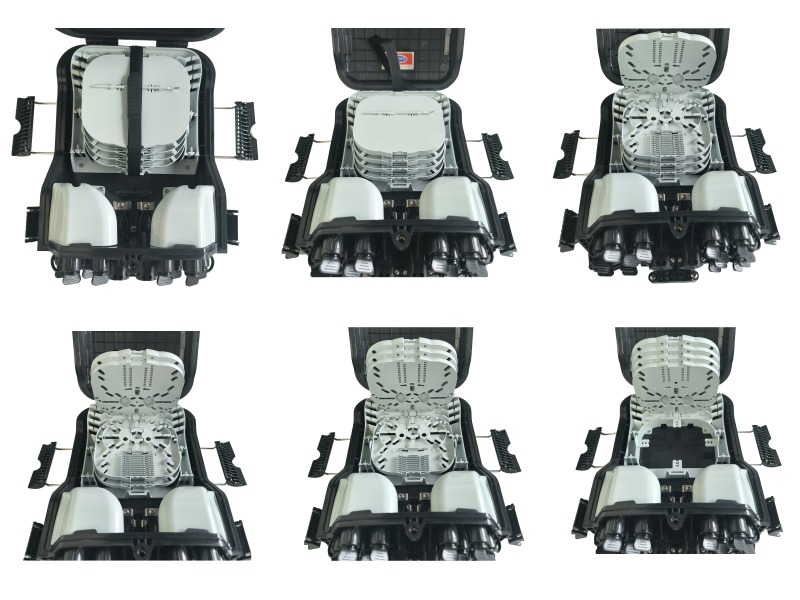

Откидные кассеты.

Internal cable routing and splitter configuration diagram for FAT box

Flip-up splice cassettes inside 96-fiber capacity joint closure

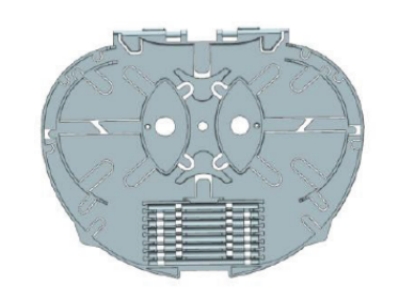

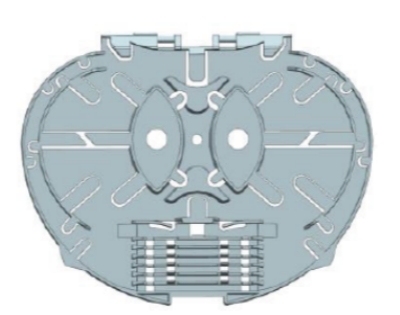

Технические характеристики кассет

Элемент	Лоток для склейки А	Лоток для склейки B
Габариты (В x Ш x Г; мм)	134 × 104 × 8	134 × 104 × 4
Вес нетто (кг)	0,021	0,015
Цвет	Настраиваемый	Настраиваемый
Картина
Материал	ПК+АБС	ПК+АБС
Мощность сварки (ядер)	12, 1 слот для ПЛК 1/8	8

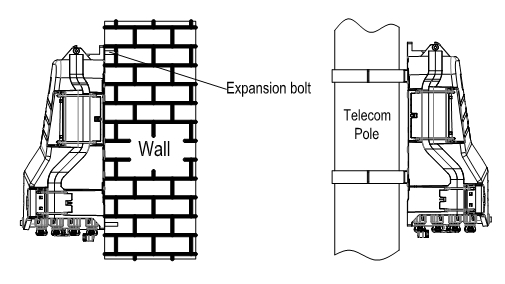

Инструкция по установке

Настенный монтаж

Просверлите в стене 3 отверстия в соответствии с размерами монтажа, вставьте распорные болты, установите коробку так, чтобы она совпадала с отверстиями, и закрепите болтами для надежной фиксации.

Установка на опоре

Для обеспечения надежной и устойчивой наружной установки плотно закрепите 2 комплекта хомутов на телекоммуникационном столбе.

Информация о товаре и заказе

Имя	Модель	Размеры (мм)	Максимальная вместимость (Завершение)	Максимальная вместимость (Сплайс)	Примечания
Терминал доступа к оптоволокну	FAT-16SC	316 × 215 × 130	16	16 / 96	Возможность размещения 4 миниатюрных стальных разветвителей для ПЛК (4 шт. 14, 21:8 или 1:16). Максимальное количество водонепроницаемых адаптеров: 16*SC. Возможность сращивания 96 волокон (4 лотка, 24 волокна в лотке).
Терминал доступа к оптоволокну	FAT-8SC+4DLC	316 × 215 × 130	16	16 / 96	Возможность размещения 4 миниатюрных стальных ПЛК-разветвителей. Максимальное количество адаптеров: 8SC/APC + 4LC/APC двухсторонних водонепроницаемых адаптера. Соединение 96 волокон (4 лотка, 24 волокна в лотке).

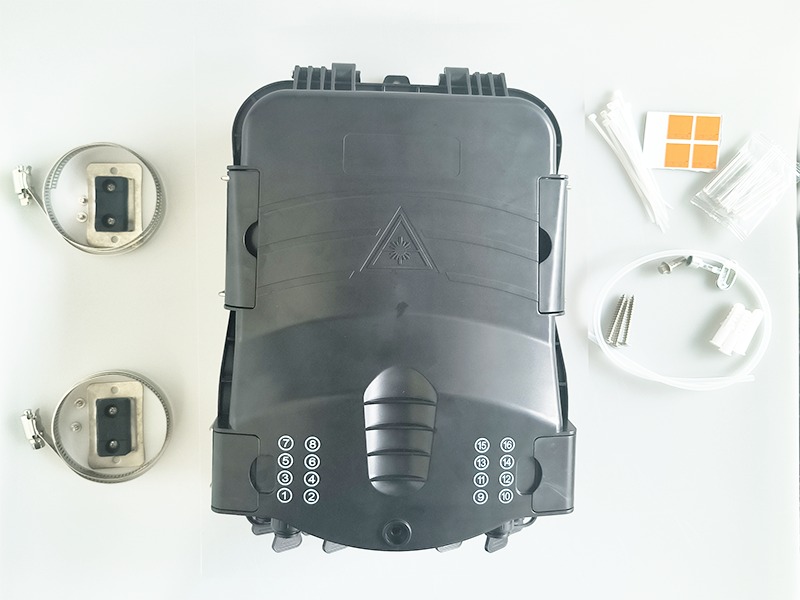

Содержимое упаковки и аксессуары

Fiber Access Terminal Package Contents including pole mount clamps, screws, and zip ties

Часто задаваемые вопросы

Q Выдержит ли эта застежка FAT суровые условия эксплуатации на открытом воздухе?

A: Да, безусловно. В нем есть Уровень водозащиты IP-68 Изготовлен из прочных материалов ABS и PC+ABS, а также антикоррозийных металлических пластин и болтов. Специально разработан для надежного наружного применения на опорах или стенах.

Q Какова максимальная пропускная способность при сращивании и разделении волокон?

A: Этот терминал доступа к оптоволокну может вмещать до 96 точек соединения на 4 лотках (24 волокна на лоток). Для разделения волокон предусмотрена возможность размещения до 4 миниатюрных стальных PLC-разветвителей (например, четырех разветвителей 1:4, двух разветвителей 1:8 или одного разветвителя 1:16).

Q Какие типы адаптерных портов доступны для этой модели?

A: Мы предлагаем такие конфигурации, как FAT-16SC, поддерживающая до 16 водонепроницаемых адаптеров SC, и FAT-8SC+4DLC, которая сочетает в себе до 8 адаптеров SC/APC и 4 дуплексных водонепроницаемых адаптера LC/APC, обеспечивая гибкие решения с предварительной обработкой для различных потребностей проектов.
