144-жильная оптическая патч-панель высокой плотности для FTTX/PON

Дом Продукты 1. Решения для оптоволоконных соединений 1.1 ODF — оптоволоконное распределение

144-жильная оптическая патч-панель высокой плотности для FTTX/PON

High Density 144 Fibers ODF Internal Splice Area

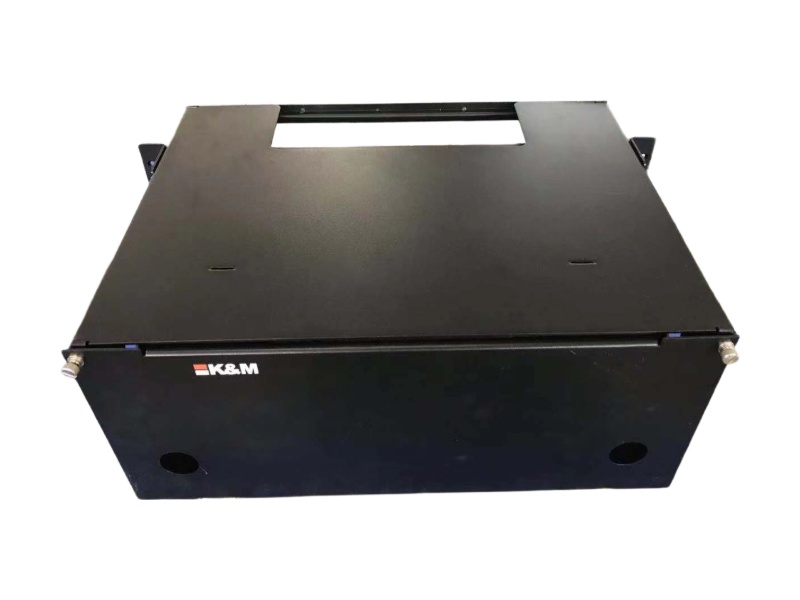

4U 144 Ports Fiber Optic Patch Panel ODF

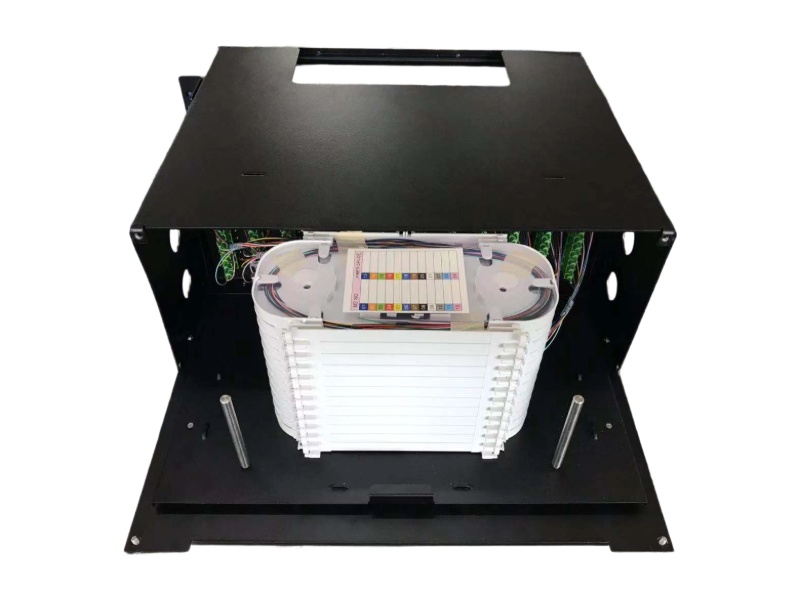

19-Inch Sliding Rack Mount Optical Distribution Frame

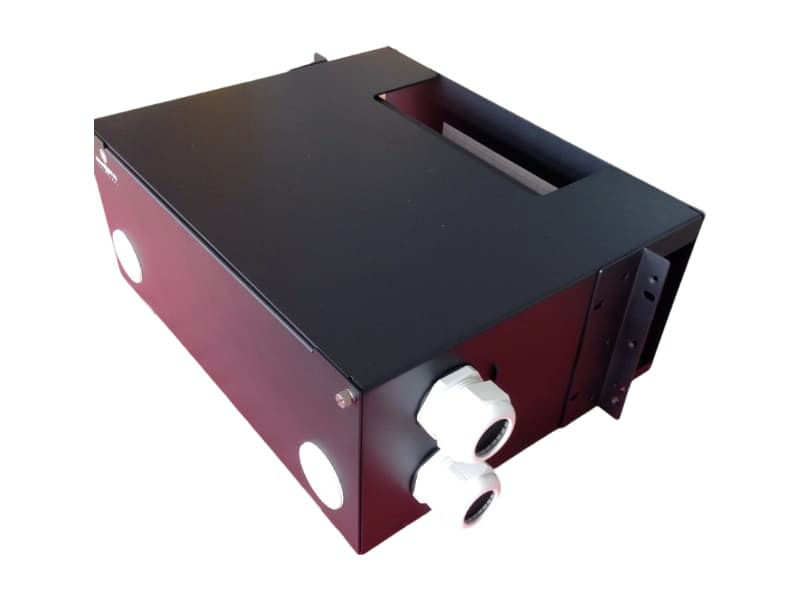

144 Port Fiber Patch Panel Rear Cable Entry

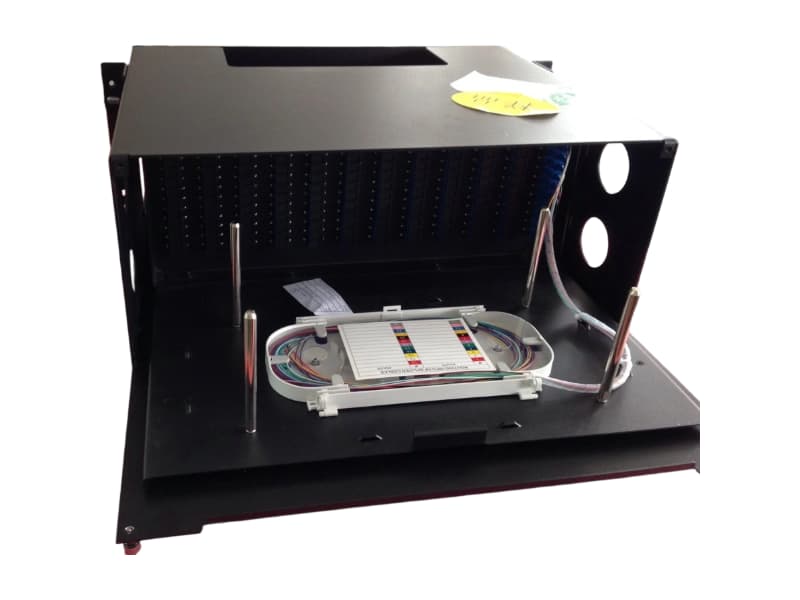

Modular 144 Core Fiber Optic Patch Panel

144-жильная оптическая патч-панель высокой плотности для FTTX/PON

Name: 144-жильная оптическая патч-панель высокой плотности для FTTX/PON
Availability: InStock

Оптическая патч-панель/распределительная рама K&M (144 порта) — идеальное решение для высокопроизводительных и высокоплотных оптоволоконных приложений. Разработанная как 4U-модуль для установки в стойку, она органично объединяет в одном прочном корпусе функции зачистки, крепления, сращивания, оконечной обработки, намотки и хранения оптических кабелей. Благодаря модульным адаптерным пластинам, встроенной системе управления патч-кордами и высокой гибкости прокладки кабелей (входы справа, слева и сзади; выходы спереди и с двух сторон), она обеспечивает удобство эксплуатации и обслуживания. Она идеально подходит для сложных условий эксплуатации, таких как системы FTTX, сети PON, локальные сети и каналы кабельного телевидения.

Inquiry now

Основные характеристики

■ Патч-панель для установки в стойку, 19 и 21 дюйм (высота 4U)
■ Высокая пропускная способность по оптоволокну — до 144 волокон/портов.
■ Материал: Легкая, высококачественная холоднокатаная сталь с пластиковым напылением поверхности.
■ Входные кабели справа, слева и сзади; выходные кабели с двух передних сторон.
■ Модульные переходные пластины со встроенной системой организации патч-кордов.
■ Интегрированные функции: крепление кабеля, сращивание, оконечная обработка, намотка и хранение.
■ Идеальная конструкция трассы прокладки оптоволокна для обеспечения минимального радиуса изгиба.

Приложения

■ Внутренняя оконечная обработка оптоволокна
■ Системы FTTX и сети PON
■ Высокоплотные локальные сети и кабельные каналы связи
■ Распределение оптических сигналов в центрах обработки данных

Технические характеристики

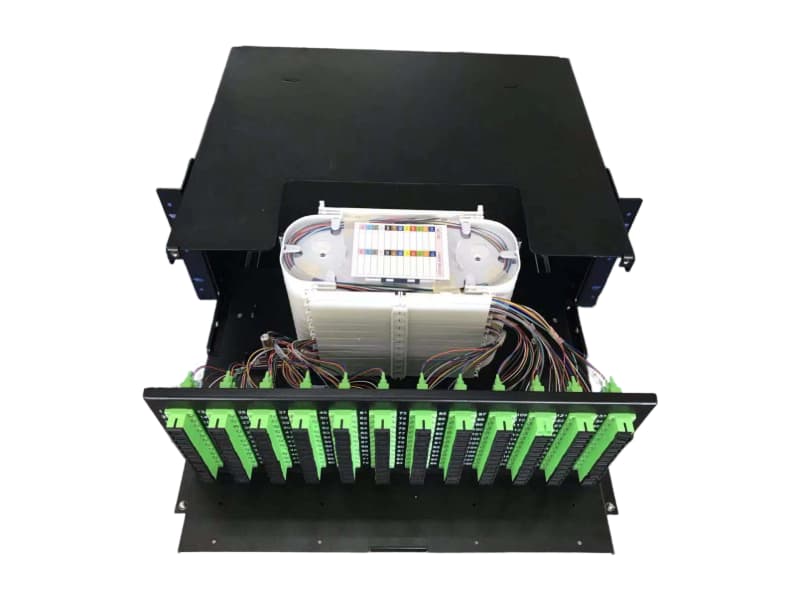

ОБЩИЙ ДИЗАЙН

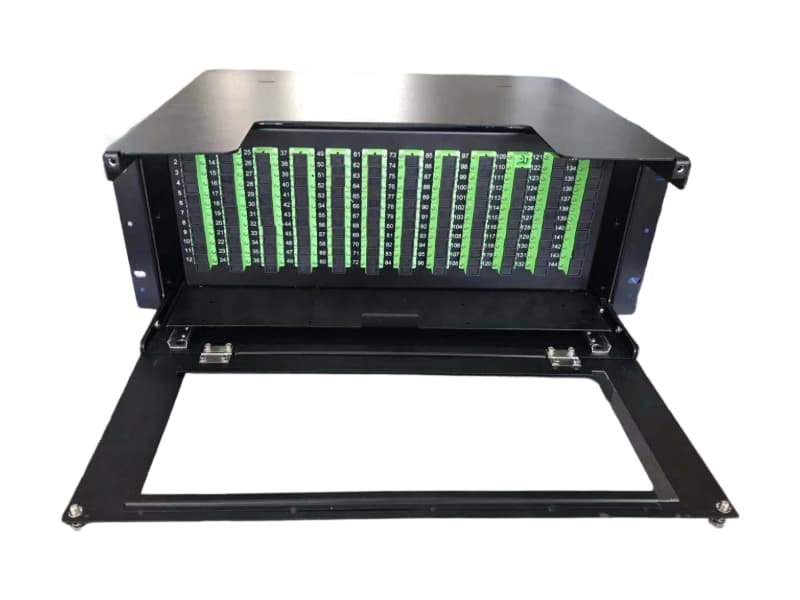

СИСТЕМА СОЕДИНЕНИЯ

АДАПТЕРНЫЕ ПЛАСТИНЫ

ОРГАНИЗАЦИЯ ПРОВОДОВ

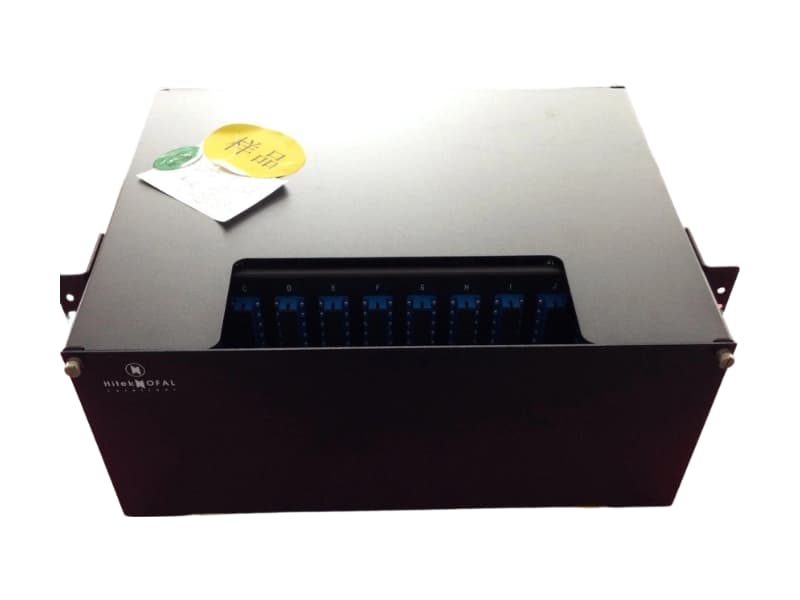

ЗАДНИЕ ПОРТЫ ВВОДА/ВЫВОДА

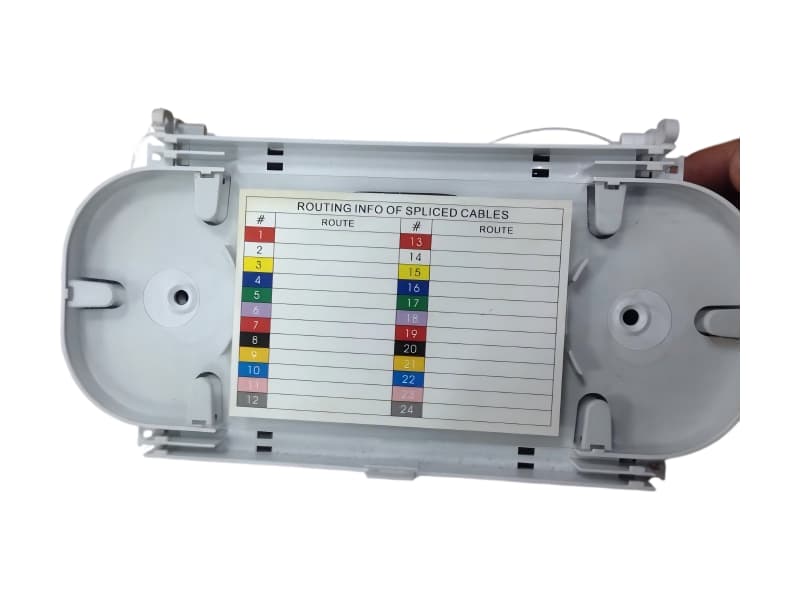

КРЕПЛЕНИЕ КАБЕЛЯ

КРЕПЛЕНИЕ В СТОЙКУ

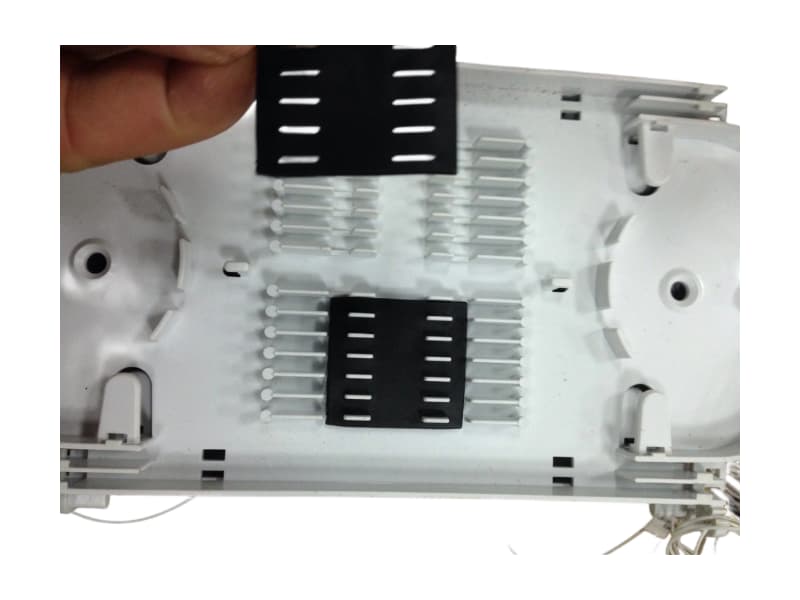

ОБЛАСТЬ СОЕДИНЕНИЯ

ВВОД КАБЕЛЯ

ПЕРЕДНЯЯ ПАНЕЛЬ

Технические характеристики

Пропускная способность оптоволокна	До 144 волокон
Тип адаптера	SC Симплекс
Тип установки	19-дюймовая стойка для монтажа в стойку (выдвижная)
Высота	4U (подходит для телевизоров 21" и 23" с кронштейнами)
Материал	Высококачественные холоднокатаные стальные листы
Отделка поверхности	Пластик, нанесенный методом распыления
Габариты (В×Ш×Г)	176 x 482 x 350 мм
Оптические характеристики	Затухание ≤ 0,5 дБ; Коэффициент отражения ≥ 40-60 дБ
Рабочая температура	от -20°C до +40°C

Информация о заказе

Название продукта	Код заказа	Модель	Максимальная вместимость	Размеры (мм)	Приложение
ODF для монтажа в стойку	KMODF144SCxxyz	144 порта SC симплекс	144 ядра	176 × 482 × 350	Стойка 19 дюймов (4U)

Информация об упаковке

Упаковка	1 шт. / коробка
Картонная упаковка	Стандартная экспортная жесткая картонная коробка
Входящие в комплект аксессуары	Лотки для сращивания кабелей, комплекты для крепления кабелей, винты для стоек.
Настройка	Доступно по запросу (логотип/цвет/вместимость)

Часто задаваемые вопросы

Q Можно ли установить этот ODF в стандартные 19-дюймовые серверные стойки?

A: Да. Наш. 144-портовая оптоволоконная патч-панель является стандартом 19-дюймовая стойка для монтажа в стойку Конструкция высотой 4U. Кроме того, ее можно адаптировать для стоек 21 или 23 дюйма с помощью соответствующих монтажных кронштейнов, что делает ее очень универсальной для различных серверных помещений.

Q В чём преимущества конструкции скользящего типа?

A: Он скользящая коммутационная панель Конструкция обеспечивает удобство эксплуатации и обслуживания. Она обеспечивает легкий доступ к внутренним компонентам. модульные переходные пластины и область соединения без извлечения всего устройства из стойки, что облегчает эффективную зачистку, крепление и намотку волоконных кабелей.

Q Как ODF обеспечивает качество распределения сигнала высокой плотности?

A: В состав устройства входит идеальный проект оптоволоконного маршрута что обеспечивает минимум радиус изгиба волокон Обеспечивается защита от потери сигнала. Благодаря высококачественной конструкции, он обеспечивает низкое затухание сигнала в разъеме (≤0,5 дБ) и высокие коэффициенты отражения (APC ≥60 дБ, UPC ≥50 дБ), что соответствует требованиям. сети PON и системы FTTX.

Q Можно ли использовать разные типы оптоволокна с этим 144-портовым ODF-фильтром?

A: Да. ODF применим ко всем типам кабелей. В зависимости от ваших конкретных потребностей вы можете заказать конфигурации для Одномодовый (SM) или Многорежимный (MM) волокна, поддерживающие определенные типы волокон, такие как G652D, G657A, или ОМ1/ОМ2/ОМ3.
