GJS-SPM009 Купольный соединитель для волокон, механический тип.

Дом Продукты 1. Решения для оптоволоконных соединений

GJS-SPM009 Купольный соединитель для волокон, механический тип.

GJS-SPM009 Купольный соединитель для волокон, механический тип.

Name: GJS-SPM009 Купольный соединитель для волокон, механический тип.
Availability: InStock

Разработанное для оптимальной работы в сетях PON, это соединительное устройство является идеальным решением для оконцовки и распределения оптоволоконных кабелей. Идеально подходит для развертывания FTTX, обеспечивает бесперебойный доступ к терминалам A/B, поддерживает сварку отдельных волокон с малым количеством контактов и гарантирует надежное крепление и вывод многоволоконных кабелей.

Inquiry now

Основные характеристики

■ Распределительный соединитель, способный вмещать кабели различных типов и диаметров (6-9 мм для микрокабелей и 13-18 мм для кабелей в кабельных каналах).
■ AВ комплект к антенным опорам должны входить все необходимые аксессуары.Между сторонами должно быть пространство для неразрезанных трубок, предназначенное для их размещения.
■Термоусадочная трубка должна входить в комплект поставки, количество звеньев: 288. Возможность прокладки волоконных жил внутри соединения от одной кассеты к другой.
■Способы установки: надземный, подземный, настенный, на опоре, в смотровом колодце;Устойчивый к старению пластик и коррозионностойкие металлообрабатывающие узлы
■Корпус изготовлен из модифицированного высокопрочного инженерного пластика, обладающего высокой прочностью и коррозионной стойкостью, длительным сроком службы и превосходными герметизирующими свойствами.
■Он имеет в общей сложности 9 кабельных портов: 8 круглых и 1 овальный для кабеля диаметром Φ7-26 мм, а также 2 больших отверстия и 1 овальный порт, в которые можно использовать неразрезанный кабель средней длины.
■Наложенная друг на друга конструкция сплайс-кассет и независимого изоляционного заземляющего устройства в куполе обеспечивает гибкую, удобную и безопасную конфигурацию количества жил оптического волокна, расширение и заземление оптического кабеля.
■Срок службы не менее 20 лет
■Степень защиты IP: IP68

Приложения

■ Сети PON: Применимо к оконечным соединениям разветвляющихся оптических кабелей в оптических сетях связи PON.
■ Доступ по технологии FTTX: используется в сетях FTTX для доступа к оптическим кабелям на концах A/B-каналов.
■ Сварка волокон: подходит для сварки одноволоконных кабелей малой пропускной способности.
■ Организация кабелей: Идеально подходит для вывода и фиксации многоволоконных кабелей доступа.
■ Универсальные возможности установки: поддерживаются различные способы установки, включая надземную, заглубленную (непосредственно в землю), настенную, на опоре и в смотровом колодце.

Представления о продукте и внутренняя структура

Exterior Top View of Dome Fiber Splice Closure

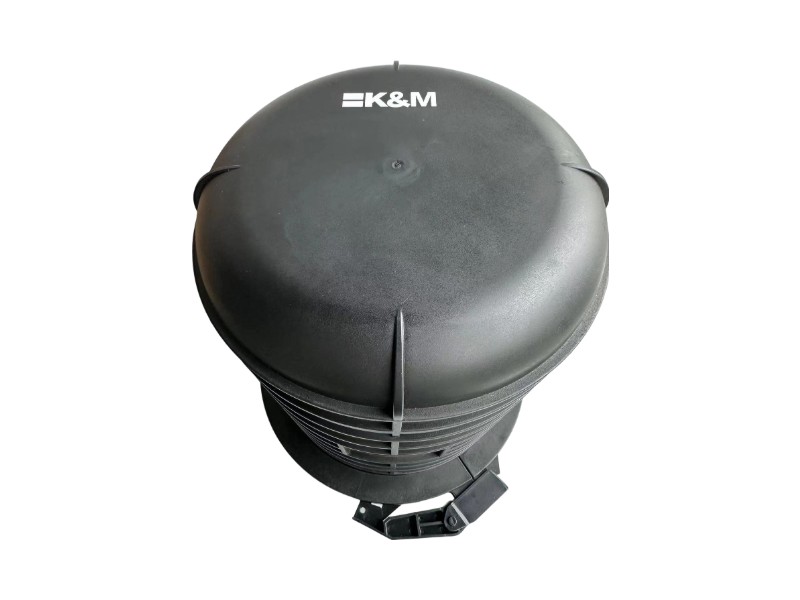

Внешний вид сверху

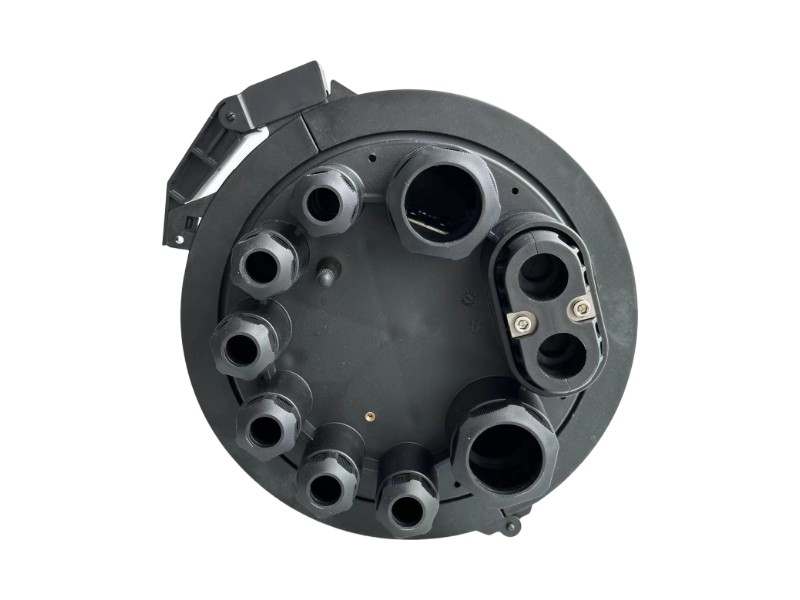

Вид снизу снаружи

Disassembled View showing Internal Splice Trays

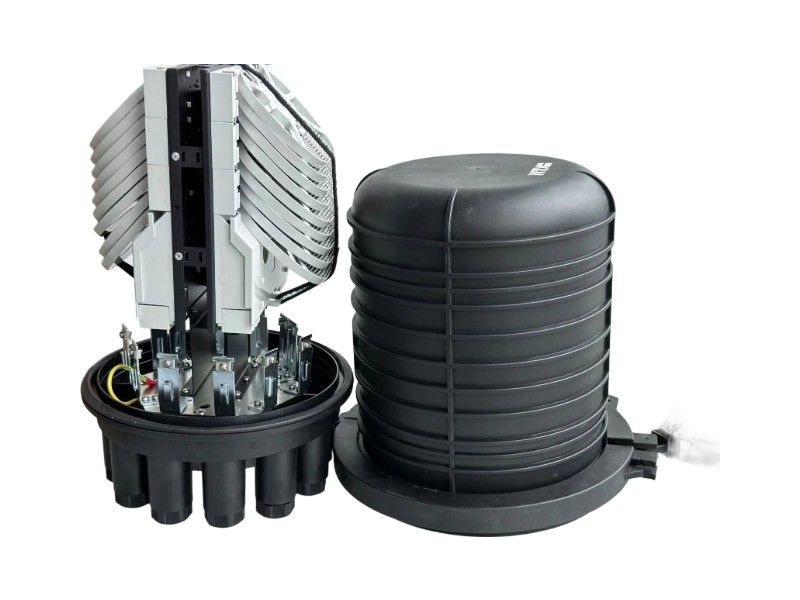

Вид внутренней структуры

Физическая работоспособность

Полный контроль радиуса изгиба	радиус изгиба > 30 мм
Воспламеняемость	GB5169.7 Эксперимент А
Условия окружающей среды - Рабочая температура	-40℃~+65℃
Условия окружающей среды - относительная влажность	≦ 85% (+30℃)
Условия окружающей среды - атмосферное давление	70~106 кП
Условия окружающей среды - Температура хранения	-25℃~+60℃
Сила напряжения	При напряжении постоянного тока менее 15 кВ, без пробоя или перекрытия.
Сопротивление изоляции	≥2×10⁴ МОм
Сила растяжения	≥800Н
Герметичность	Надуйте крышку, создав внутреннее давление 100 кПа, затем опустите крышку в воду более чем на 15 минут, при этом не должно быть ни пузырьков, ни падения давления.
Ударопрочность	Выдерживает нагрузку 20 Н·м после 3 ударов; на корпусе нет трещин.

Внутренняя структура линейного оптоволоконного соединительного муфты

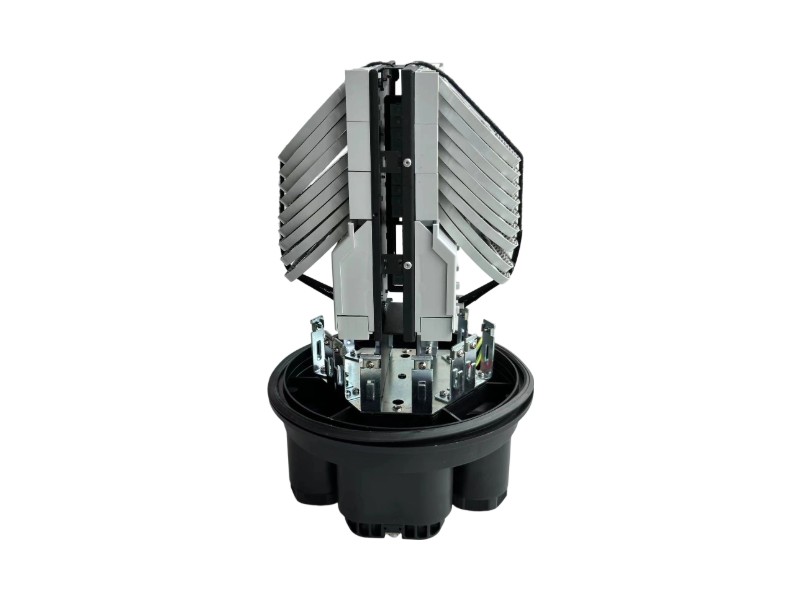

Внутренний вид 1

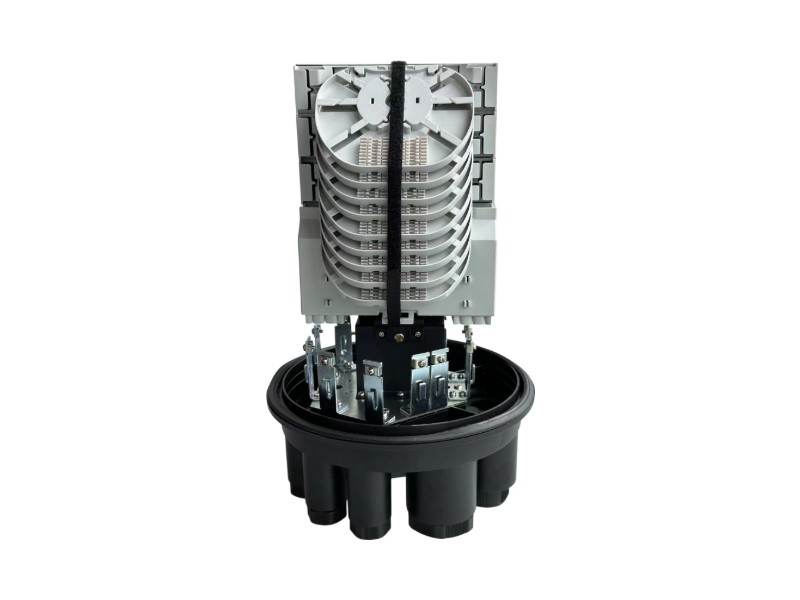

Внутренний вид 2

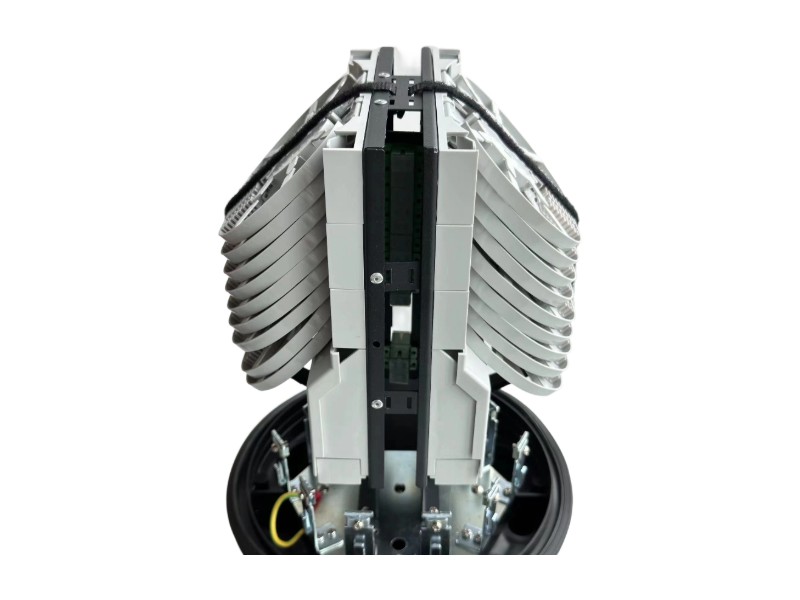

Внутренний вид 3

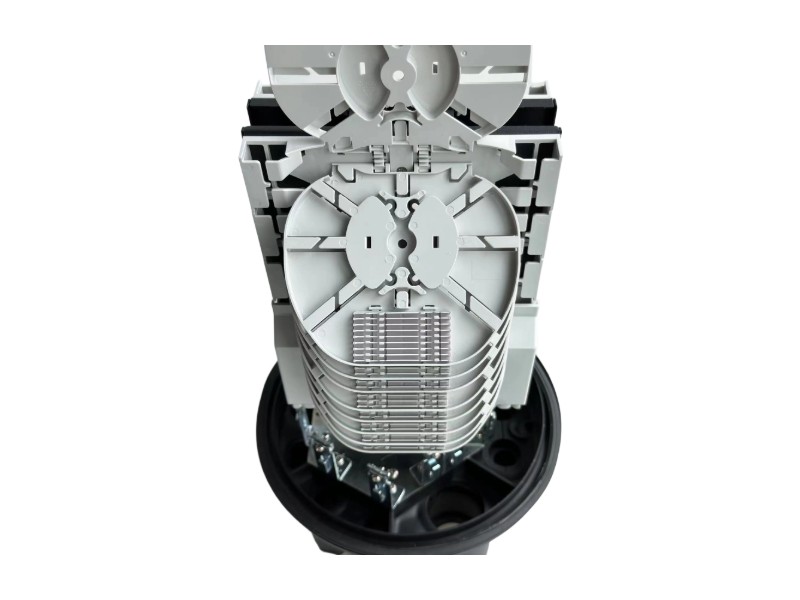

Внутренний вид 4

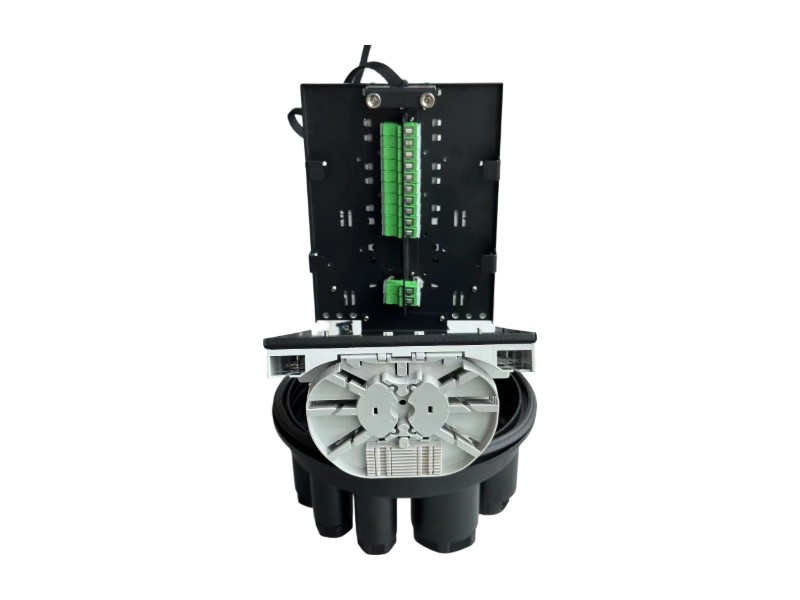

Внутренний вид 5

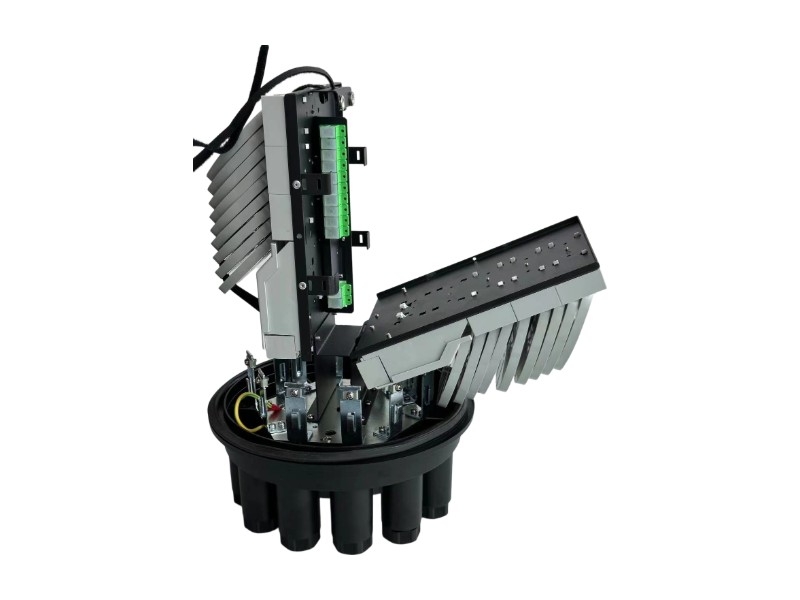

Внутренний вид 6

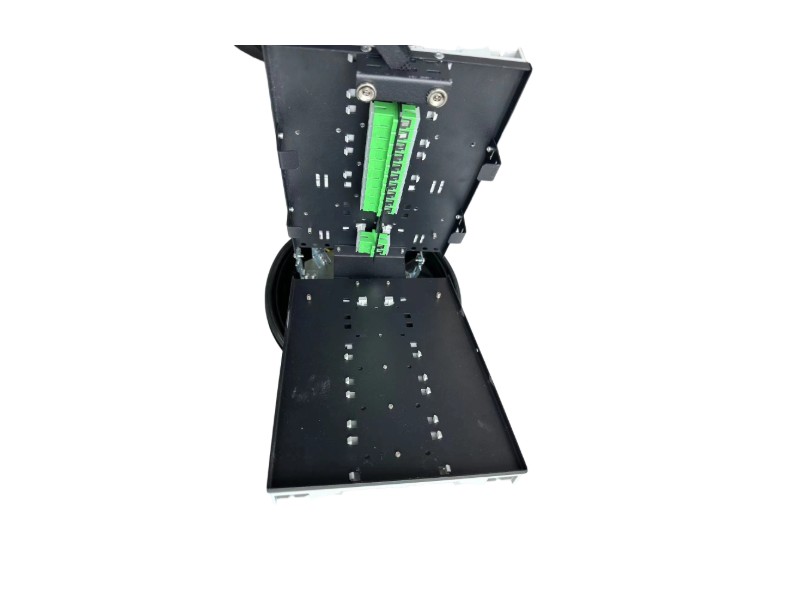

Детальный вид 7

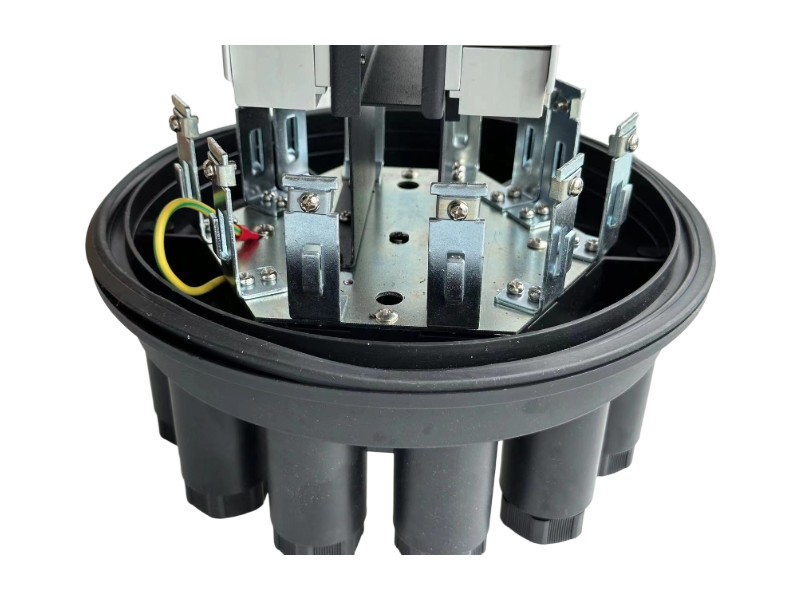

Детальный просмотр8

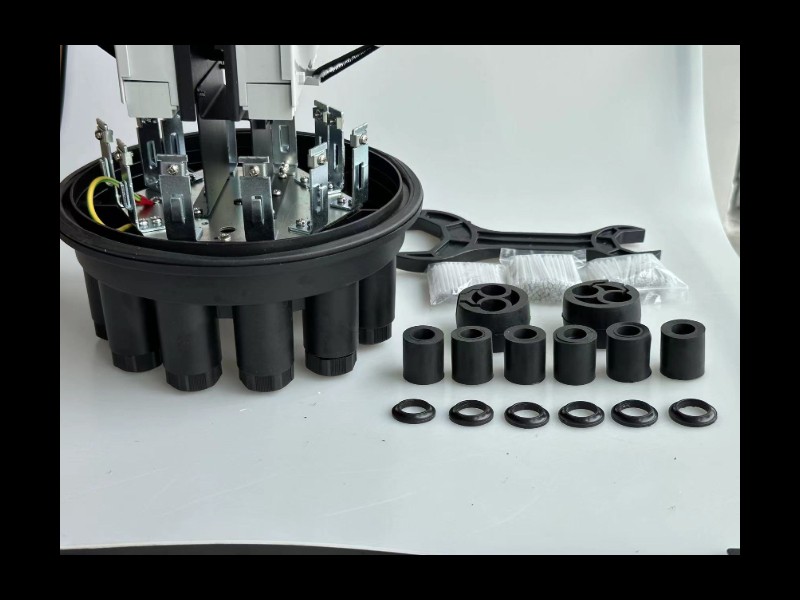

IDetail View 9

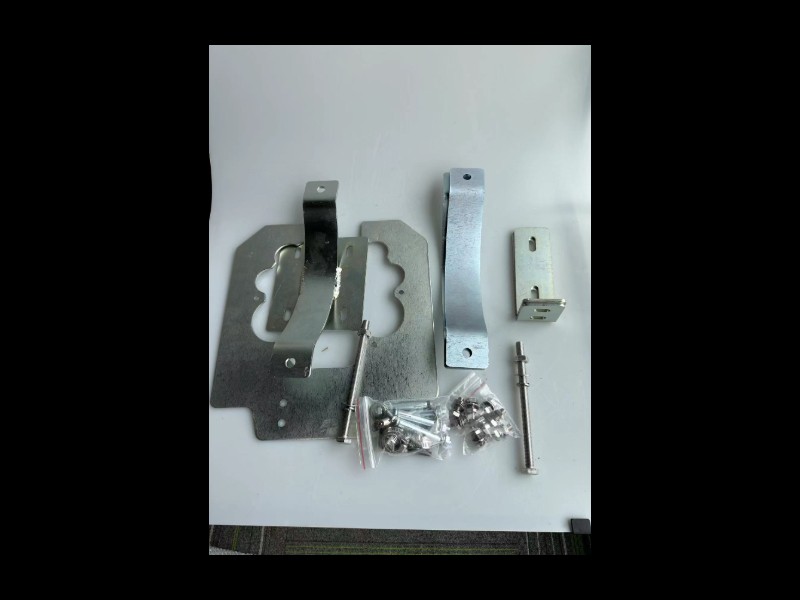

Детальный просмотр10

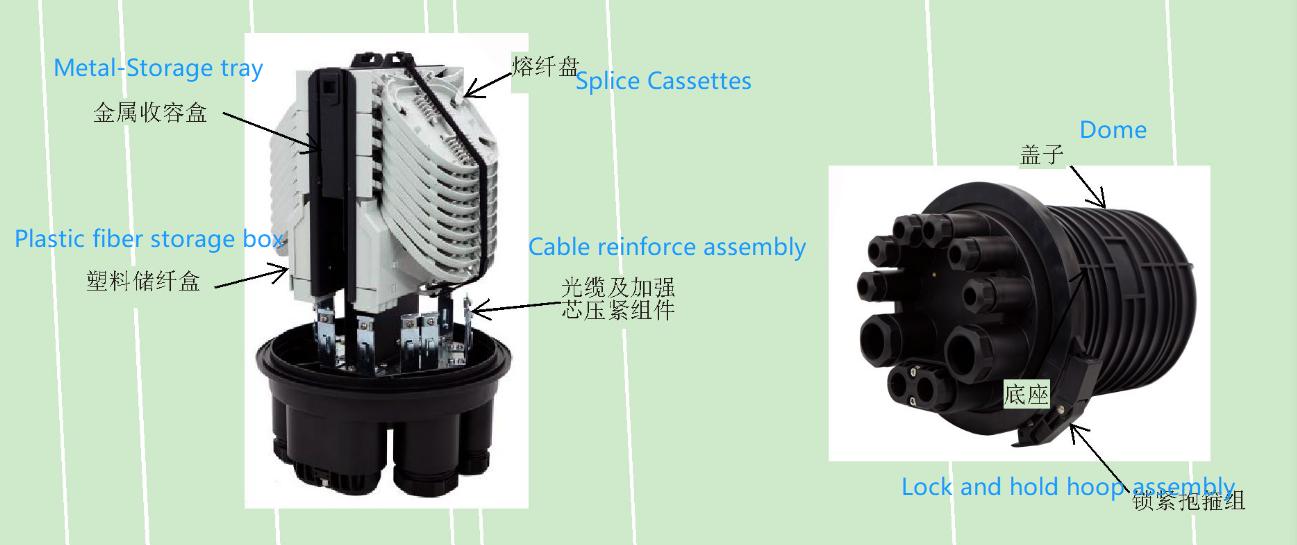

Схема конструкции соединения волоконно-оптического кабеля в куполе

Информация для заказа

Модель продукта	GJS-SPM009-8	GJS-SPM009-24
Размеры (мм)	Φ325×395	Φ325×395
Диаметр кабеля (мм)	Φ7-Φ26	Φ7-Φ26
Емкость кассеты для сращивания (количество жил)	8	24
Количество кассет (шт.)	36	18
Пропускная способность соединения (жильцы)	288	432

Товарная накладная

Название товара	Количество	Название товара	Количество
Закрытие купола	1 комплект	Инструкция по установке	1 шт.
Шестигранный ключ	1 комплект	Настенные аксессуары	1 шт.
Защитные трубки для сращивания, 12 шт./упаковка	В соответствии с мощностью	Аксессуары для установки на столб	1 шт. (опция)
Зажим для горла Φ13-Φ19	10 шт.	Винт с наружным шестигранником M8×20 (с плоской шайбой, пружинной шайбой и гайкой)	8 комплектов
Зажим для горла Φ19-Φ29	2 шт.	Винт с наружным шестигранником M10×150 (сквозной провод)	2 шт. (опция)
Таблеточный пресс Φ15	4 шт.	Шестигранная гайка M10 + пружинная шайба + плоская шайба	2 шт. (опция)
Прессовальный блок в форме восьмерки	4 шт.	Саморезы M5×16 + плоская пружинная прокладка	4 комплекта
уплотнительная резина Φ27	6 шт.	Металлический распорный винт	4 комплекта
уплотнительная резина Φ51-Φ17	2 шт.	-	-
пластиковый гаечный ключ	1 шт.	-	-

Содержимое упаковки и аксессуары

Часто задаваемые вопросы

Q Какова максимальная пропускная способность волоконного канала купольного кожуха GJS-SPM009?

A:Купольный соединитель GJS-SPM009 предназначен для сетей высокой плотности и поддерживает максимальную пропускную способность до 432 жил. В зависимости от требований вашей сети, он может быть сконфигурирован либо с 36 кассетами (для 288 жил), либо с 18 кассетами (для 432 жил), обеспечивая превосходную масштабируемость для расширения вашей оптической сети.

Q Поддерживает ли данное устройство для сращивания волокон неразрезанные кабели в середине пролета?

A:Да, он имеет в общей сложности 9 кабельных портов, включая 8 круглых и 1 овальный. Овальный порт специально разработан для размещения неразрезанных кабелей средней длины диаметром от Φ7 мм до 26 мм, что делает непрерывную прокладку кабеля очень гибкой и удобной без необходимости сращивания основного кабеля.

Q В каких условиях целесообразно устанавливать этот купольный кожух?

A:Благодаря высокому классу защиты IP68 и прочному корпусу из инженерного пластика, устройство надежно работает в суровых условиях окружающей среды. Поддерживаются различные способы установки, включая надземную (воздушную), настенную, на столб, заглубленную (прямую) и смотровую установку.
