Корпус для механической герметизации оптоволоконного соединения GJS-6814-C FTTX/PON

Дом Продукты 1. Решения для оптоволоконных соединений

Корпус для механической герметизации оптоволоконного соединения GJS-6814-C FTTX/PON

6-Port Mechanical Seal Fiber Optic Joint Box for FTTX Networks

High-Density 1152 Core Ribbon Horizontal Fiber Splice Enclosure

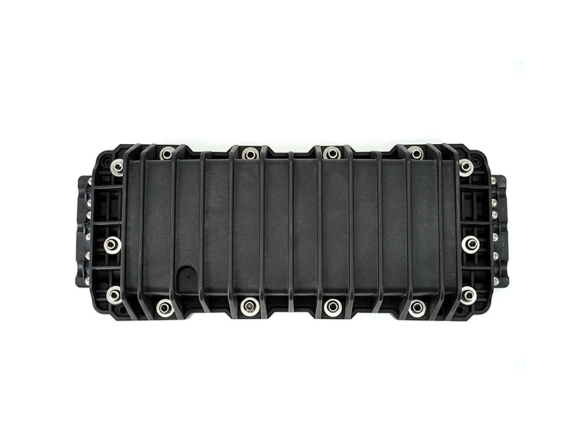

Stacked PC+ABS Splice Trays Inside GJS-6814-C Fiber Distribution Closure

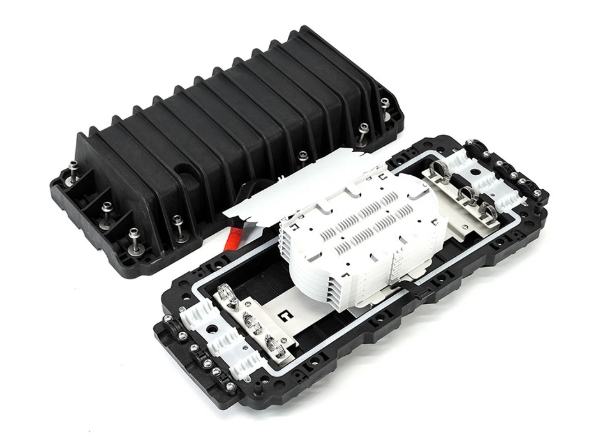

Aerial Mounted GJS-6814-C Inline Fiber Splice Case

Корпус для механической герметизации оптоволоконного соединения GJS-6814-C FTTX/PON

Name: Корпус для механической герметизации оптоволоконного соединения GJS-6814-C FTTX/PON
Availability: InStock

GJS-6814-C — это прочный, защищенный от влаги и пыли (IP68) линейный оптоволоконный соединитель, предназначенный для сетей высокой плотности, поддерживающий до 1152 ленточных жил и обеспечивающий надежное механическое уплотнение 6 портов. Изготовленный из прочных полимерных материалов, он предлагает универсальное и надежное решение для распределения сигнала в воздушных, подземных и настенных сетях FTTX/PON.

Inquiry now

Основные характеристики

■ Разработан для распределения нагрузки в сетях высокой плотности, поддерживает огромную емкость до 1152 ленточных ядер или 288 ядер в пучках, размещаемых максимум в 6 лотках.
■ Изготовлен из прочного полимерно-модифицированного пластика, имеет корпус из PC+GF и внутренние соединительные лотки из PC+ABS для превосходной устойчивости к воздействию окружающей среды.
■ Отличается высокоэффективной механической уплотнительной конструкцией с 6-портовой конфигурацией (3 входа, 3 выхода), для установки которой не требуется специальный инструмент.
■ Имеет продуманную шарнирную конструкцию с прочными винтами, обеспечивающими простое открывание и надежный доступ для планового обслуживания сети.
■ Строго обеспечивается целостность сигнала благодаря полному контролю радиуса изгиба, гарантирующему, что радиус изгиба волокна остается > 30 мм.
■ Обеспечивает сертифицированную степень защиты IP68 и использует устойчивые к старению пластмассы в сочетании с коррозионностойкими металлообрабатывающими узлами, что обеспечивает срок службы более 20 лет.

Приложения

■ Выступает в качестве критически важного распределительного узла для оконечного подключения разветвляющихся оптических кабелей в современных оптических сетях связи PON.
■ Обеспечивает надежный доступ A/B для мощных оптических кабелей, проложенных в рамках обширной инфраструктуры FTTX.
■ Идеально подходит для вывода и надежной фиксации многоволоконных кабелей доступа большой пропускной способности, а также для сращивания одноволоконных линий малой пропускной способности.
■ Благодаря широким возможностям развертывания, система позволяет осуществлять сложные монтажные работы, включая воздушную установку, прокладку трубопроводов вдоль стен, установку в колодцах и подземную установку.

Представления о продукте и внутренняя структура

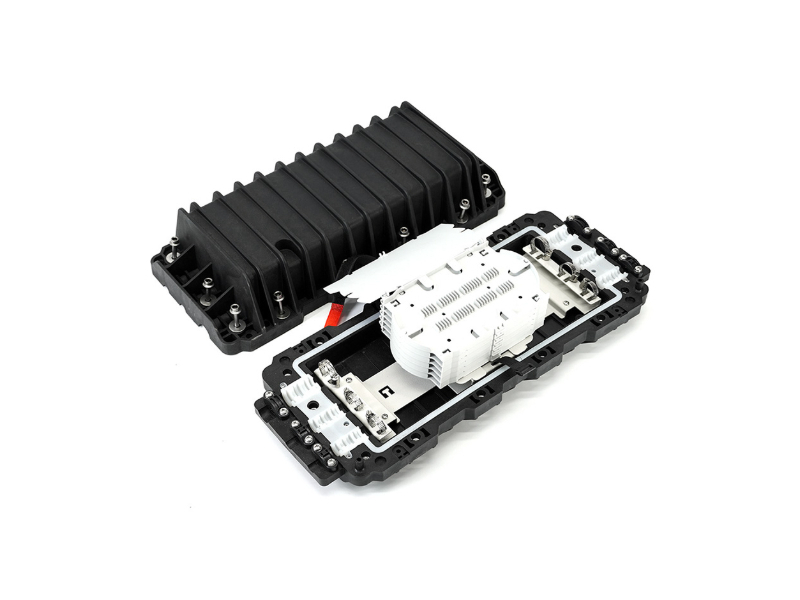

GJS-6808-B product appearance with hinged buckle design

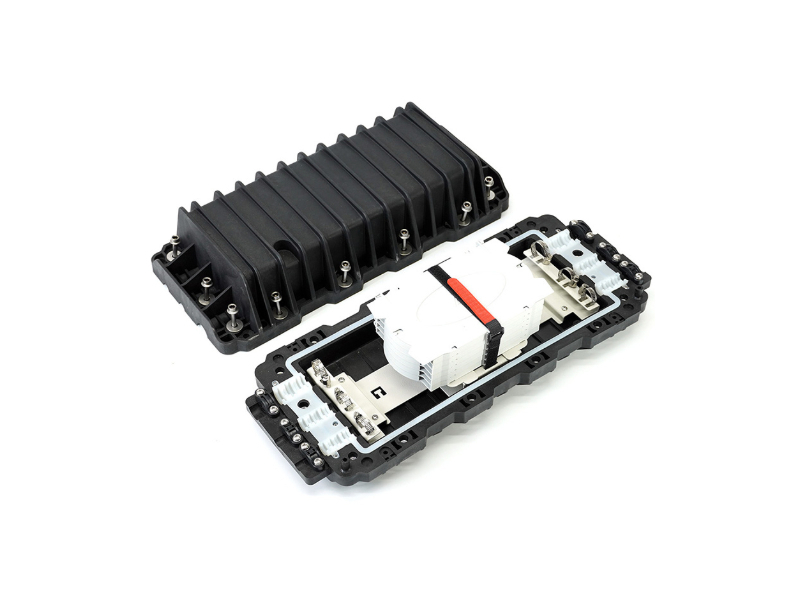

Внутренние лотки для сращивания проводов при открытой крышке

Internal PC+ABS splice tray showing fiber routing

Схема расположения лотков для надежного соединения проводов

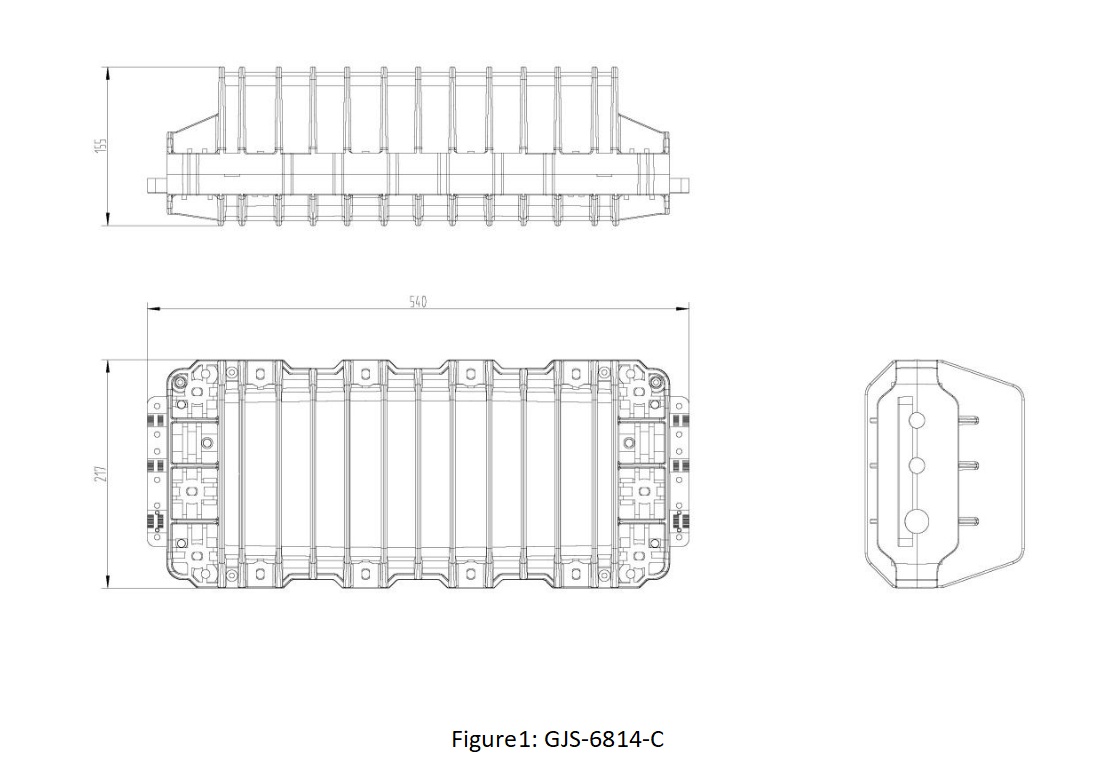

Structure drawing of GJS-6808 with dimensions

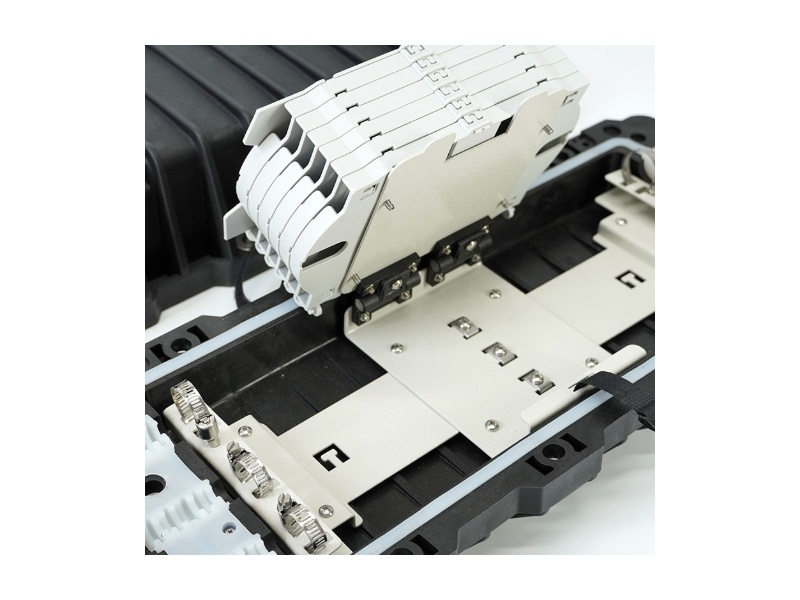

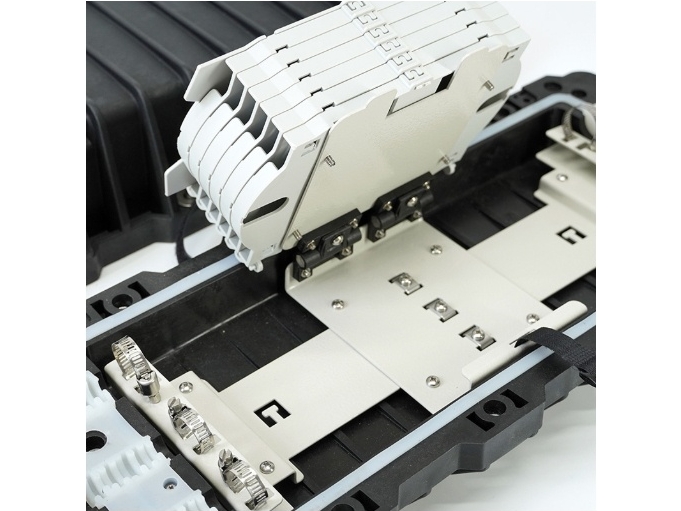

Вид механизма откидного подноса

GJS-6814-C IP68 Inline Mechanical Fiber Optic Splice Closure

Размеры и вместимость

Номер модели.	GJS-6814-C
Стиль	В линию/Горизонтально
Размеры	540 (Д) × 217 (Ш) × 155 (В) мм
Вес (кг)	4.0 - 4.5
Материал	Полимерно-модифицированные пластмассы
Тип уплотнения	Механическое уплотнение
Степень защиты	IP68
Кабельные порты	3 входа и 3 выхода
диаметр кабеля	Φ 10-18 мм
Пропускная способность для сращивания волокон	96/144/288 (связка)/ 576/1152 (лента)
Вместимость лотка	24/48 (связка)/ 6/12 (лента)
Количество подносов	6 макс.
Приложение	Воздушный/Настенный/трубопроводный/Прямой заглубленный монтаж/Канализационный колодец

Физическая работоспособность

Полный контроль радиуса изгиба	радиус изгиба > 30 мм
Воспламеняемость	GB5169.7 Эксперимент А
Условия окружающей среды - Рабочая температура	-40℃~+65℃
Условия окружающей среды - относительная влажность	≦ 85% (+30℃)
Условия окружающей среды - атмосферное давление	70~106 кП
Условия окружающей среды - Температура хранения	-25℃~+60℃
Сила напряжения	При напряжении постоянного тока менее 15 кВ, без пробоя или перекрытия.
Сопротивление изоляции	≥2×10⁴ МОм
Сила растяжения	≥800Н
Герметичность	Надуйте крышку, создав внутреннее давление 100 кПа, затем опустите крышку в воду более чем на 15 минут, при этом не должно быть ни пузырьков, ни падения давления.
Ударопрочность	Выдерживает нагрузку 16 Н·м после 3 ударов; на корпусе нет трещин.

Применение при установке

Воздушная установка

Разработан специально для безопасной установки в воздушных линиях электропередачи, для обслуживания высокопроизводительных абонентских узлов.

Настенный/трубопроводный

Обеспечивает исключительную совместимость при настенном монтаже или непосредственной интеграции в сложные инфраструктурные трубопроводы.

прямое захоронение/канализационный люк

Прочная конструкция с классом защиты IP68 и ударопрочностью 16 Н·м позволяет выдерживать экстремальную влажность и давление в канализационных люках и при непосредственном заглублении в землю.

Информация для заказа

Тип	Размер	Размер внутренней коробки	Размер внешней коробки
GJS-6814-C	540×217×155 мм	570×235×180 мм (1 шт.)	580×460×530 мм (6 шт.)

Аксессуары

Стандартные аксессуары

Элемент	Описание	Кол-во
1	Изоляционный кран	1 рулон
2	защитная трубка для сращивания	1 пакет
3	Нейлоновая кабельная стяжка	1 пакет
4	Заглушка дроссельной заслонки	2 шт.
5	Инструкция по установке	1 комплект
6	Трубка из ЭВА	1 рулон

Дополнительный аксессуар

Элемент	Описание	Кол-во
1	Воздушный клапан	1 комплект
2	Крепления для антенного монтажа	1 комплект
3	Крепежные элементы для настенного монтажа	1 комплект
4	Заземляющий проводник	1 комплект

Часто задаваемые вопросы

Q Как ведет себя это прочное заглушка во влажной или подземной среде?

A: Отлично. Корпус обеспечивает степень защиты IP68 и прошел строгую проверку на герметичность. Он безопасно выдерживает внутреннее нагнетание воздуха до 100 кПа при полном погружении в воду более чем на 15 минут, при этом не было зафиксировано ни образования пузырьков, ни падения давления.

Q Каков структурный состав, обеспечивающий ему 20-летний срок службы?

A: В конструкции используются высокопрочные полимерно-модифицированные пластмассы, основной корпус выполнен из PC+GF, а внутренние лотки для сращивания — из PC+ABS. Дополнительное усиление обеспечивают износостойкие пластмассы и коррозионностойкие металлообрабатывающие узлы, что гарантирует срок службы более 20 лет.

Q Какова максимальная пропускная способность оптоволокна и конфигурация портов для GJS-6814-C?

A: Данная линейная модель имеет 6 кабельных портов (3 входа и 3 выхода), рассчитанных на кабели диаметром Φ 10-18 мм. Разработанная для масштабируемости, она вмещает до 6 лотков, поддерживающих максимальную вместимость 288 волокон (пучок) или до 1152 волокон (лента).
