Встраиваемый оптоволоконный соединитель GJS-6808-B (до 144/432 жил)

Дом Продукты 1. Решения для оптоволоконных соединений 1.4 Замыкание оптоволоконного соединения 1.4-2 Встроенная застежка

Встраиваемый оптоволоконный соединитель GJS-6808-B (до 144/432 жил)

Inline Fiber Optic Splice Closure GJS-6808-B Exterior

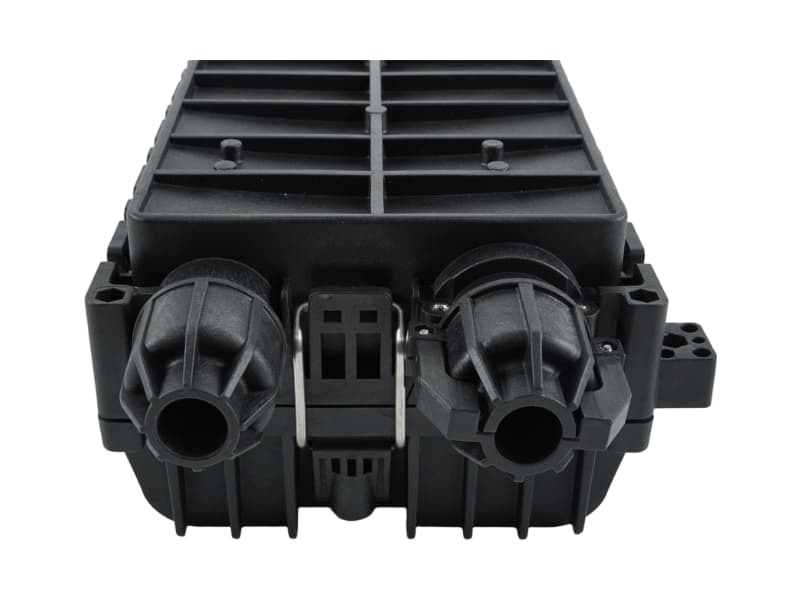

IP68 Waterproof Horizontal Inline Fiber Optic Splice Closure

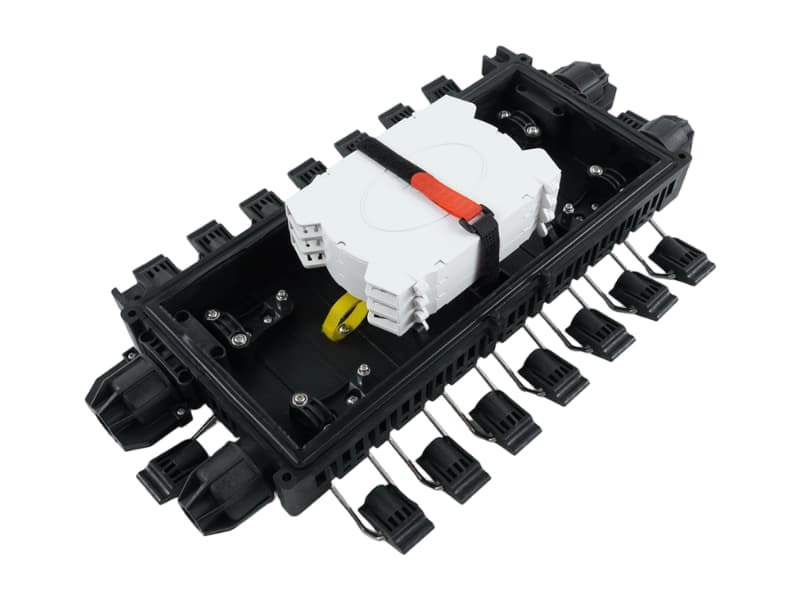

144 Core Inline Fiber Optic Splice Closure with Mechanical Seal

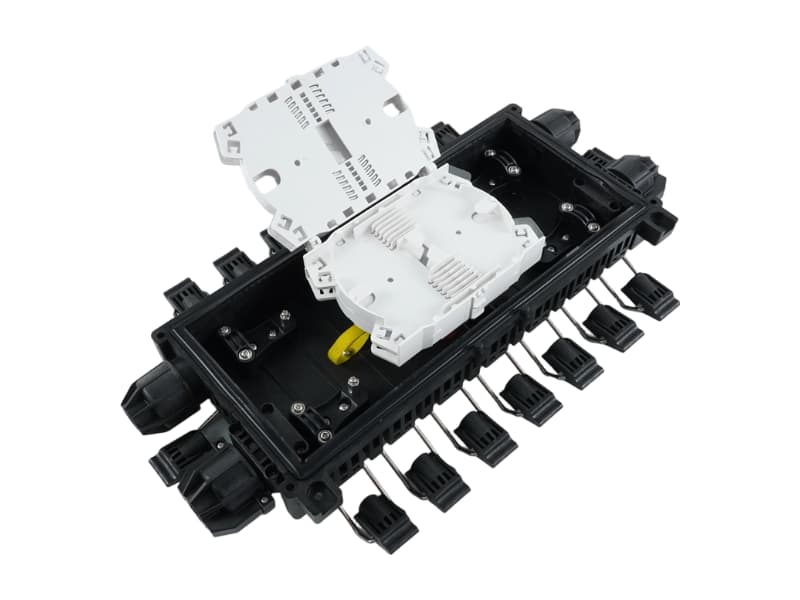

Internal PC+ABS Splice Trays of Inline Fiber Optic Splice Closure

Встраиваемый оптоволоконный соединитель GJS-6808-B (до 144/432 жил)

Name: Встраиваемый оптоволоконный соединитель GJS-6808-B (до 144/432 жил)
Availability: InStock

Оптический соединительный узел применяется для оконцовки ответвленных оптических кабелей в оптических сетях PON. В сетях FTTX оптический соединительный узел используется для доступа к оптическому кабелю на концах A/B, для соединения маломощных одноволоконных кабелей, вывода и фиксации многоволоконных кабелей доступа.

Inquiry now

Основные характеристики

■ Степень защиты IP: IP68
■ Материал: Корпус выполнен из поликарбоната и стекловолокна, а внутри находится лоток для сращивания проводов из поликарбоната и АБС-пластика.
■ Конструкция уплотнения: Механическое уплотнение, не требующее специальной оснастки.
■ Конструкция: Шарнирная, с застежкой-пряжкой, обеспечивающая легкое открывание и закрывание.
■ Крепежные элементы: Затяжные винты и прокладки изготовлены из нержавеющей стали марки 304 для повышения коррозионной стойкости. Клапан регулирования давления и заземляющее устройство — опционально.
■ Обладает полным контролем радиуса изгиба, обеспечивая радиус изгиба > 30 мм.
■ Долговечность и срок службы не менее 20 лет.

Приложения

■ Применимо для оконечного соединения ответвленного оптического кабеля в оптической сети связи PON.
■ Используется в сетях FTTX для доступа к оптическим кабелям на концах A/B-каналов.
■ Подходит для сварки одноволоконных кабелей малой пропускной способности.
■ Идеально подходит для вывода и фиксации многоволоконных кабелей доступа.
■ Поддерживает различные способы установки, включая воздушную, настенную, смотровую и подземную.

Представления о продукте и внутренняя структура

GJS-6808-B product appearance with hinged buckle design

Откидные лотки для сращивания

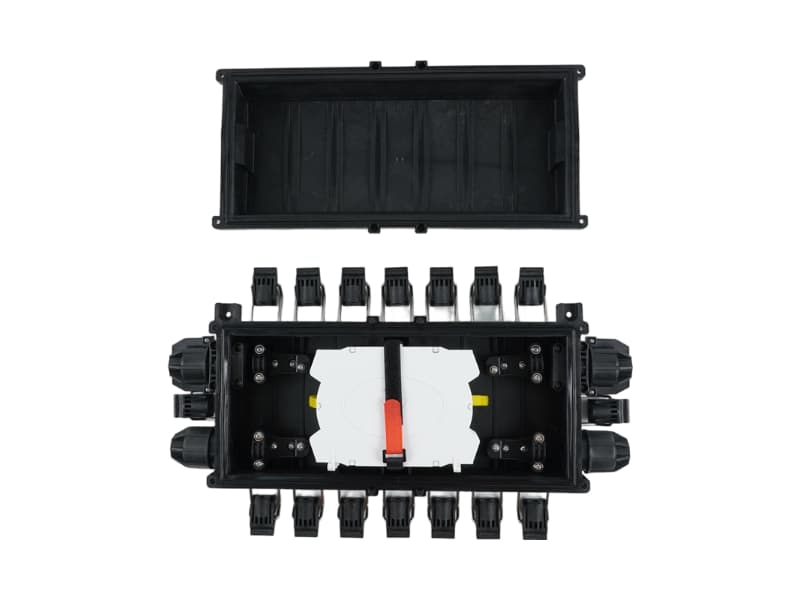

Internal PC+ABS splice tray showing fiber routing

Внутренняя планировка сверху вниз

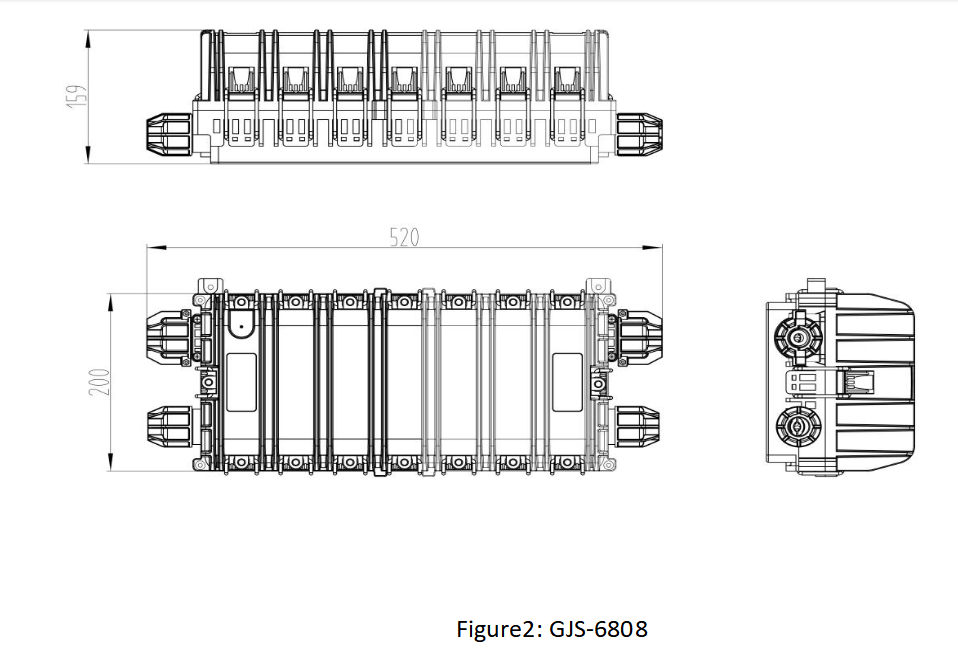

Structure drawing of GJS-6808 with dimensions

Вид лотков для сращивания, расположенных друг над другом

2.1 Габариты и вместимость

Номер модели.	GJS-6808-B
Стиль	В линию/Горизонтально
Размеры	520 (Д) × 200 (Ш) × 159 (В) мм
Вес (кг)	4.0 - 4.5
Материал	ПП+ГФ
Тип уплотнения	Механическое уплотнение
Степень защиты	IP68
Кабельные порты	4
диаметр кабеля	Φ 10-18 мм
Пропускная способность для сращивания волокон	144 (связка)/ 432 (лента)
Вместимость лотка	24 (связка)/ 6/12 (лента)
Количество подносов	6 макс.
Приложение	Воздушный/Настенный/трубопроводный/Прямой заглубленный монтаж/Канализационный колодец

Физическая работоспособность

Полный контроль радиуса изгиба	радиус изгиба > 30 мм
Воспламеняемость	GB5169.7 Эксперимент А
Условия окружающей среды - Рабочая температура	-40℃~+65℃
Условия окружающей среды - относительная влажность	≦ 85% (+30℃)
Условия окружающей среды - атмосферное давление	70~106 кП
Условия окружающей среды - Температура хранения	-25℃~+60℃
Сила напряжения	При напряжении постоянного тока менее 15 кВ, без пробоя или перекрытия.
Сопротивление изоляции	≥2×10⁴ МОм
Сила растяжения	≥800Н
Герметичность	Надуйте крышку, создав внутреннее давление 100 кПа, затем опустите крышку в воду более чем на 15 минут, при этом не должно быть ни пузырьков, ни падения давления.
Ударопрочность	Выдерживает нагрузку 16 Н·м после 3 ударов; на корпусе нет трещин.

Внутренняя структура линейного оптоволоконного соединительного муфты

Внутренний вид 1

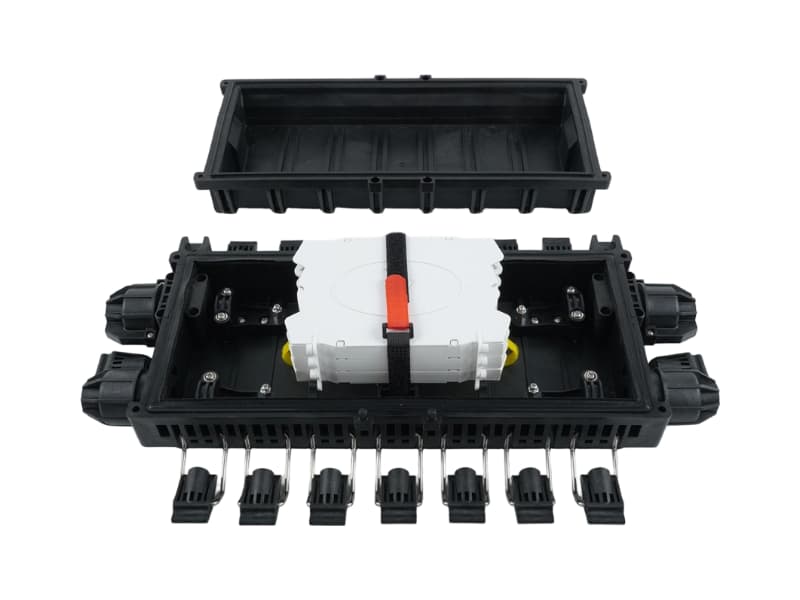

Внутренний вид 2

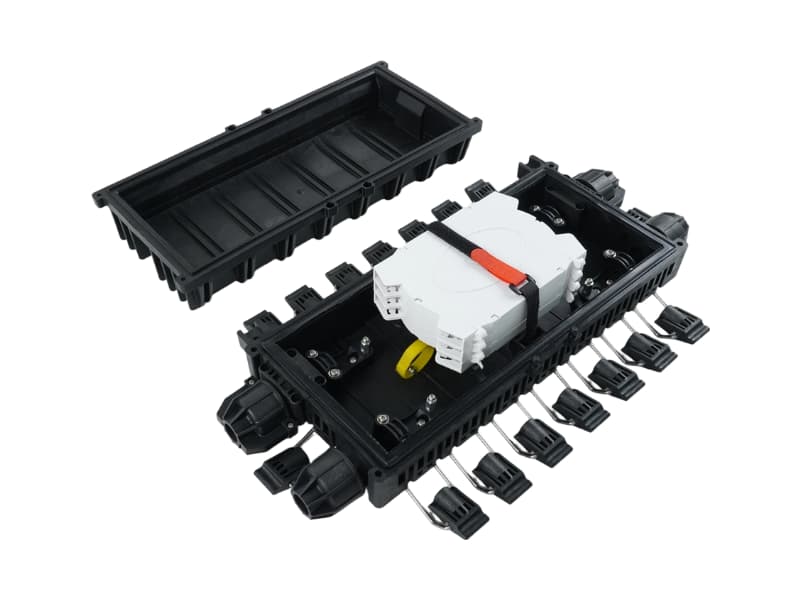

Внутренний вид 3

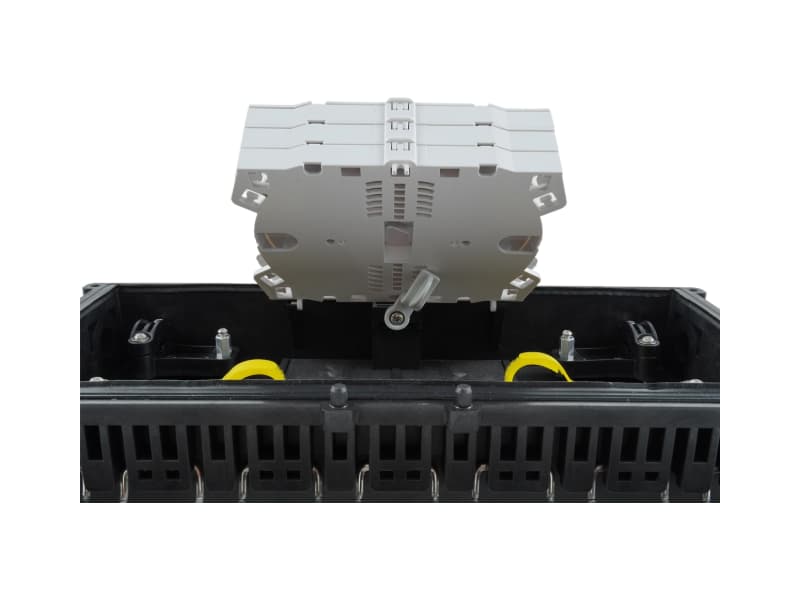

Внутренний вид 4

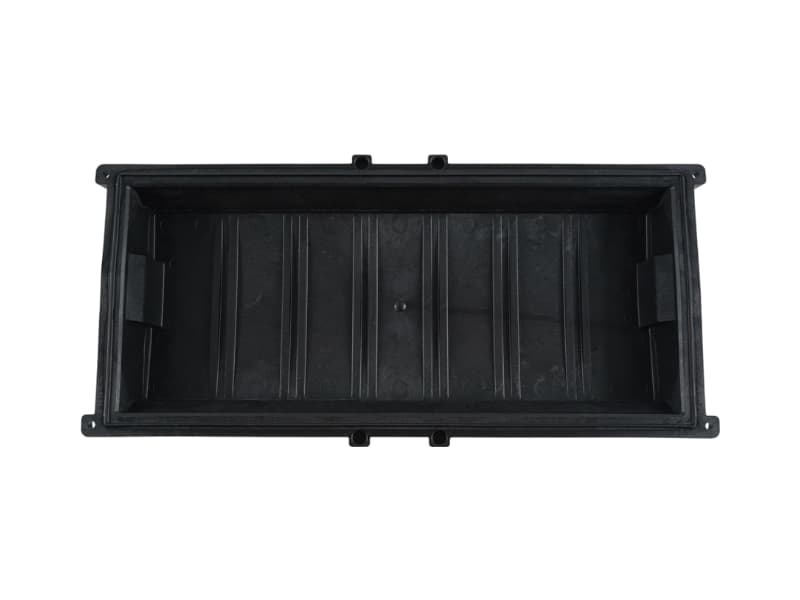

Внутренний вид 5

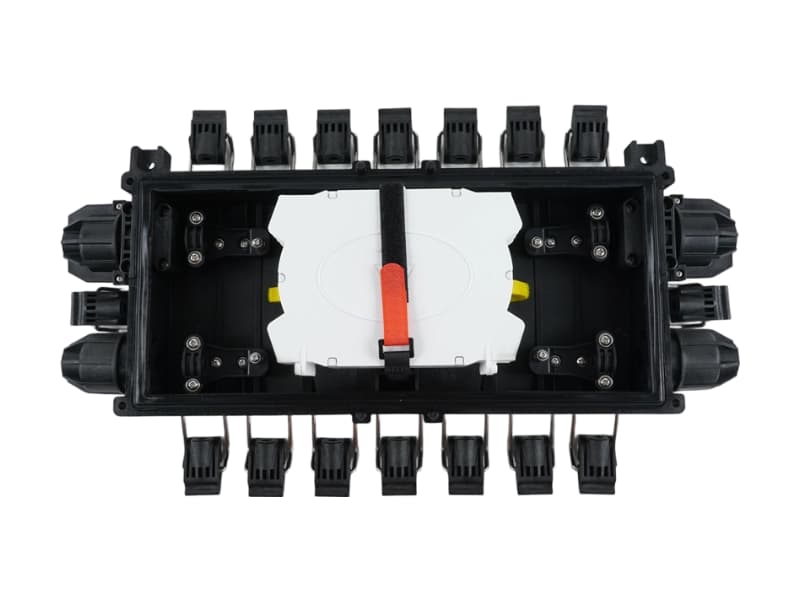

Внутренний вид 6

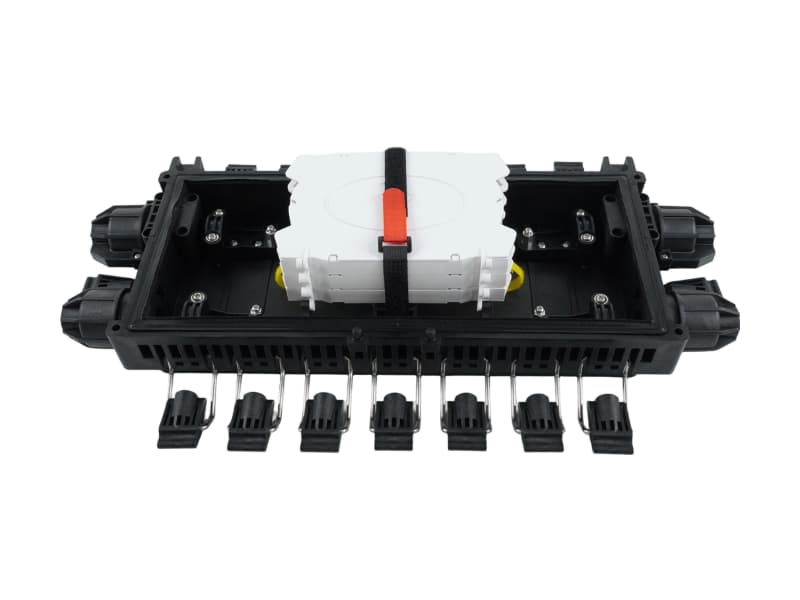

Внутренний вид 7

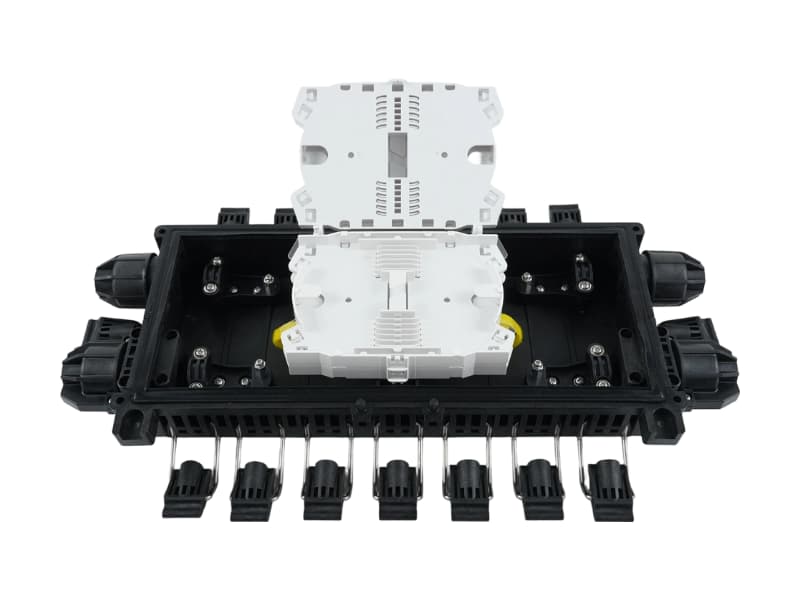

Внутренний вид 8

Внутренний вид 9

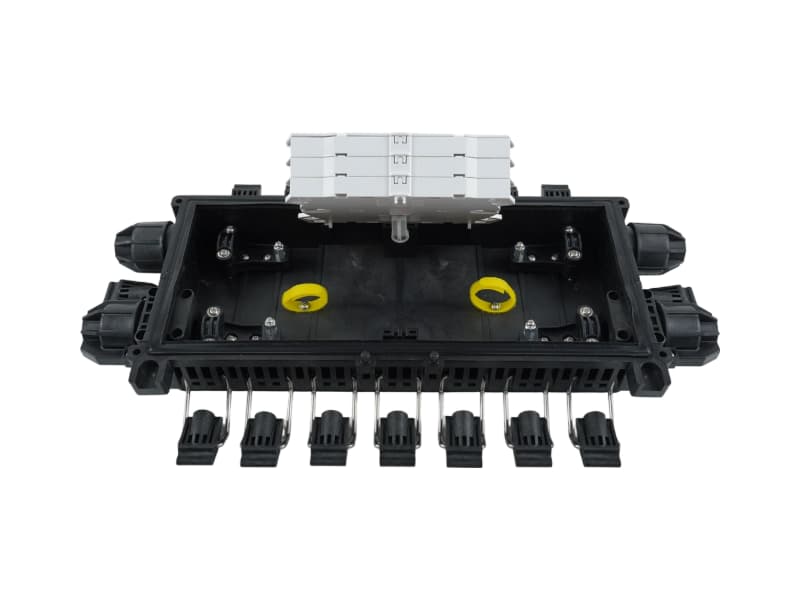

Внутренний вид 10

Применение при установке

Воздушная установка

Предназначен для надежной установки в воздушных линиях электропередачи.

Настенный/трубопроводный

Идеально подходит для настенного монтажа или прямой интеграции в трубопроводы инфраструктуры.

прямое захоронение/канализационный люк

Прочная конструкция со степенью защиты IP68 позволяет использовать устройство в экстремальных условиях, в канализационных колодцах и при непосредственной заглубке в землю.

Информация для заказа

Тип	Размер	Размер внутренней коробки	Размер внешней коробки
GJS-6808-B	520×200×159 мм	540×220×180 мм (1 шт.)	560×460×570 мм (6 шт.)

Аксессуары

Стандартные аксессуары

Элемент	Описание	Кол-во
1	Изоляционный кран	1 рулон
2	защитная трубка для сращивания	1 пакет
3	Нейлоновая кабельная стяжка	1 пакет
4	Заглушка дроссельной заслонки	2 шт.
5	Инструкция по установке	1 комплект
6	Трубка из ЭВА	1 рулон

Дополнительный аксессуар

Элемент	Описание	Кол-во
1	Воздушный клапан	1 комплект
2	Крепления для антенного монтажа	1 комплект
3	Крепежные элементы для настенного монтажа	1 комплект
4	Заземляющий проводник	1 комплект

Содержимое упаковки и аксессуары

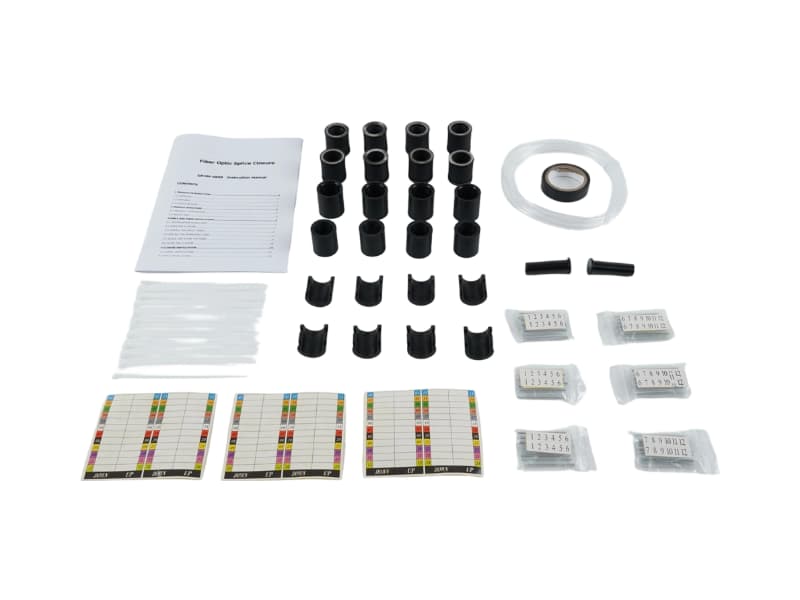

Fiber Access Terminal Package Contents including pole mount clamps, screws, and zip ties

Часто задаваемые вопросы

Q Выдержит ли эта заглушка воздействие суровых условий, таких как попадание воды?

A: Да, он обладает степенью защиты интеллектуальной собственности. IP68 Герметичность была проверена путем надувания крышки до внутреннего давления 100 кПа и погружения ее в воду более чем на 15 минут без образования пузырьков или падения давления.

Q Какие материалы используются для обеспечения долговечности защелки?

A: Данный материал включает в себя устойчивый к старению пластик и коррозионностойкие металлообрабатывающие узлы. В частности, он имеет следующие характеристики: Корпус застежки PC+GF и внутри Лоток для сращивания PC+ABSКроме того, все крепежные винты и прокладки изготовлены из нержавеющей стали марки 304.

Q Какова максимальная пропускная способность данной модели по сварке волокон?

A: Пропускная способность оптоволоконного соединения составляет 144 (комплект) или до 432 (лента)Он поддерживает максимальное количество лотков — 6, при этом вместимость лотка составляет 24 (пакет) или 6/12 (лента) штук.
