Поворотная панель для монтажа в стойку 1U/2U, отверстие 48FO/96FO SCA слева

Дом Продукты 1. Решения для оптоволоконных соединений

Поворотная панель для монтажа в стойку 1U/2U, отверстие 48FO/96FO SCA слева

Поворотная панель для монтажа в стойку 1U/2U, отверстие 48FO/96FO SCA слева

Name: Поворотная панель для монтажа в стойку 1U/2U, отверстие 48FO/96FO SCA слева
Availability: InStock

Поворотная выдвижная патч-панель для оптического волокна используется для оконцовки магистральных оптических кабелей, а также для подключения к коммутационному оборудованию локальной сети (LAN). Она в основном применяется для выполнения монтажных работ, сращивания и организации кабельной разводки в аппаратной, поддерживая одномодовые или многомодовые оптические волокна. В основном используется для обеспечения соединения, распределения и передачи между внешним оптическим кабелем и оптическим передающим оборудованием, обеспечивая безопасное, надежное и гибкое управление оптоволокном, широко используется в проектах широкополосных сетей доступа.

Inquiry now

Обзор продукта

Поворотная патч-панель для оптического волокна используется для оконцовки магистральных оптических кабелей, а также для подключения к коммутационному оборудованию локальной сети (LAN). Она в основном применяется для завершения монтажа, сращивания и организации кабельной разводки в аппаратной, поддерживая одномодовые или многомодовые оптические волокна.

Данное изделие, в основном используемое для обеспечения соединения, распределения и передачи данных между внешним оптическим кабелем и оптическим передающим оборудованием, обеспечивает безопасное, надежное и гибкое управление волоконно-оптическими кабелями и широко применяется в проектах широкополосных сетей доступа.

Основные характеристики

■ Изготовлено из высококачественной холоднокатаной листовой стали с электростатическим напылением поверхности.
■ Поворотный механизм, удобное управление и экономия места.
■ Стандартная установка для устройств с диагональю экрана 19 и 21 дюйм.
■ Доступны варианты открытия справа и слева.
■ Доступны адаптеры типов SC, FC или LC соответственно.
■ Максимальная вместимость составляет 48 волокон SC 1U и 96 волокон SC 2U.

Приложения

■ Проекты широкополосных сетей доступа (FTTX / PON)
■ Завершение магистральных оптических кабелей
■ Прокладка кабелей в аппаратных и телекоммуникационных шкафах.
■ Подключение к коммутационному оборудованию сети в локальных сетях (LAN)

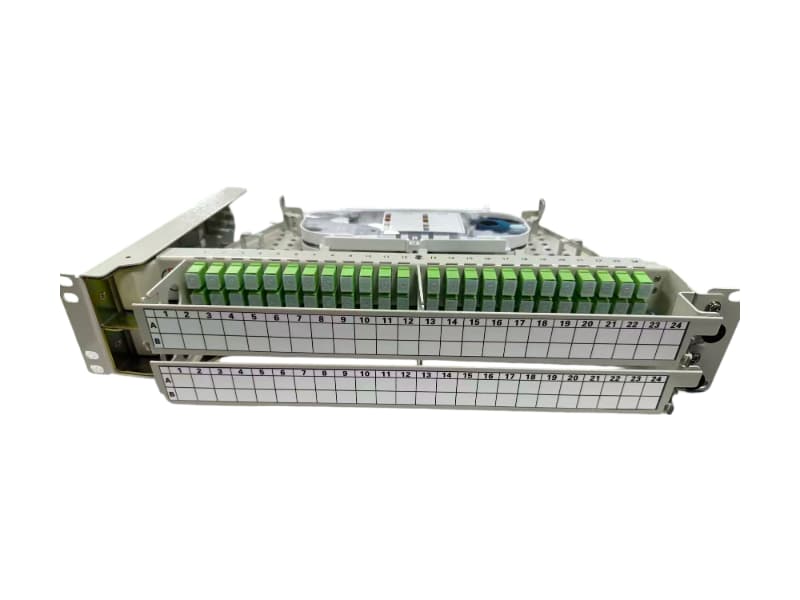

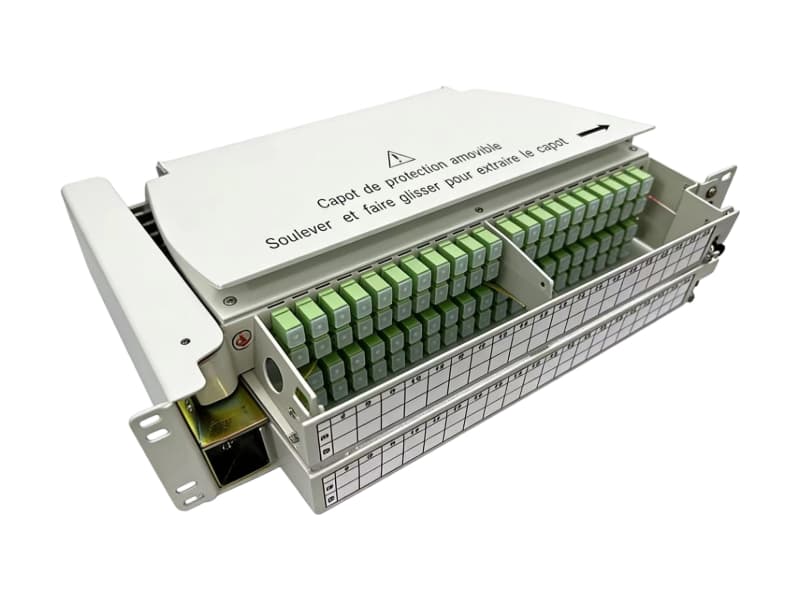

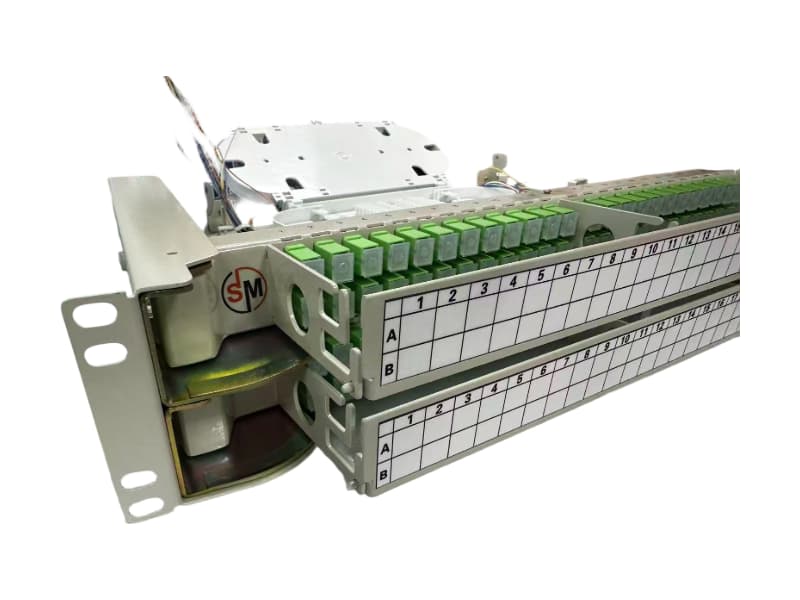

Галерея товаров

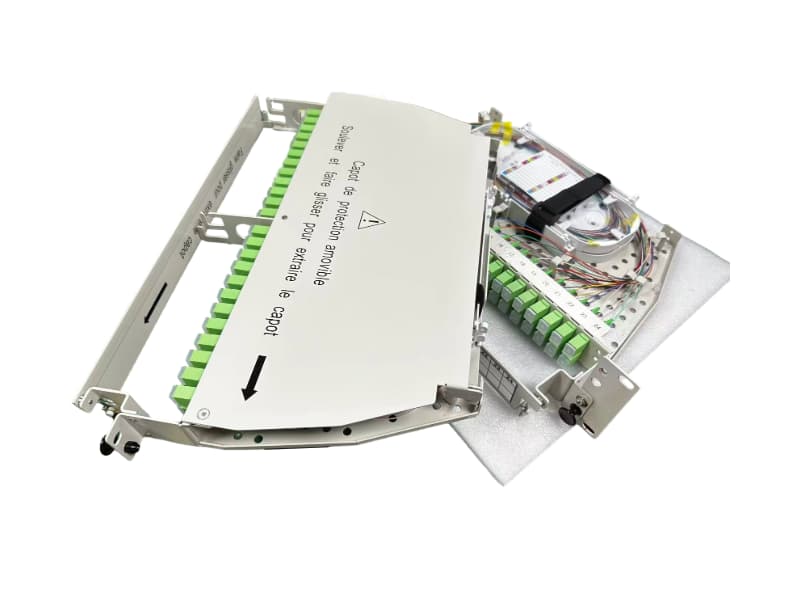

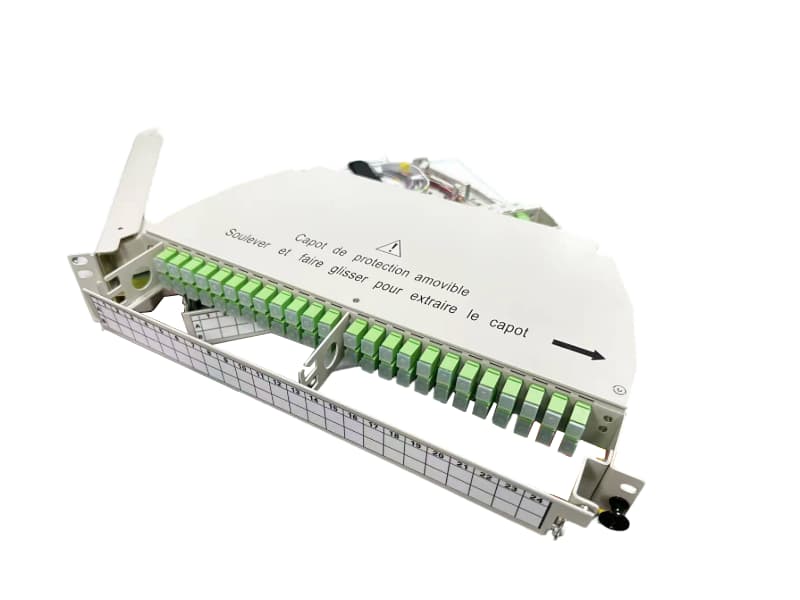

ОБЩИЙ ВИД 1

ОБЩИЙ ВИД 2

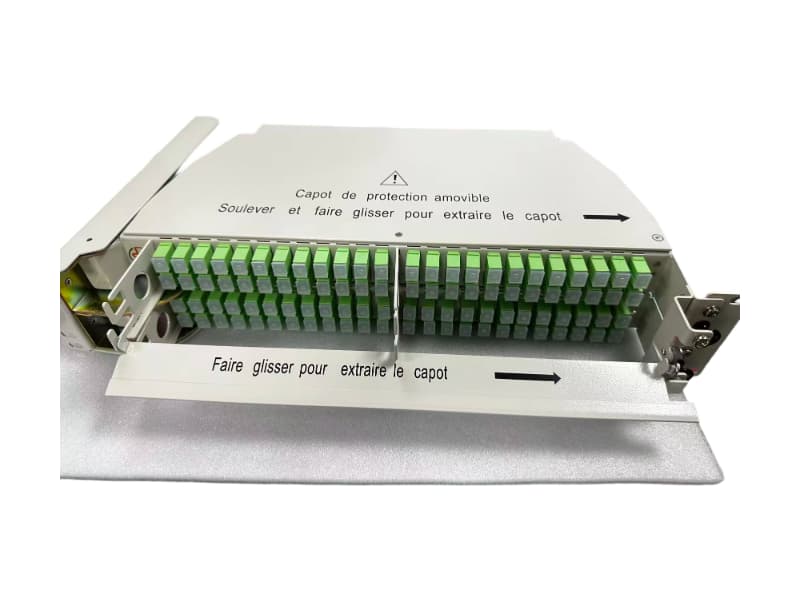

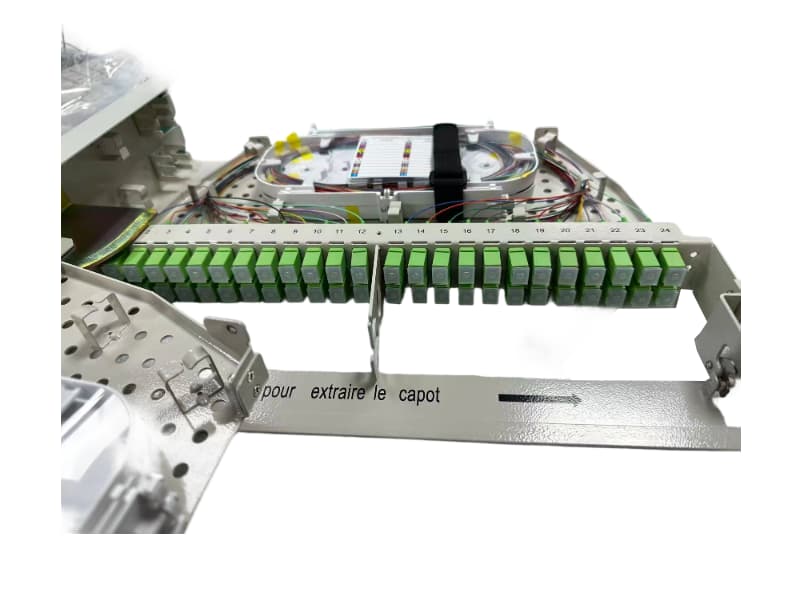

ДЕТАЛИ ПЕРЕДНЕЙ ПАНЕЛИ

ДЕТАЛИ ЗАДНЕГО ПОРТА

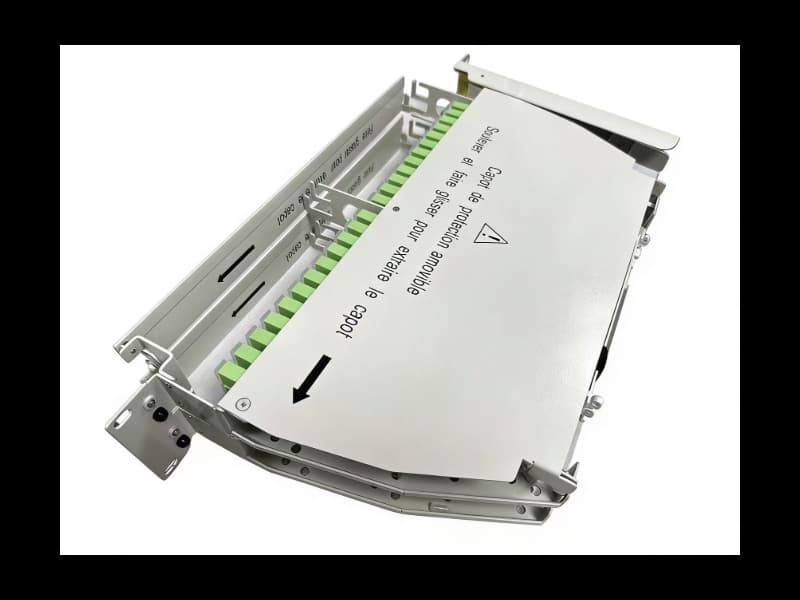

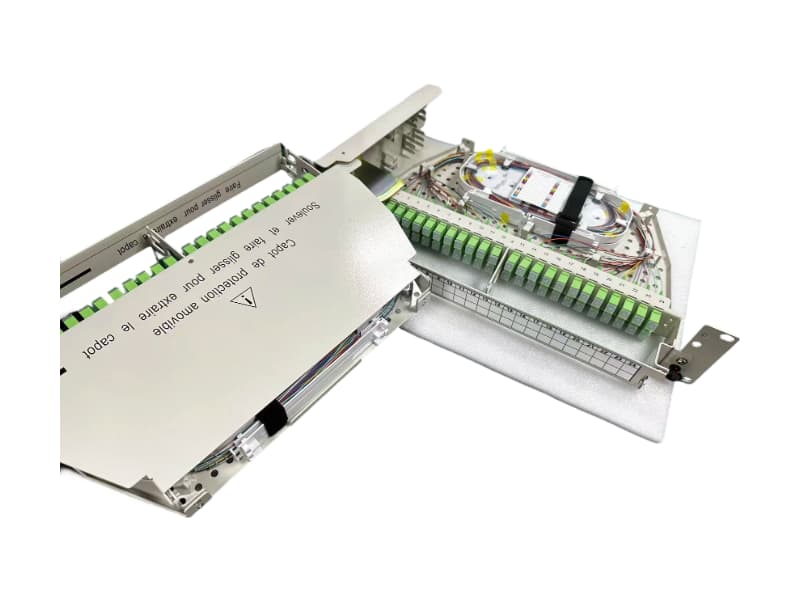

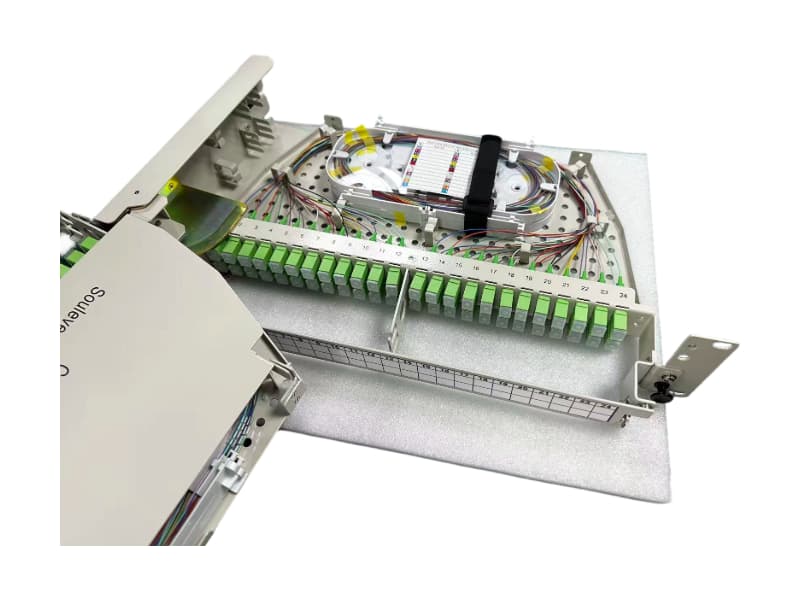

ВЫДВИЖНОЙ ЛОТОК ОТКРЫТ

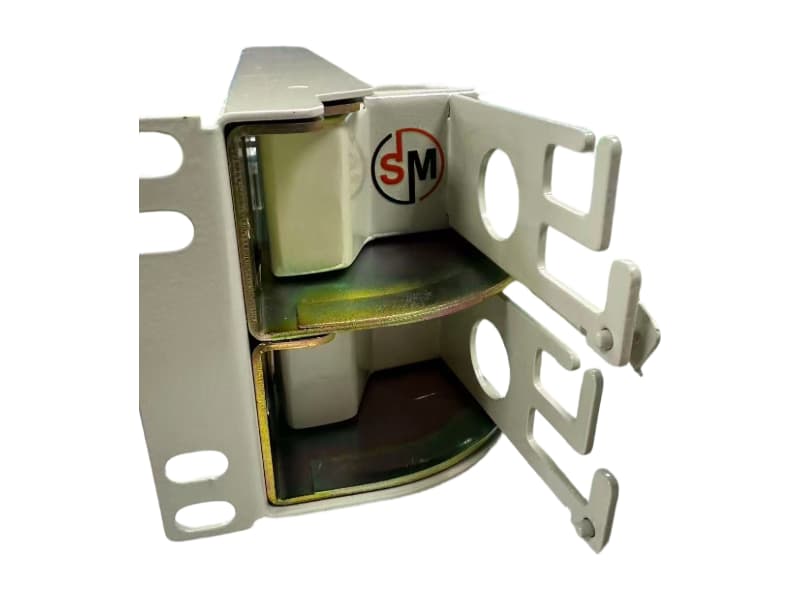

ВРАЩАЮЩИЙСЯ ВЫХОД

ВНУТРЕННЯЯ СТРОКА

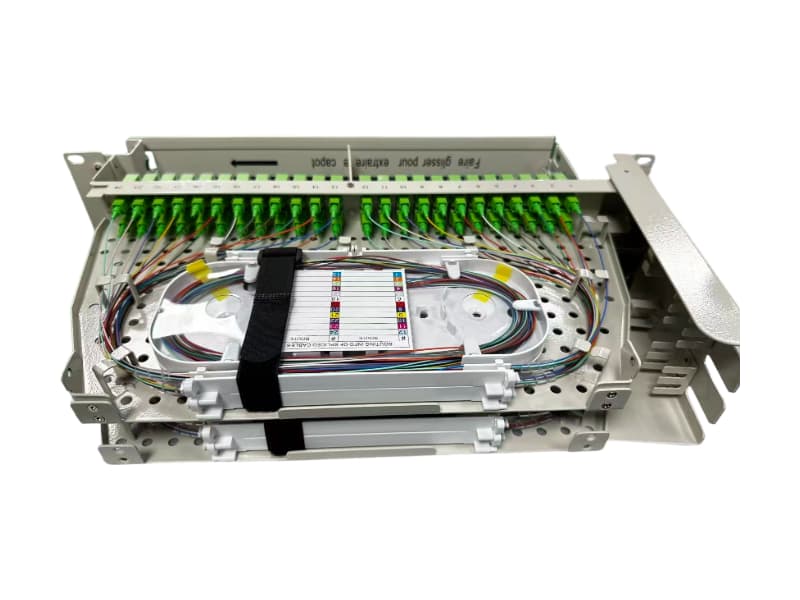

ПОДРОБНОСТИ О ПОДНОСЕ ДЛЯ СОЕДИНЕНИЯ

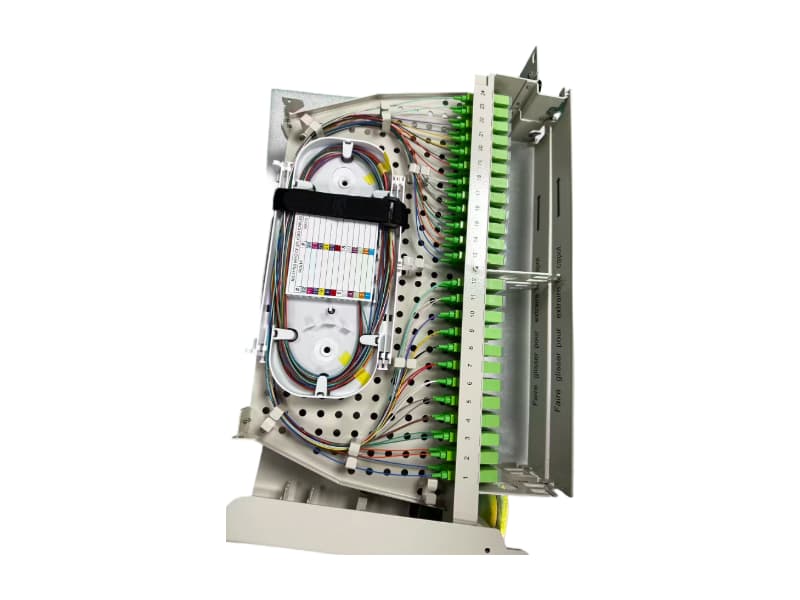

ПРОКЛАДКА ВОЛОКОН

КОМПЛЕКТ АКСЕССУАРОВ

Технические характеристики

Тип крепления	19-дюймовые и совместимые с ETSI 21-дюймовые мониторы
Тип отверстия	Удар вправо или влево
Измерение	1U x 482,6 x 268,25 мм / 2U x 482,6 x 268,25 мм
Цвет корпуса	Окрашен в светло-серый цвет RAL9002
Рабочая температура	-20ºC ～ +60ºC
Температура хранения	-20ºC ～ +55 ºC
относительная влажность при хранении	≤75%
Относительная влажность	≤85% (+30 ºC)
Атмосферное давление	70 кПа ～ 106 кПа

Список материалов

Имя	Толщина T (мм)	Цветная живопись	Материал	Кол-во
Тело ODF	Т=1,5	Серый	SPCC	1 шт.
Верхняя обложка	Т=1,2	Серый	Алюминий	1 шт.
Входная дверь	Т=1,5	Серый	SPCC	1 шт.
Черный ход	Т=1,5	Серый	SPCC	1 шт.
Панель адаптера	Т=1,5	Серый	SPCC	1 шт.
Кронштейн	Т=2.0	Серый	SPCC	2 шт.
Опорная пластина	Т=1,5	Серый	SPCC	1 шт.
Ящик	Т=1,5	Серый	SPCC	1 шт.
Винт передней двери	-	Серый	СУС	2 шт.
Пластиковый замок	-	-	Пластик	2 шт.
Этикетка	-	-	Маркировка бумаги/Печатная продукция	1 шт.

Информация для заказа

► Патч-панель 1U с поворотным креплением (максимум 48 волокон)

Название продукта	Номер изделия.	Кол-во	Габариты (ВхШхГ) (мм)	Примечания
Поворотная патч-панель	FGA067000	1	1U x 482,6 x 268,25 мм	48-волоконный
Лоток для сращивания	300982120	2	11.9x225.1x108	24 волокна
Адаптер	300226320	48	-	SC/APC SM SX
Косички, 12 цветов	291200380	4	1,0 м	Тип SC/APC
Защитный чехол для сращивания волокон	РБГ-1	48	1,5*45 мм	-
Защитный чехол для очищенного волокна	LBG-φ3.3	1	60 см	-

► Патч-панель 2U с поворотным креплением (максимум 96 волокон)

Название продукта	Номер изделия.	Кол-во	Габариты (ВхШхГ) (мм)	Примечания
Поворотная патч-панель	FGA076000	1	2U x 482,6 x 268,25 мм	96-волоконный
Лоток для сращивания	300982120	4	11.9x225.1x108	24 волокна
Адаптер	100170721	96	-	SC/APC SM SX
Косички, 12 цветов	301837181	8	1,0 м	Тип SC/APC
Защитный чехол для сращивания волокон	РБГ-1	96	1,5*45 мм	-
Защитный чехол для очищенного волокна	LBG-φ3.3	1	60 см	-

Часто задаваемые вопросы

Q В чём преимущества конструкции с поворотным механизмом?

A: Он Поворотный выдвижной механизм механизм [цитата: 8] позволяет панели поворачиваться влево или вправо [цитата: 10], обеспечивая удобное управление и значительный компактный преимущества внутри стойки[cite: 8]. Это позволяет техническим специалистам получать доступ к внутренним лоткам для сращивания кабелей и проводке без демонтажа всего устройства, что крайне важно для эффективного обслуживания в условиях высокой плотности.

Q Какова максимальная пропускная способность оптоволокна для версий 1U и 2U?

A: Он Поворотная панель 1U поддерживает максимальную вместимость 48 волокон SC [цитата: 12], в то время как версия 2U удваивает эту мощность 96 волокон SC[цитата: 12]. Обе модели предназначены для управления однорежимный или многорежимный эффективно использовать волоконную оптику [цитата: 4].

Q Какие материалы использованы при изготовлении этой коммутационной панели?

A: Этот продукт создан для долговечной эксплуатации. Высококачественные холоднокатаные стальные листы (SPCC) [цит.: 7, 19] толщиной 1,5 мм для кузова и дверей[цит.: 19]. Поверхность отделана электростатическое распыление [цитата: 7] светло-серого цвета RAL9002 цвет[цитата: 17]. Верхняя обложка изготовлена из алюминий для легкой, но прочной защиты[цитата: 19].

Q Совместима ли эта панель со стандартными серверными стойками?

A: Да. Оборудование предназначено для 19-дюймовые и совместимые с ETSI 21-дюймовые стандартные установки[цитата: 9, 17]. Это делает его универсальным решением для широкого спектра помещений с сетевым коммутационным оборудованием и проекты сетей широкополосного доступа[цитата: 3, 5].
