Встраиваемая система питания постоянного тока 24 кВт 450 А, 19-дюймовая телекоммуникационная выпрямительная стойка

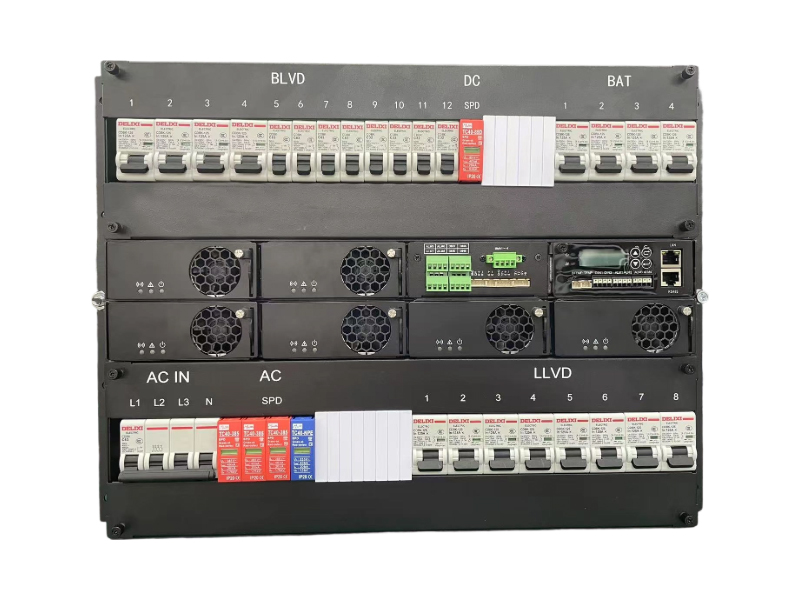

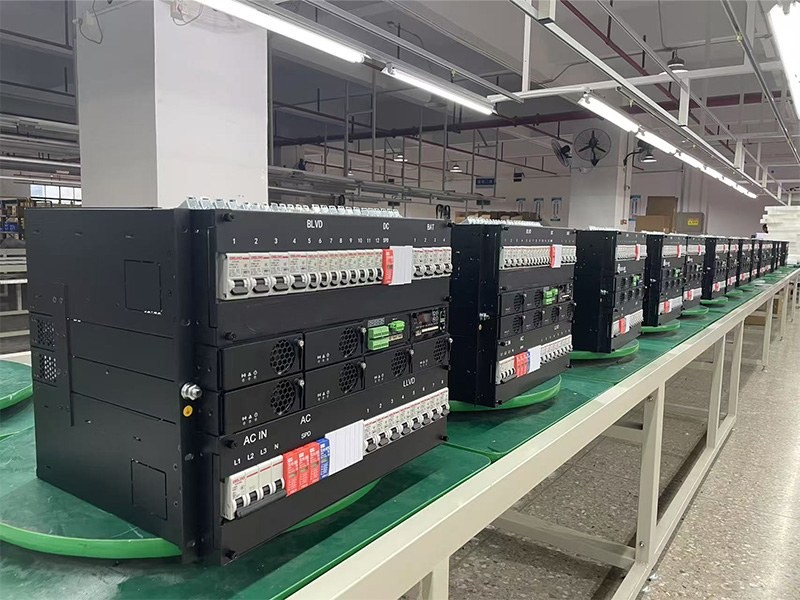

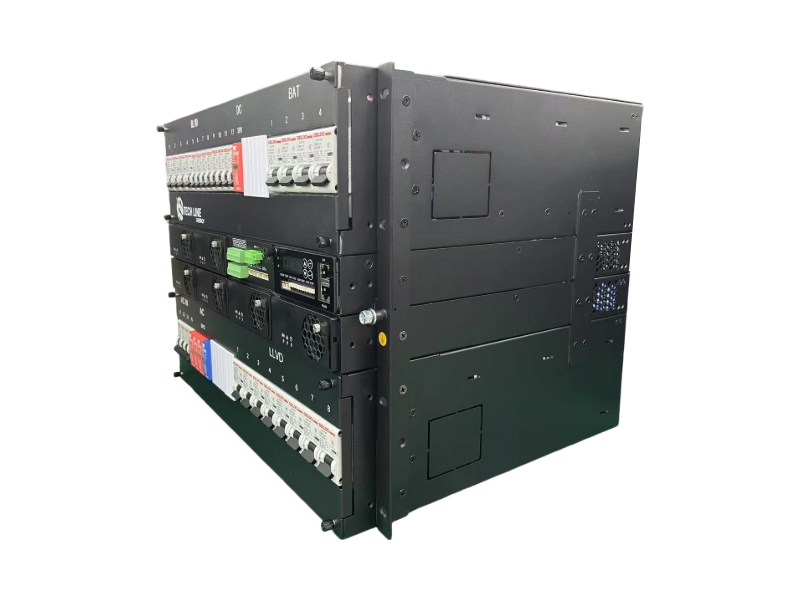

Он HHY48400-H8A5KM является передовым, Встраиваемая в 19-дюймовую стойку система питания постоянного тока Разработан специально для современных телекоммуникационных и базовых станций. Обеспечивая высокую максимальную мощность 24 кВт и номинальный выходной ток до 450 А, он гарантирует высокостабильный источник питания 53,5 В постоянного тока для критически важной сетевой инфраструктуры в различных условиях сети.
Эта модульная стойка вмещает до шести выпрямителей HHY4875G1 мощностью 4000 Вт с возможностью горячей замены, обеспечивая исключительную пиковую эффективность в 96,2%, что значительно снижает эксплуатационные расходы на электроэнергию. Она отличается высоконадежной системой распределения питания, включающей два входа переменного тока (совместимых с трехфазным напряжением 380 В и однофазным напряжением 220 В), раздельное управление нагрузкой LLVD и BLVD, а также встроенные устройства защиты от перенапряжения уровня C (SPD) как на линиях переменного, так и постоянного тока для максимальной безопасности оборудования.
HHY48400-H8A5KM — это высокоинтегрированное решение для встраиваемого электропитания, монтируемое в 19-дюймовую стойку и разработанное для телекоммуникационных сетей высокой плотности. Обеспечивая максимальную выходную мощность 24 кВт (450 А), эта система гарантирует бесперебойное питание 48 В постоянного тока для критически важной инфраструктуры, поддерживая как сетевое, так и генераторное питание, а также имеет улучшенную защиту от перенапряжений.

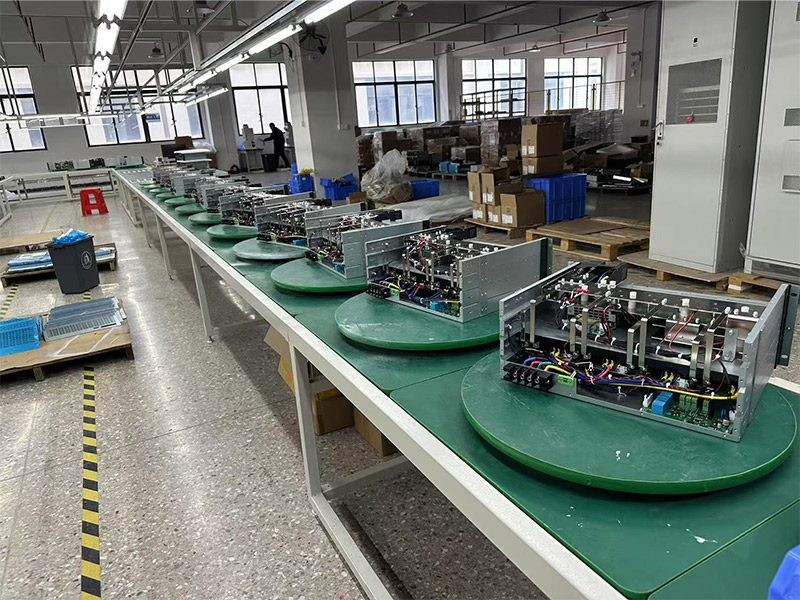

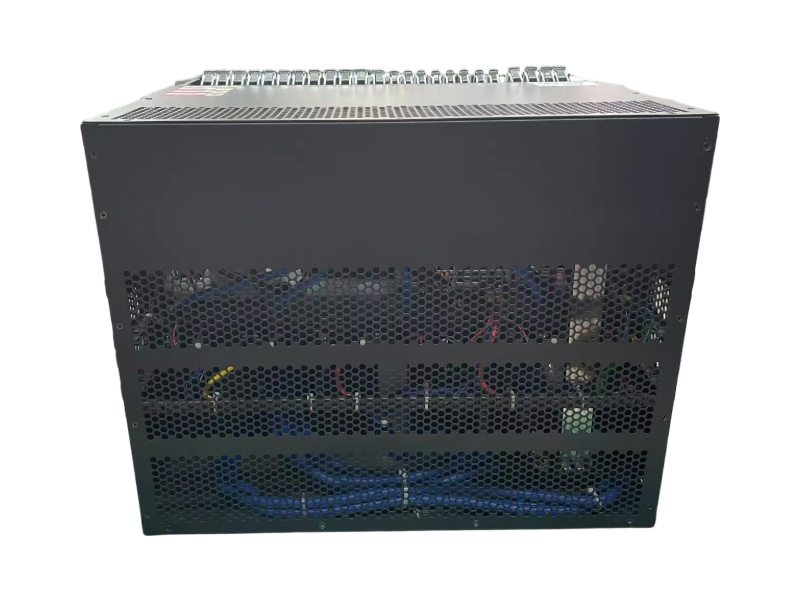

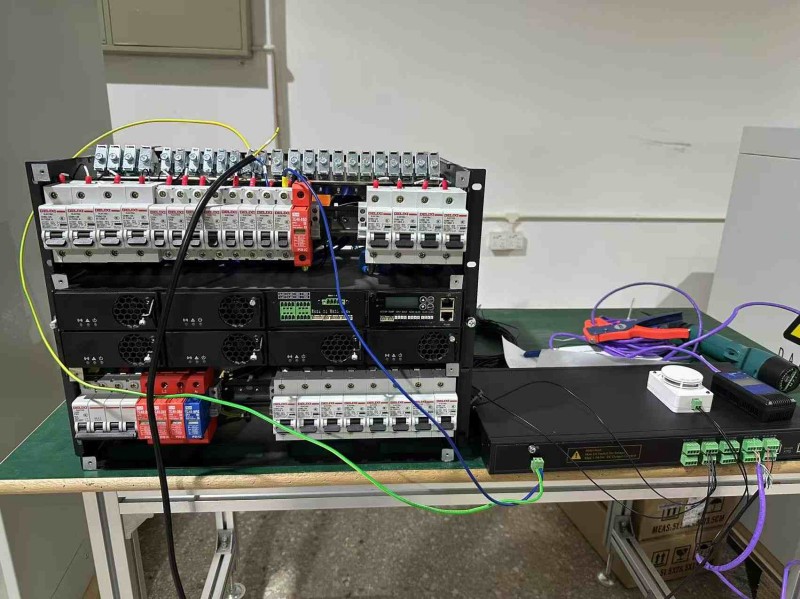

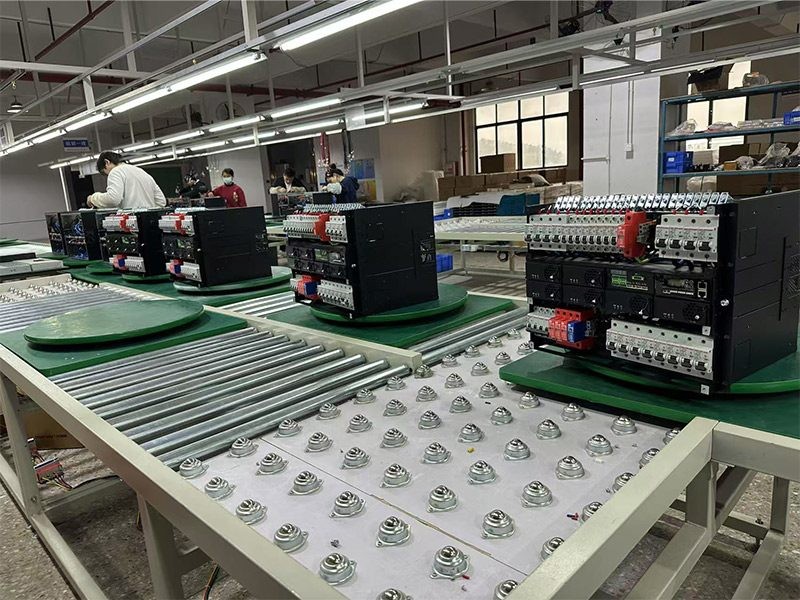

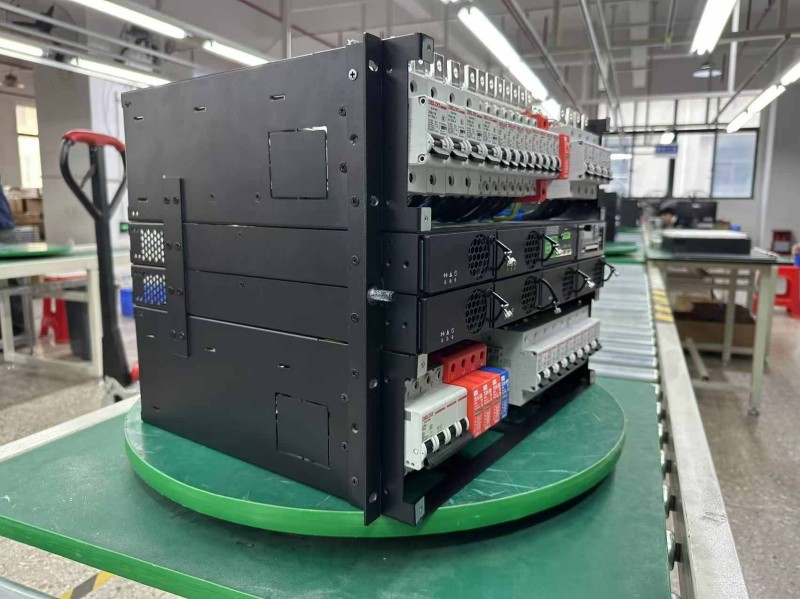

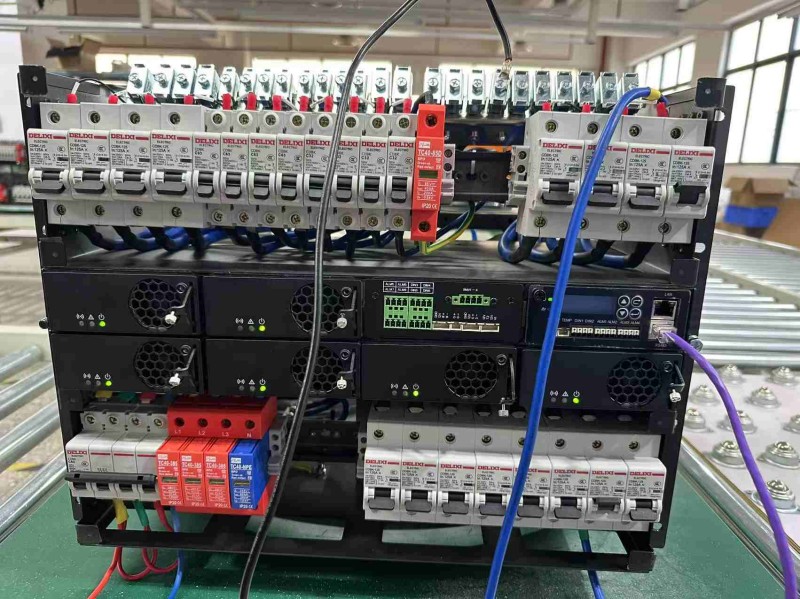

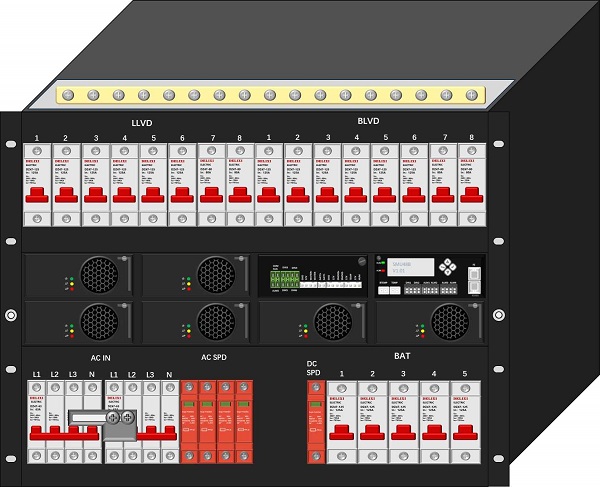

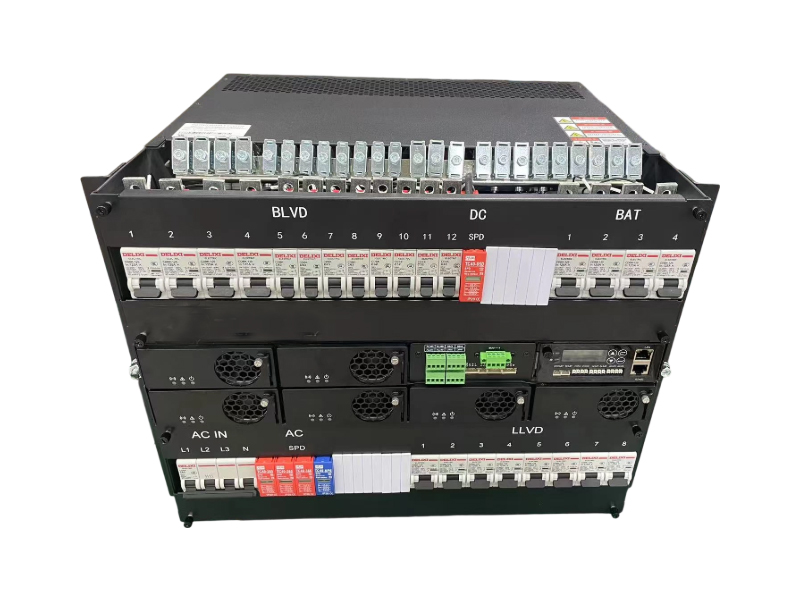

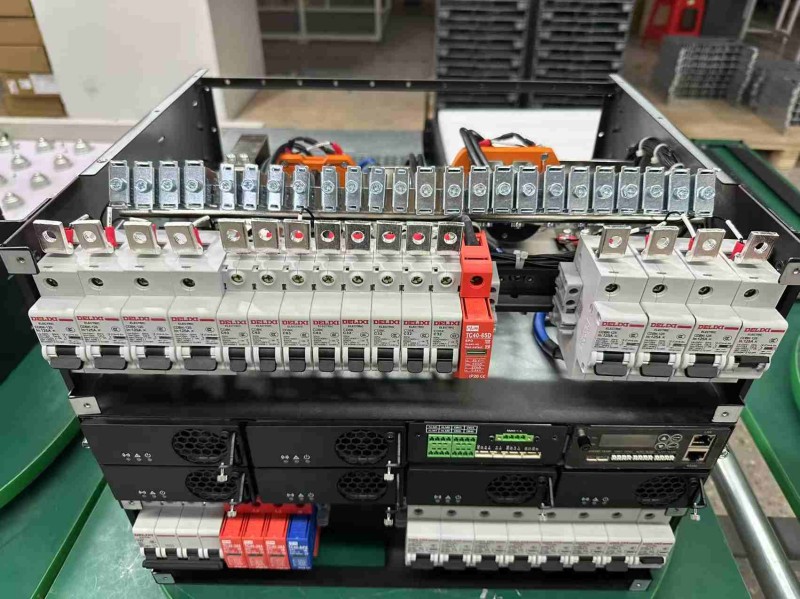

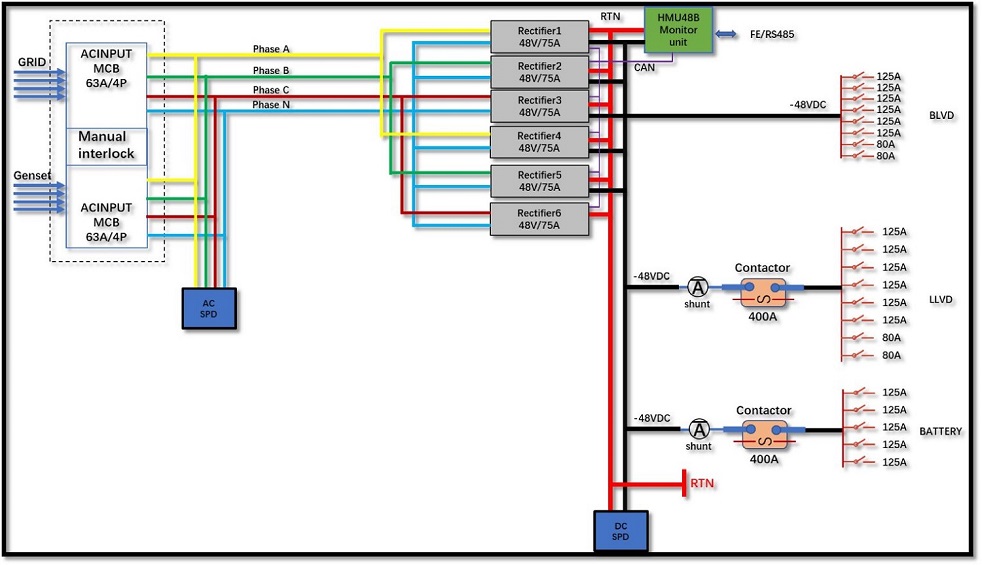

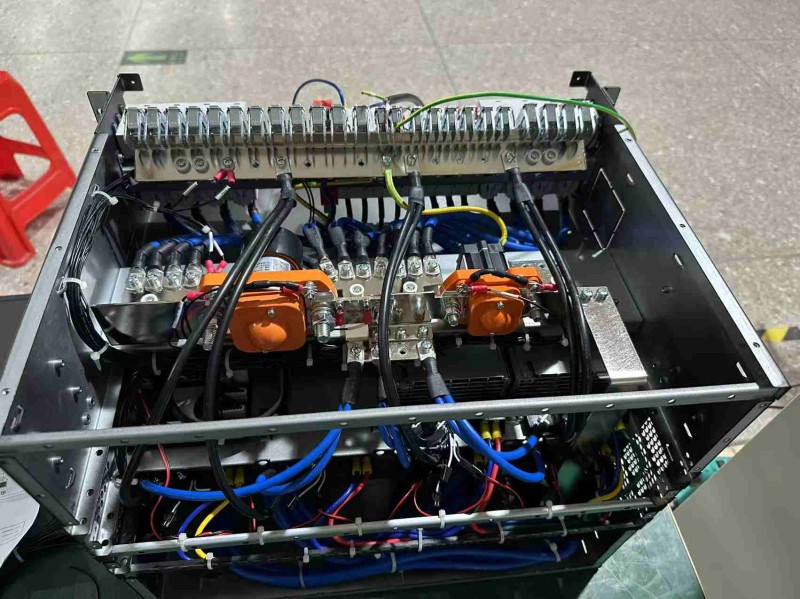

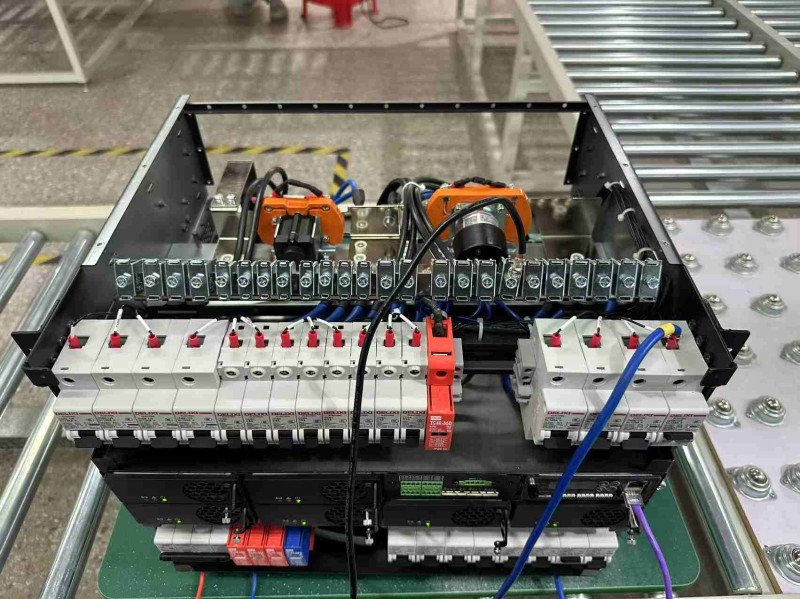

Встроенная стойка интеллектуально разделена на зоны для ввода переменного тока, распределения постоянного тока, слотов для выпрямителей и интеллектуального блока мониторинга. Система включает в себя электрическую схему, демонстрирующую отказоустойчивое распределение электроэнергии от сети/генераторной установки, через выпрямители, до многоуровневых разъединителей нагрузки (LLVD/BLVD).
Внутренняя электрическая схема и трассировка| Тип продукта | HHY48400-H8A5KM | ||
|---|---|---|---|

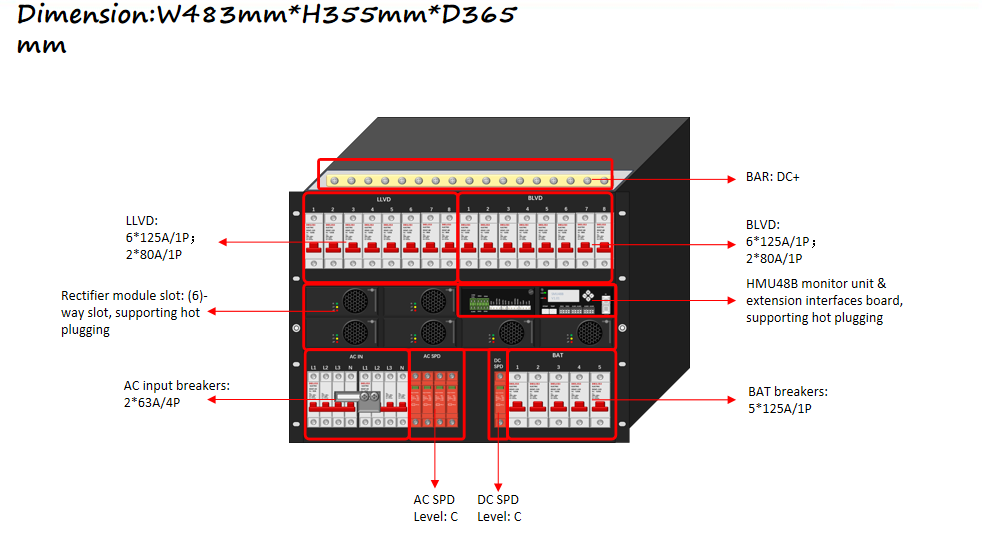

HHY48400-H8A5KM | Система | Габариты (ширина, глубина и высота) | 483 мм (Ш) × 365 мм (Г) × 355 мм (В) |
| режим установки | Устанавливается в 19-дюймовую стойку или шкаф. | ||
| Режим технического обслуживания | Передний | ||
| Масса | 35 кг (выпрямительный модуль в комплект не входит) | ||
| вход | Режим ввода | Трехфазная четырехпроводная система 380 В (совместимо с однофазным переменным напряжением 220 В) | |
| Входная частота | 45-66 Гц, номинальное значение: 50/60 Гц | ||
| Входная емкость | 2*63A/4P (MCB) | ||
| СПД | Уровень C | ||
| Максимальный входной ток выпрямительного модуля | Максимальный ток для одного модуля — 23 А. | ||
| Выход | Выходное напряжение | 43,2-58 В постоянного тока, номинальное значение: 53,5 В постоянного тока | |
| Максимальная вместимость | 24 кВт (176–300 В переменного тока) 12~24 кВт (85–175 В переменного тока, линейное снижение мощности) | ||
| Максимальная эффективность | 96,2% | ||
| точность стабилизации напряжения | ≤±0,6% | ||
| Номинальный выходной ток | 450А (макс.) | ||
| Выходной интерфейс | Автоматические выключатели для аккумуляторных батарей: 5 * 125 А LLVD: 6*125A/1P; 2*80A/1P; BLVD: 6*125A/1P; 2*80A/1P | ||
| DC SPD | Уровень C |

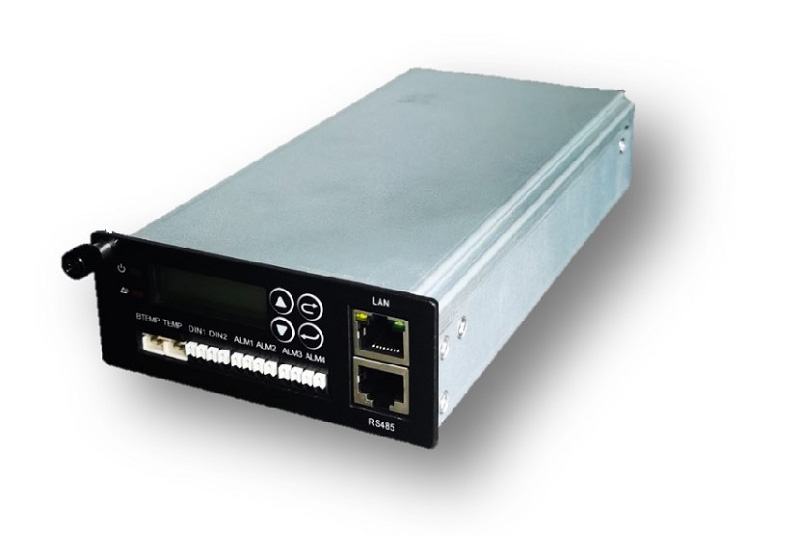

Модуль мониторинга HMU48B (далее именуемый «HMU48B») представляет собой небольшой блок мониторинга, предназначенный в основном для проверки рабочего состояния энергосистемы и управления ее работой.
Предоставляется широкий набор интерфейсов, таких как интерфейс датчиков, порт CAN-соединения, интерфейс RS 485, интерфейс сухих контактов ввода/вывода и т. д., которые можно использовать для управления окружающей средой на объекте и формирования отчетов о тревогах. Одновременно может быть обеспечена удаленная связь с сетевым управлением сторонних разработчиков, поддерживающим общий протокол, для удаленного управления энергосистемой.
| Элемент | Технические характеристики | Элемент | Технические характеристики |
|---|---|---|---|
| Характеристики обнаружения | обнаружение информации переменного и постоянного тока | Функции управления | Зарядка аккумулятора и управление поддерживающим зарядом |
| Обнаружение информации о выпрямительном модуле и солнечном модуле | температурная компенсация батареи | ||
| Обнаружение информации о батарее | Сигнализация о перегреве и понижении температуры батареи | ||
| Обнаружение температуры и влажности окружающей среды, температуры батареи, магнитного поля двери, дыма, затопления водой и другой информации об окружающей среде. | Управление зарядкой аккумулятора и ограничением тока | ||
| 6-контактное обнаружение входного сигнала сухого контакта | Защита от пониженного напряжения батареи при разрядке | ||
| Обнаружение батареи и предохранителя нагрузки | управление тестированием батарей | ||
| Управление предупреждениями | Сигнализация может быть связана с сухим выходным контактом, поддерживает 8 сухих выходных контактов, может быть настроена на нормальное размыкание. | Обнаружение остаточной емкости батареи | |
| Уровень тревоги можно установить (аварийный / выключено). | Пятый уровень — это независимая система управления отключением питания. | ||
| Напоминание пользователю с помощью индикаторной лампочки и звукового сигнала тревоги (опционально: включение/запрет). | Два режима отключения пользователя (время/напряжение) | ||
| 1000 исторических записей о тревогах | 4. Учет потребляемой мощности пользователем (учет мощности заряда) | ||
| интеллектуальный интерфейс | 1 северный интерфейс FE, полный протокол | Регулярно сохраняйте информацию об энергопотреблении пользователя. | |
| 1. Интерфейс RS485, обращенный на юг, для управления подключенным оборудованием. | |||

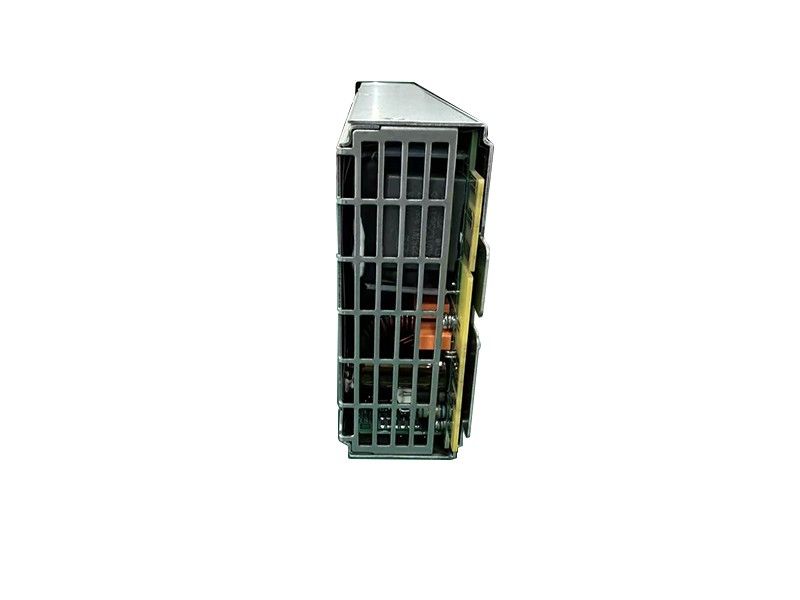

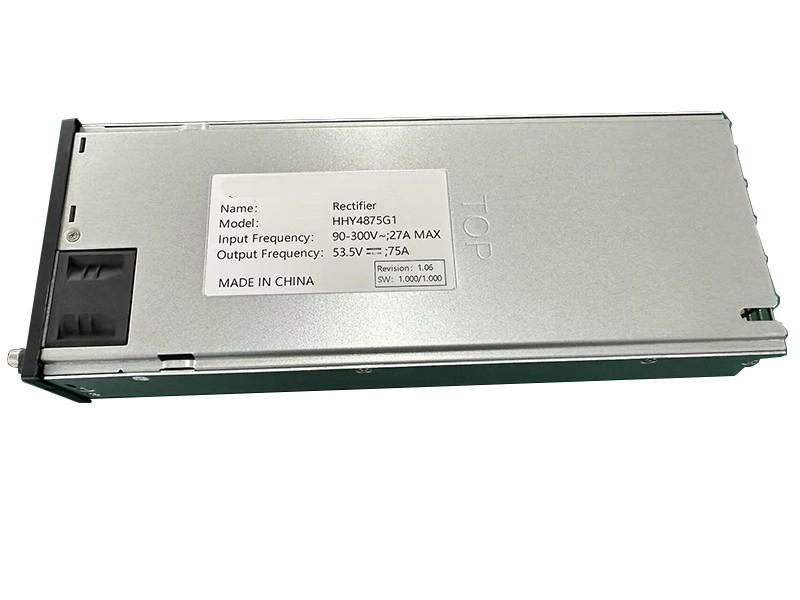

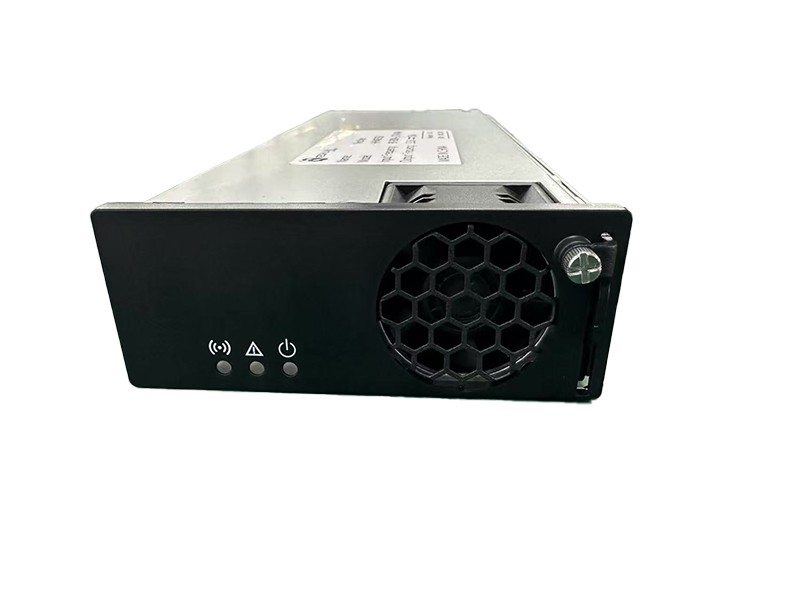

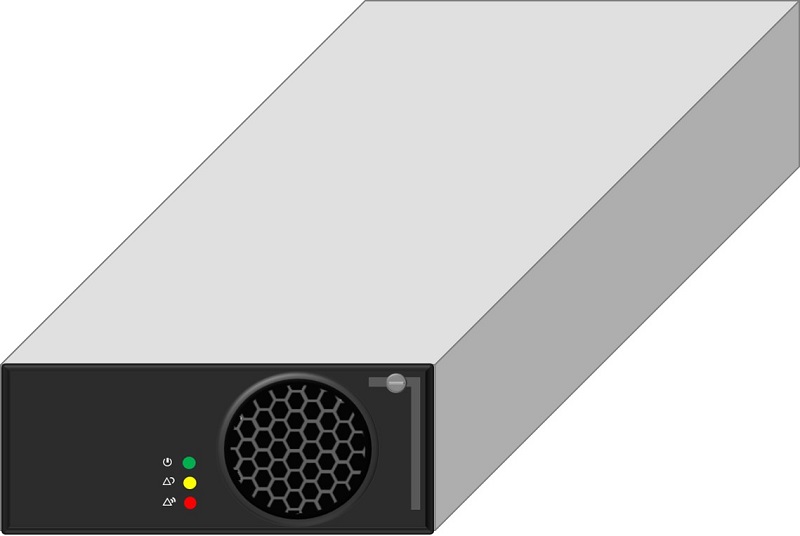

HHY4875G1 — это высокоэффективный цифровой выпрямительный модуль с высокой удельной мощностью, обеспечивающий широкий диапазон входного напряжения, по умолчанию на выходе получается 53,5 В постоянного тока.
Он обладает преимуществами функции плавного пуска, совершенной функции защиты, низкого уровня шума и возможности параллельного использования. Функция мониторинга сквозного источника питания обеспечивает мониторинг состояния выпрямительного модуля в режиме реального времени, а также функцию регулирования нагрузки и выходного напряжения.
| Элемент | Технические характеристики | Элемент | Технические характеристики |
|---|---|---|---|
| продуктивность | > 96% (230 В переменного тока, 50% нагрузка) | рабочее напряжение | 90 В переменного тока ~ 300 В переменного тока |
| Измерение | 40,5 мм × 105 мм × 281 мм | частота | 45 Гц~65 Гц, номинальное значение: 50 Гц/60 Гц |
| Масса | < 2 кг | Номинальный входной ток | ≤23А |
| Режим охлаждения | принудительное воздушное охлаждение | коэффициент мощности | ≥0,99 (100% нагрузка) ≥0,98 (50% нагрузки) ≥0,97 (30% нагрузки) |
| Защита от избыточного входного давления | > 300 В переменного тока, диапазон восстановления: 290 В переменного тока ~ 300 В переменного тока | THD | ≤5% (100% нагрузка) ≤8% (50% нагрузки) ≤12% (30% нагрузки) |
| Включите защиту от пониженного напряжения. | < Напряжение питания: 80 В переменного тока, диапазон восстановления: 80–90 В переменного тока. | выходное напряжение | 42–58 В постоянного тока, номинальное напряжение: 53,5 В постоянного тока. |
| Выход предназначен для защиты от короткого замыкания. | Длительное короткое замыкание, исчезновение короткого замыкания может быть восстановлено. | Стабильная точность давления | -0.5/0.5(%) |
| Защита от перенапряжения на выходе | Диапазон напряжения: 59,5 В постоянного тока | выходная мощность | 4000 Вт (176 В переменного тока ~ 300 В переменного тока) 2000–4000 Вт (линейное снижение напряжения 90–175 В переменного тока) |
| Время начала | < 10-е | Выходные данные содержат время. | > 10 мс |
| шум | < 55 дБА | MTBF | 10^5 часов |
