Наружный двухсекционный телекоммуникационный силовой шкаф

Дом Продукты 3. Решения для сайтов

Наружный двухсекционный телекоммуникационный силовой шкаф

K&M IP55 Outdoor Telecom Cabinet Enclosure Front View

19 Inch Empty Telecom Equipment Cabinet Internal Structure

Dual Compartment Base Station Enclosure with Cooling Vents

IP55 Weatherproof Floor Standing Outdoor Equipment Cabinet

Modular Telecom Cabinet Housing 19-inch Mounting Rails

Наружный двухсекционный телекоммуникационный силовой шкаф

Name: Наружный двухсекционный телекоммуникационный силовой шкаф
Availability: InStock

Уличный интегрированный силовой шкаф K&M отличается высокой степенью интеграции. Телекоммуникационный силовой шкаф IP55Этот шкаф, специально разработанный для использования на открытом воздухе в местах с высокой вместимостью, обладает прочной защитной конструкцией и предназначен для обеспечения безопасной и контролируемой рабочей среды. Система электропитания базовой станции мощностью 15 кВт 24 кВт.

Inquiry now

Обзор наружного силового шкафа

Универсальный силовой шкаф K&M All in One вмещает до двух блоков питания Nokia AirScale (6U), пользовательское оборудование (6U/15 кВт, 5U/24 кВт) и свинцово-кислотные или литий-ионные батареи (16U).

Ключевая характеристика

■ Один ряд верхнего и нижнего шкафов для субподрядных работ, рабочее пространство пользователя 11U.
■ Установите коммуникационное оборудование в шкаф, установите литиевую батарею в нижний шкаф.
■ Теплоотводящая способность кондиционера: 500 Вт постоянного тока.
■ Модульное и гибкое комплексное решение
■ Различные варианты силового блока — 24 / 15 кВт
■ Высокоэффективные выпрямители мощностью 3 кВт
■ Различные варианты аккумуляторов — литий-ионные / свинцово-кислотные (VRLA)
■ Различные варианты охлаждения: вентилятор+фильтр и кондиционер постоянного тока; вентилятор+фильтр и вентилятор+фильтр.
■ Фронтальный доступ для оптимальной планировки
■ Степень защиты (IP55) как для оборудования, так и для батарейного отсека.

Приложение

■ Открытые площадки большой вместимости
■ Городские зоны повышенной активности
■ Стадионы / места проведения массовых мероприятий

Технические характеристики

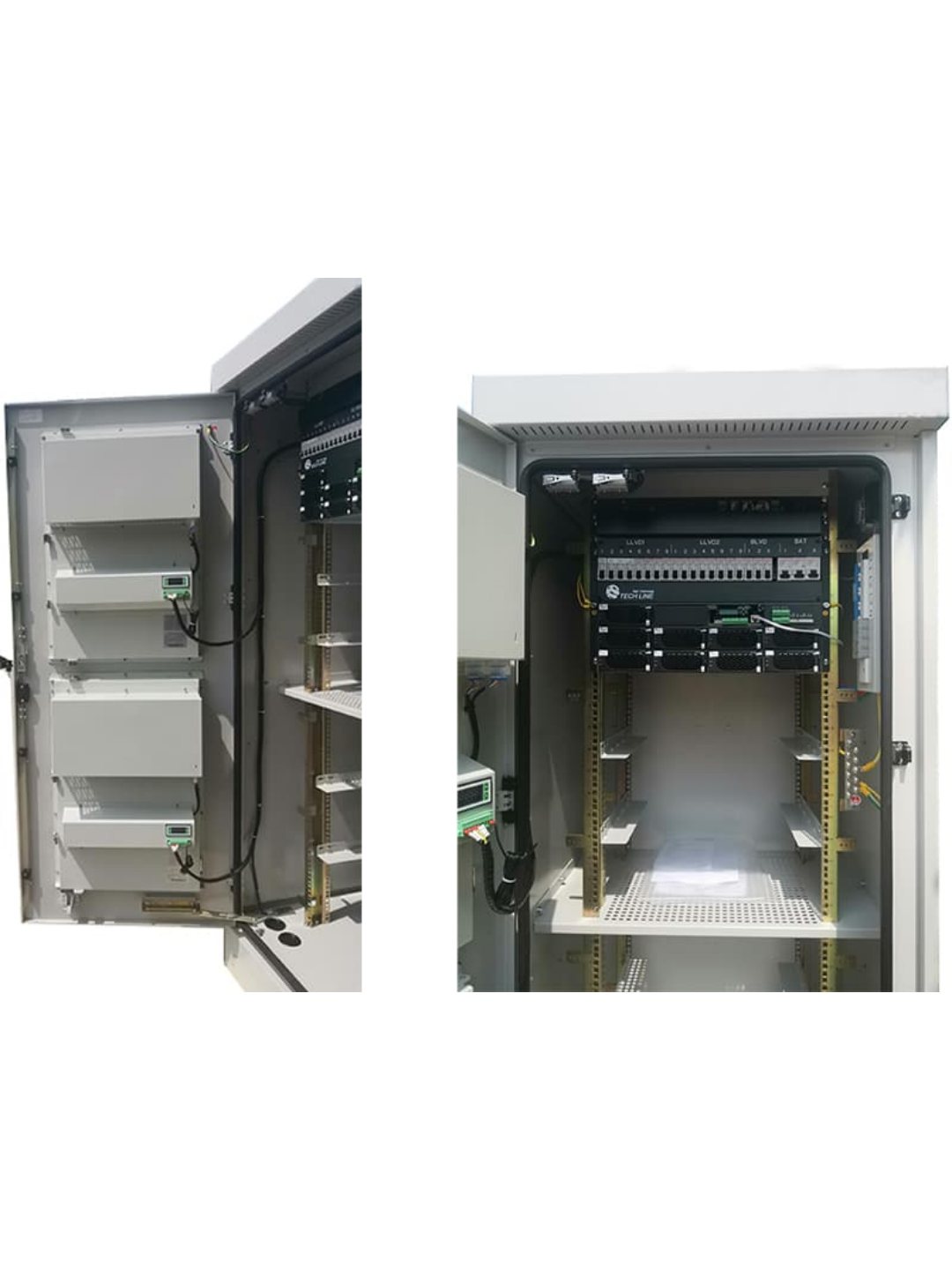

ДЕТАЛИЗАЦИЯ ВНУТРЕННЕЙ КОНСТРУКЦИИ

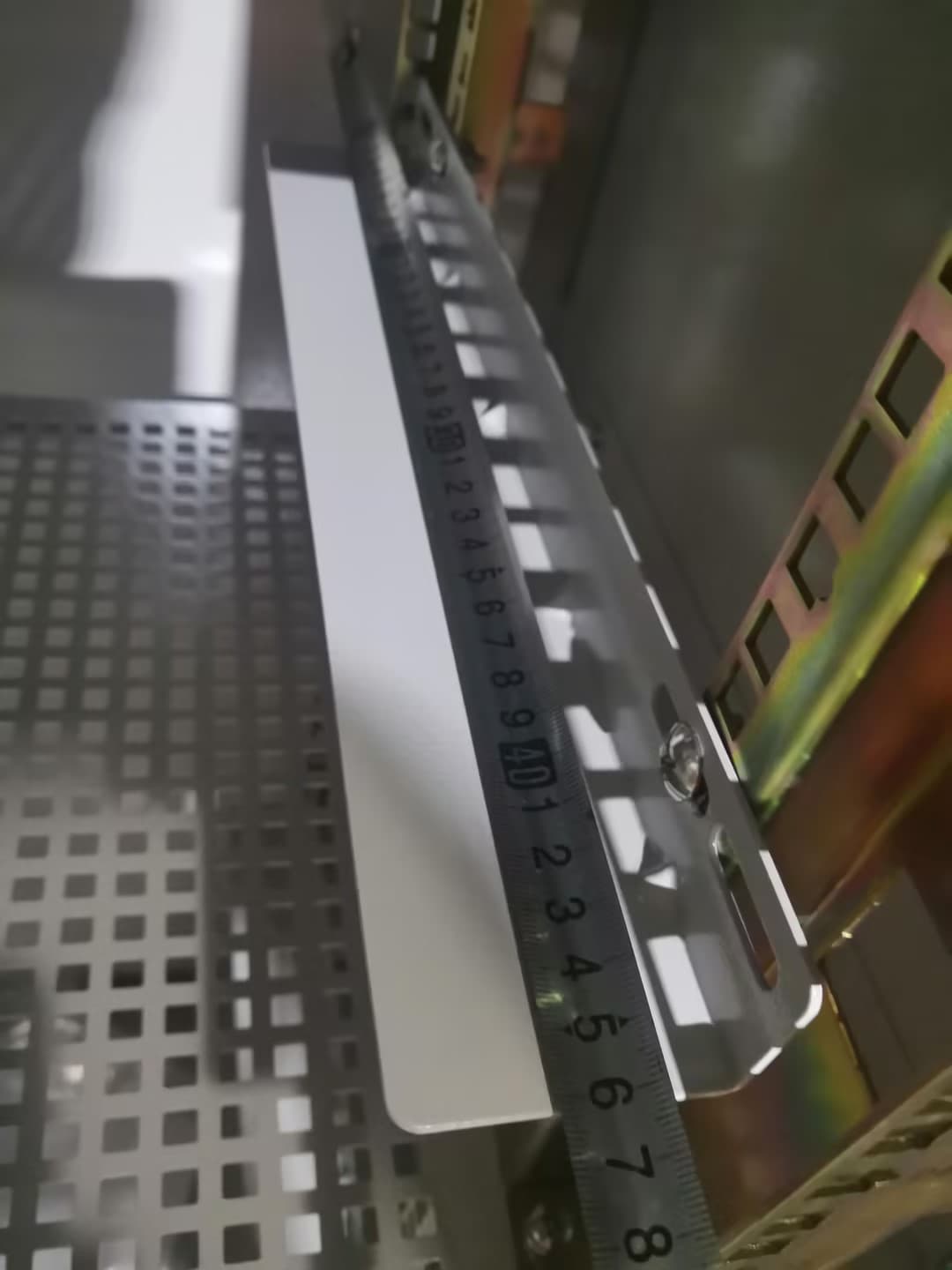

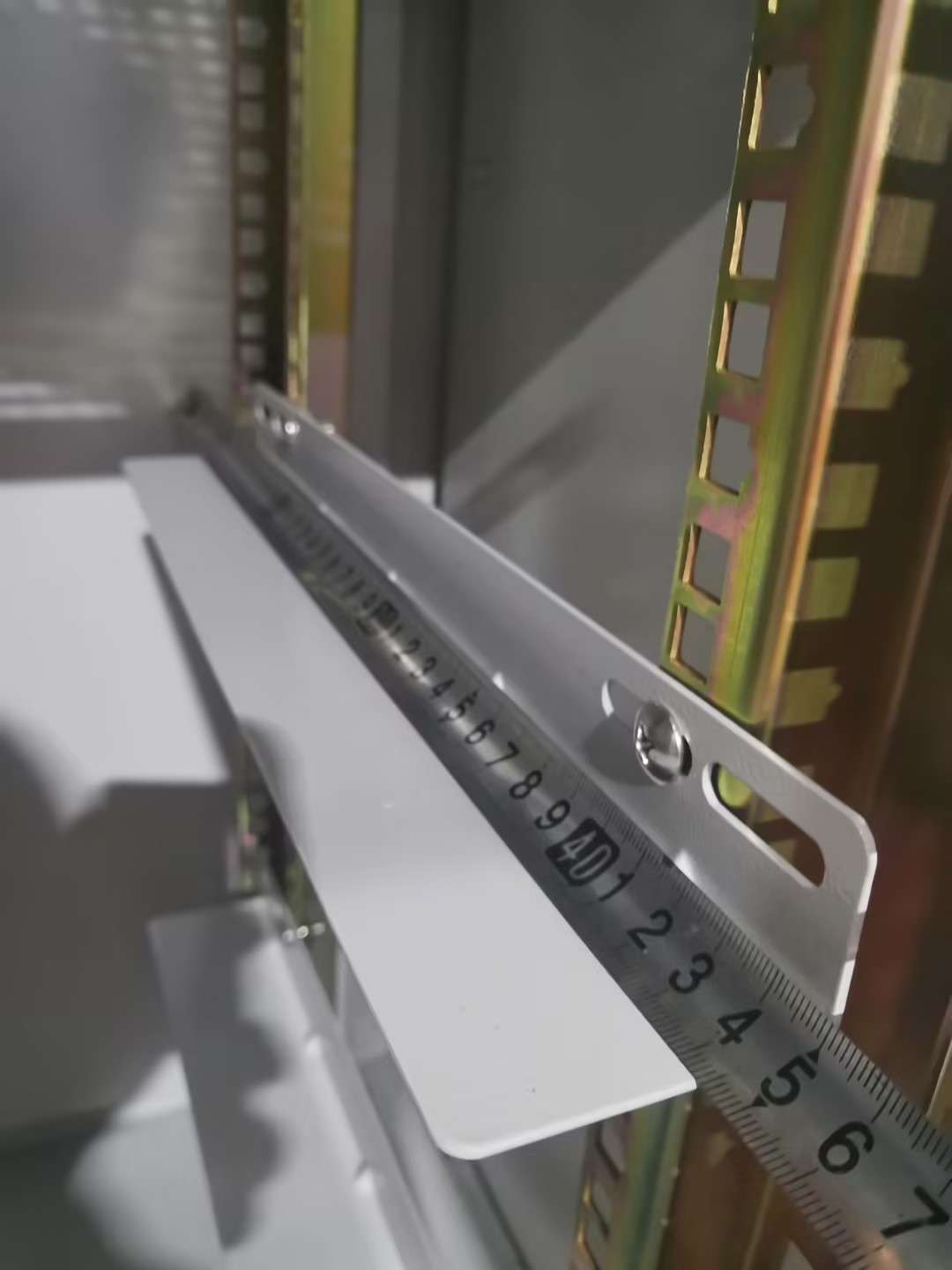

ИЗМЕРЕНИЕ МОНТАЖНОЙ РЕЛЬСЫ

Схема установки в стойку

Окончательный дизайн силового шкафа

Вариант I: Вентилятор+фильтр и кондиционер постоянного тока

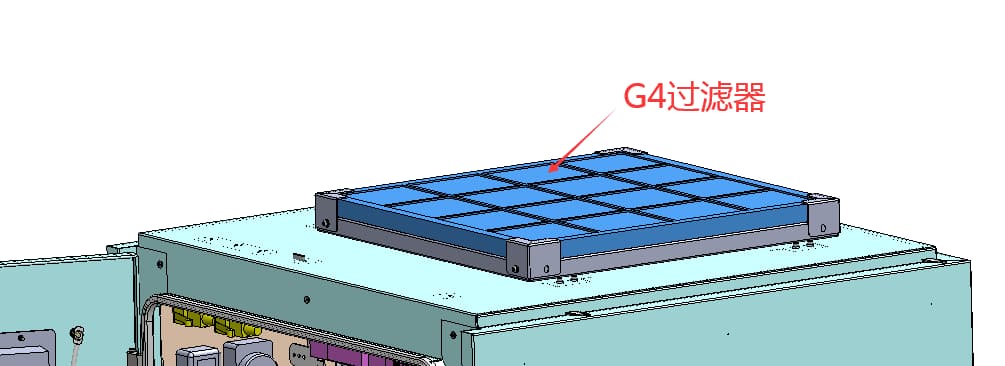

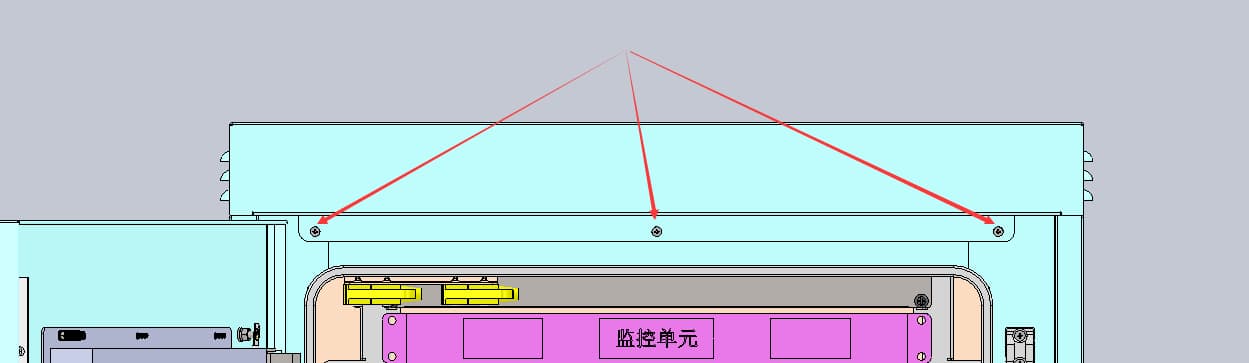

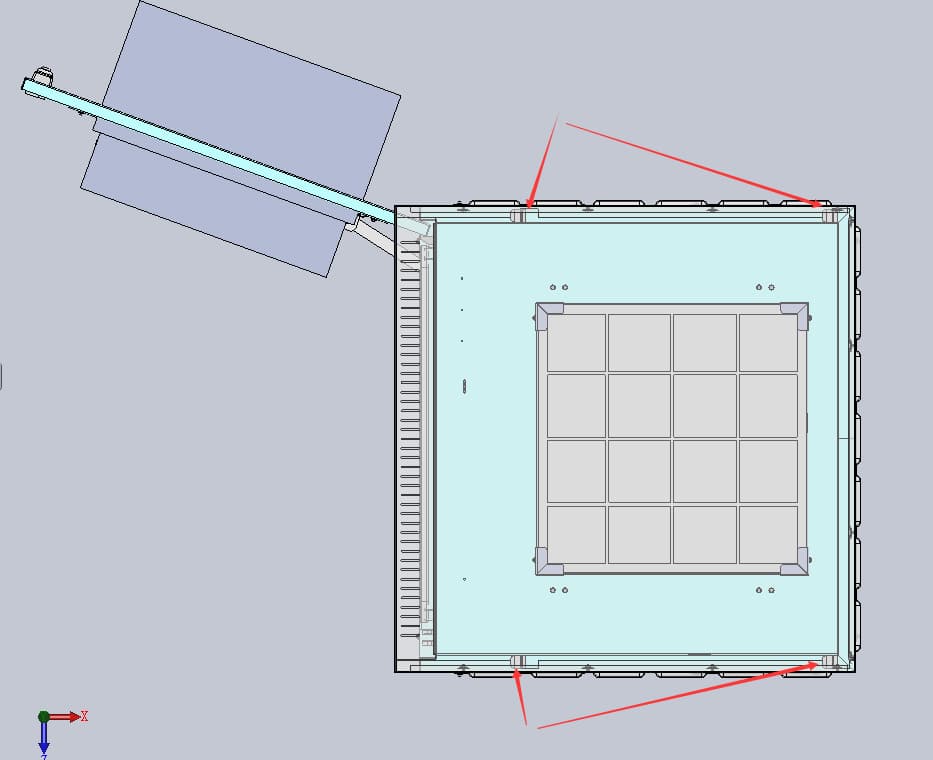

1. Верхняя крышка легко разбирается: нижняя передняя часть, боковые стороны и задняя часть вентиляционного отверстия с жалюзи. Откройте дверь и открутите винты перед верхней крышкой, чтобы снять её.

Top Cover Disassemble 1

Top Cover Disassemble 2

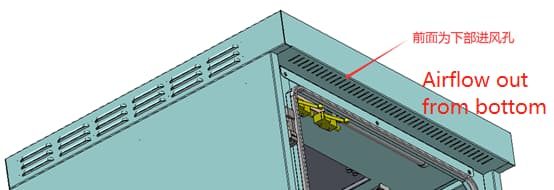

Top Cover Disassemble 3

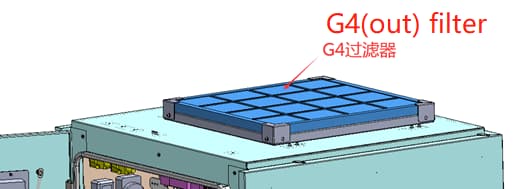

Top Cover Disassemble 4

2. Открытая дверца системы вентиляторного фильтра не влияет на нормальное подключение и отключение оборудования.

3. Внутреннее пространство шкафа, как показано ниже:

4. Разъем распределения входного переменного тока расположен с правой стороны верхней части корпуса.

Cabinet right-side power distribution input: 100A/4P x 1 pc, surge protection 80KA 3+1FM, 1 pc 13A UK maintenance socket;

5. Внутренние размеры колонны следующие:

6. Средняя пластина имеет следующую конструкцию:

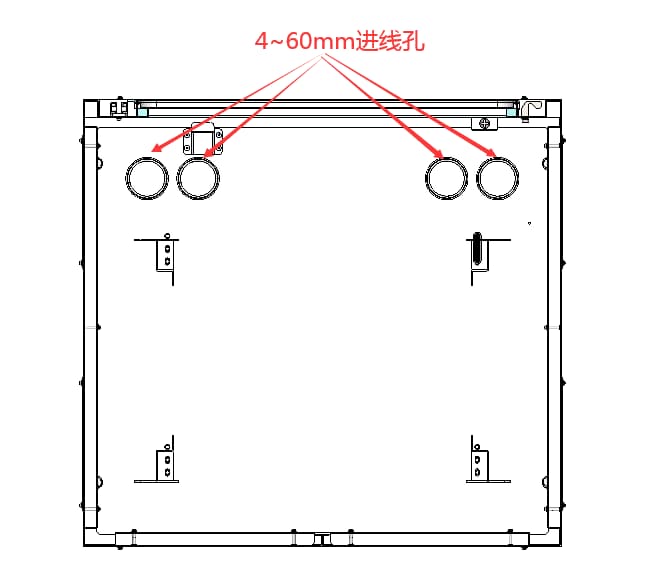

7. Кабельное вводное отверстие в нижней части шкафа 4*60.

8. Габариты шкафа.

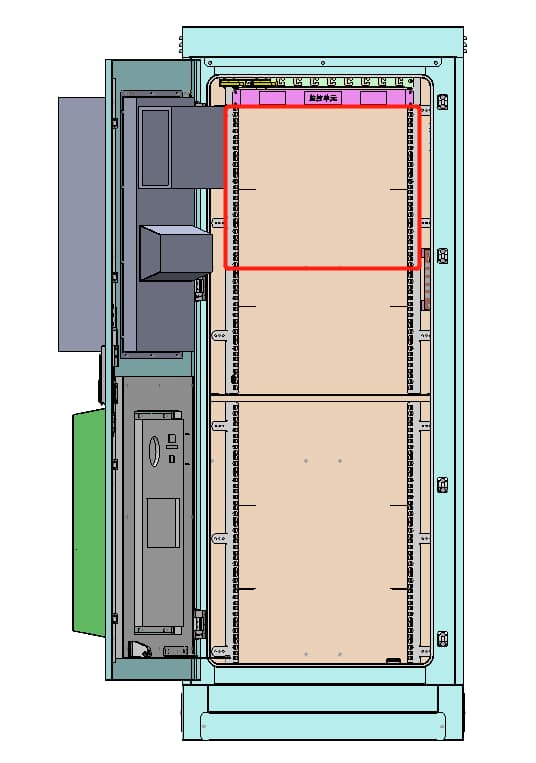

Вариант II: Вентилятор+Фильтр и Вентилятор+Фильтр

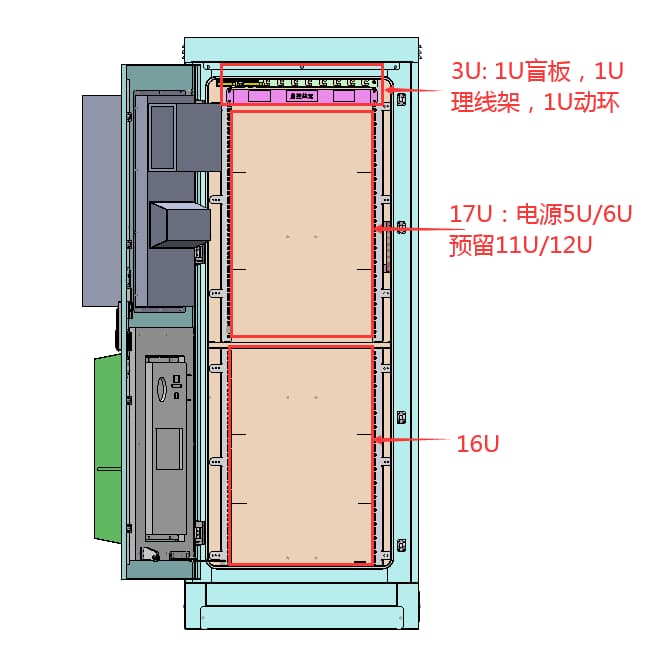

3. Внутреннее пространство следующее:

Technical diagram text for server rack layout specifying 3U (1U blank panel, 1U cable manager, 1U monitoring unit), 17U (5U/6U power supply, 11U/12U reserved), and 16U sections.

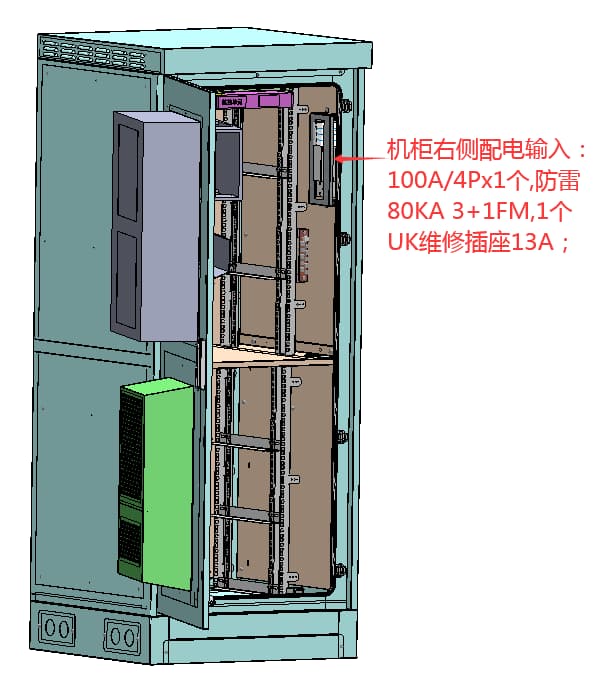

4. Разъем распределения входного переменного тока расположен с правой стороны верхней части корпуса.

Technical specifications for cabinet right-side power distribution input, including a 100A/4P breaker, an 80KA 3+1FM surge protective device, and a 13A UK maintenance socket.

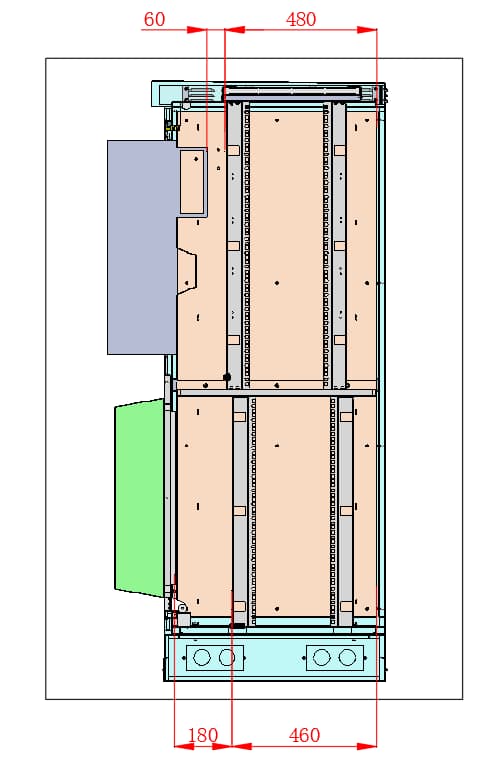

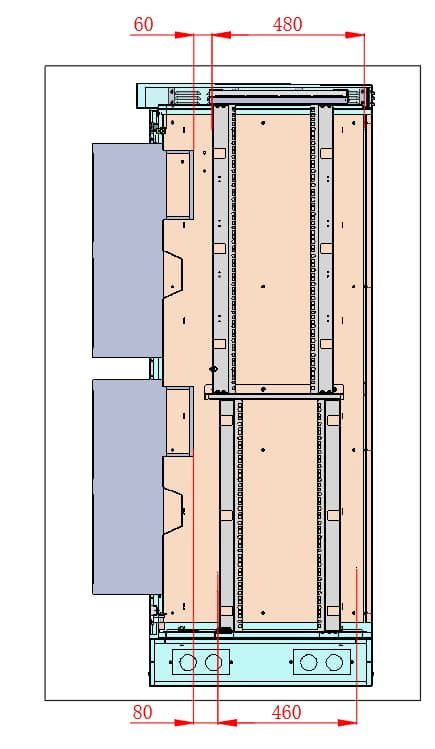

5. Внутренние размеры колонны следующие:

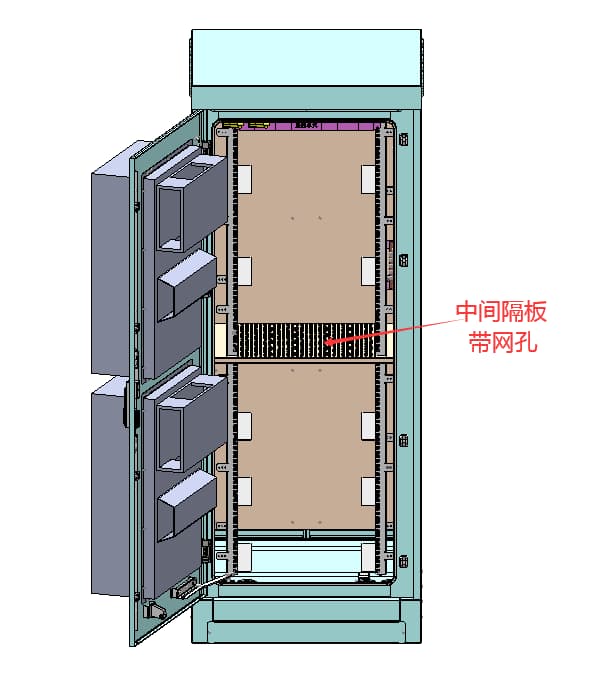

6. Средняя пластина имеет следующую конструкцию:

Technical diagram text indicating a middle partition with mesh holes (perforated middle shelf) for a cabinet.

7. Кабельное вводное отверстие в нижней части шкафа 4*60.

8. Габариты шкафа.

Размер структуры

Измерение	Габариты шкафа: В2100Г800Ш750 мм (включая основание).
Масса	<250 кг
Режим охлаждения	Отсек для оборудования: Вентилятор: 2 x 175 x 69 мм Фильтр: F7 (ВХОД) + G4 (ВЫХОД) или H12 (ВХОД) + G4 (ВЫХОД) Отсек дифференциала батареи: кондиционер, мощность рассеивания тепла 500 Вт постоянного тока.

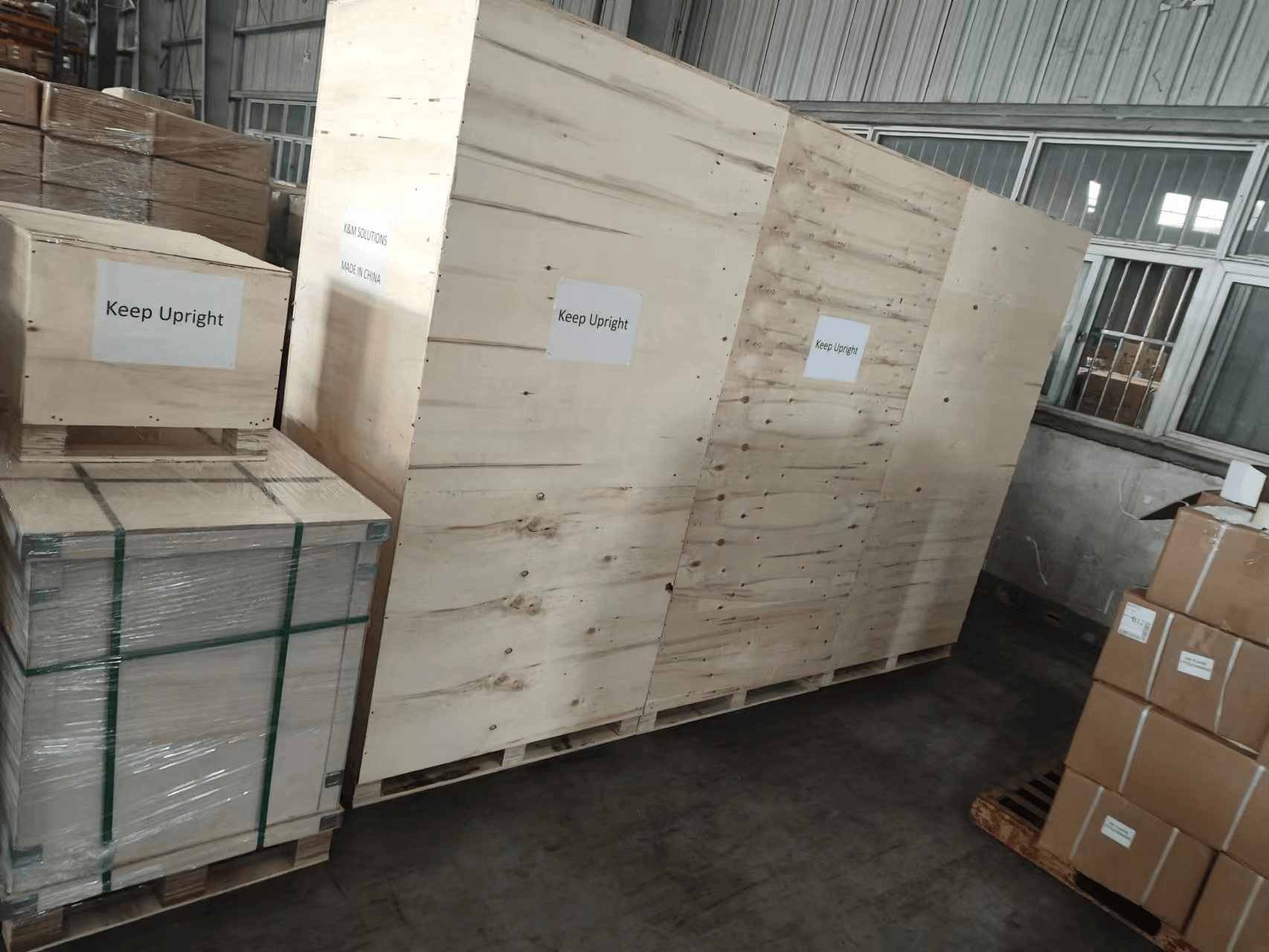

Вид завода и производства

ВИД ЗАВОДА И ПРОИЗВОДСТВА

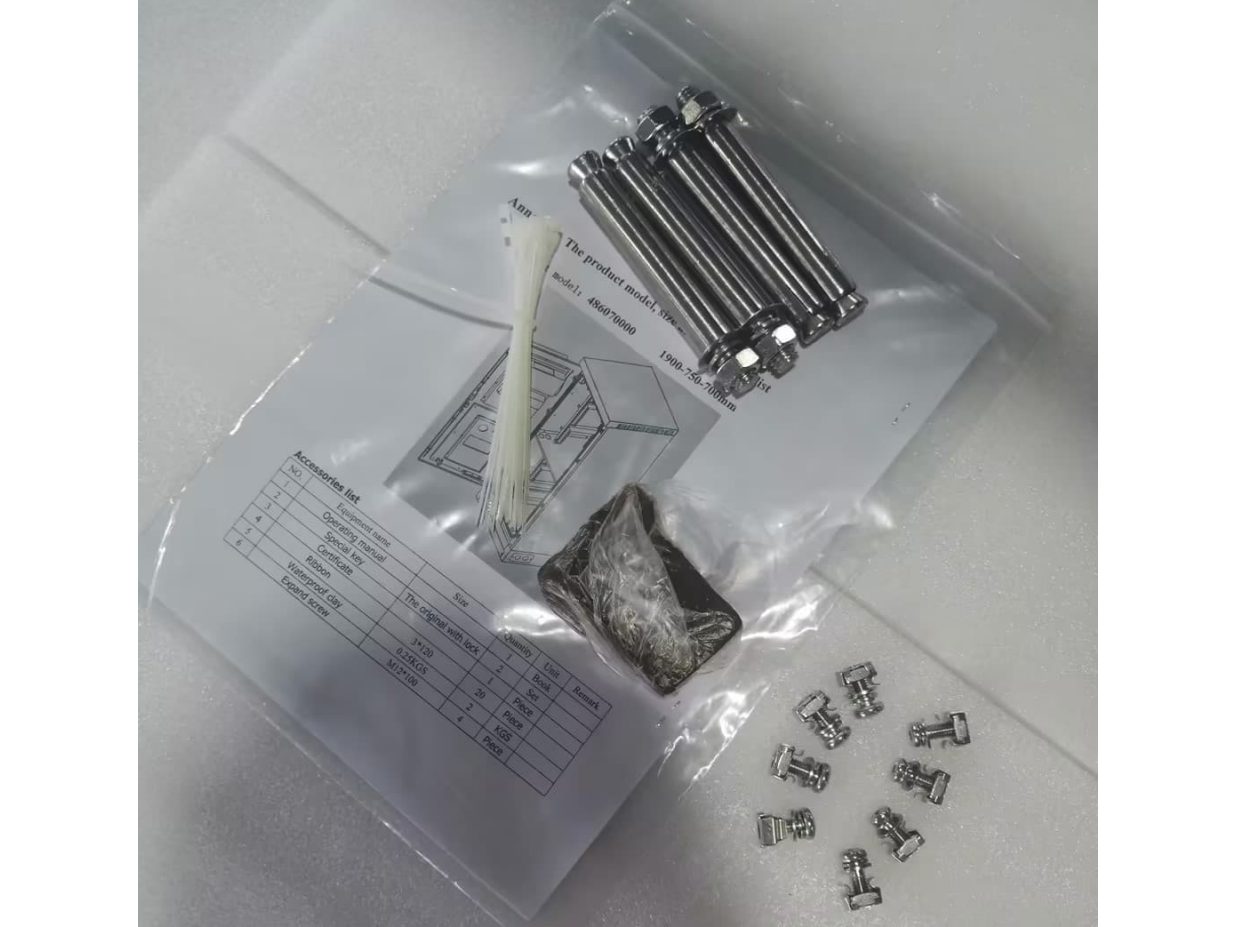

Входящие в комплект аксессуары

ВКЛЮЧЕННЫЕ АКСЕССУАРЫ

Часто задаваемые вопросы

Q Каковы габаритные размеры и вес этого пустого корпуса шкафа?

A: Размеры шкафа: В2100*Г800*Ш750 мм, которая включает в себя основание[цит.: 263]. Общий вес пустого корпуса составляет менее 250 кгчто делает его прочной, но при этом управляемой конструкцией для развертывания на открытом воздухе[cite: 263].

Q Какой объем внутреннего пространства для установки обеспечивает корпус шкафа?

A: Он имеет один ряд с верхним и нижним отсеками для субкомпрессии[cite: 265]. Верхний отсек обеспечивает 11U пользовательского пространства для коммуникационного оборудования, а нижний отсек предназначен для размещения литиевых или VRLA-аккумуляторов. 16U пространства[цит.: 261, 265, 266].

Q Какие методы охлаждения и степени защиты предусмотрены в корпусе?

A: Корпус обеспечивает Степень защиты IP55 для отсеков оборудования и батареи[цит.: 274]. Для регулирования температуры в отсеке оборудования используются вентиляторы (2 x 175 x 69 мм) и фильтры (F7/H12 ВХОД + G4 ВЫХОД)[цит.: 263]. Отсек батареи может охлаждаться с помощью Кондиционер постоянного тока мощностью 500 Вт или дополнительной системой вентилятора и фильтра[цит.: 263, 272].
