Высокоэффективная модульная система электропитания 48 В постоянного тока (200 А/400 А).
Независимый Встроенная система питания постоянного тока 48 В постоянного тока 200–400 А может гибко подходить для любого внутреннего помещения или наружный телекоммуникационный распределительный шкаф при необходимости. Действуя как надежный партнер. система электропитания базовой станцииего максимальная вместимость составляет от от 18 кВт (200 А) до 27 кВт (400 А)Основано на новом поколении выпрямительный источник питания Этот модуль обеспечивает исключительно высокую эффективность и плотность мощности, что позволяет экономить электроэнергию и занимать меньше места на территории потребителя.

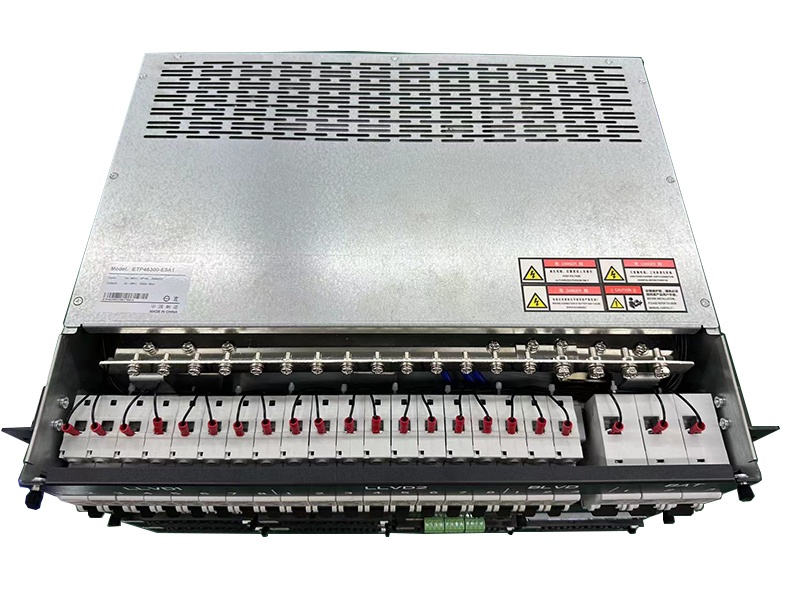

Благодаря своему стандарту 19-дюймовая встроенная силовая структураЭта система может быть легко установлена в различные конфигурации. Основные компоненты подстанции включают в себя универсальный распределительный блок, интеллектуальный блок управления (SMU) и слоты с возможностью «горячей» замены для 6 (200 А) до 9 (400 А) выпрямителей. Предусмотрено отключение при низком напряжении (LVD) для сокращения времени разряда и обеспечения оптимального состояния батарей. Кроме того, распределительная секция установки стратегически разделена на две ветви с местами для автоматических выключателей, где ток в каждой ветви точно контролируется контроллером.

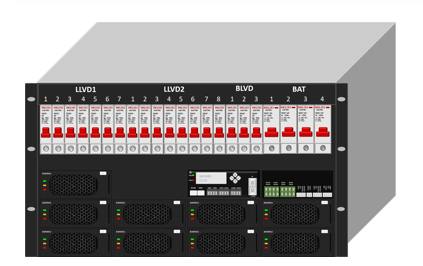

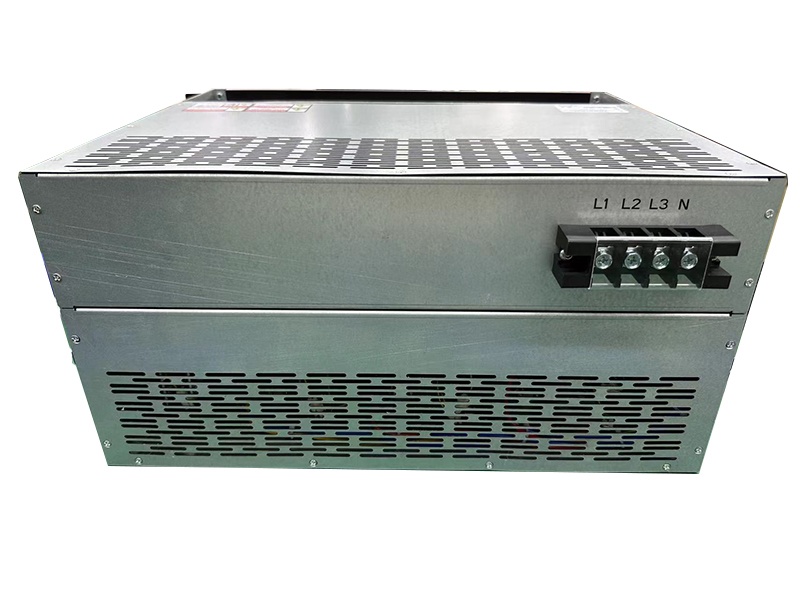

Независимая встроенная система питания постоянного тока 48 В (200 А/400 А) представляет собой высокоэффективное цифровое решение с высокой удельной мощностью, предназначенное для стандартных 19-дюймовых стоек. Доступная в конфигурациях 5U (до 18 кВт) и 6U (до 27 кВт), она органично интегрирует модули выпрямителя R4850G2, усовершенствованную систему распределения питания и интеллектуальный блок мониторинга SMU48B, обеспечивая надежную и непрерывную работу телекоммуникационных объектов.

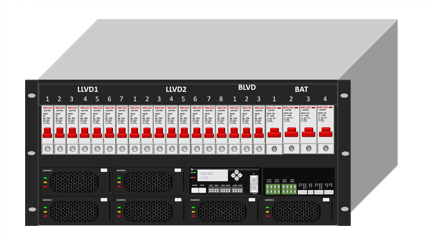

Схема силового блока на 300 А.

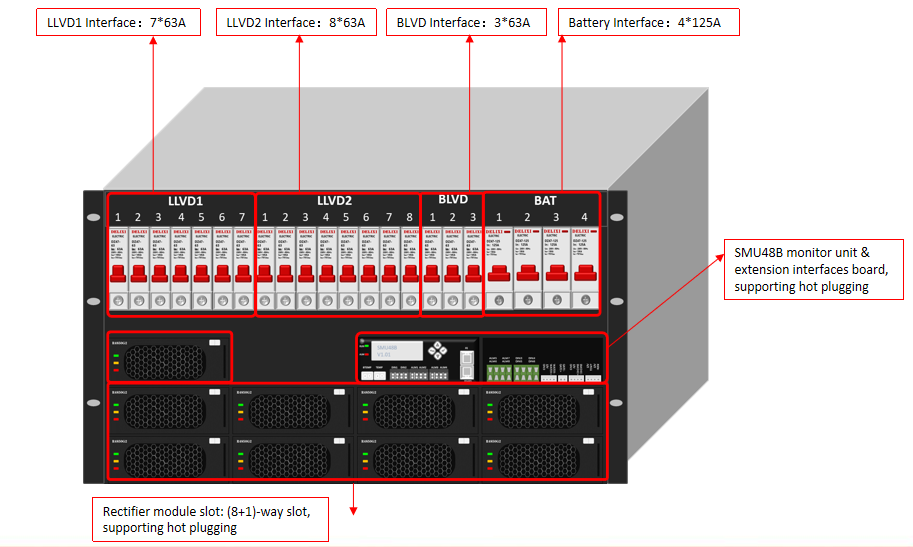

Схема силового блока на 400 А.

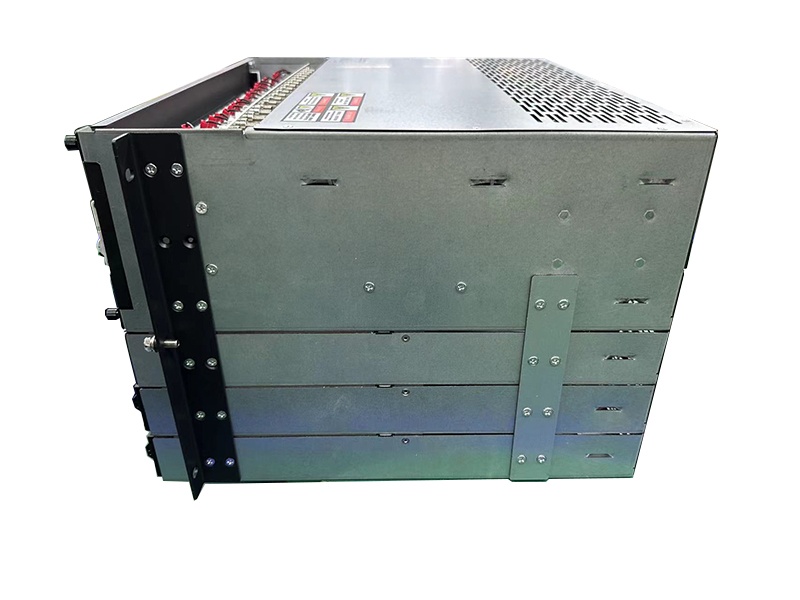

| Тип продукта | Система 5U  | Система 6U  | |
|---|---|---|---|
| Система | Габариты (ширина, глубина и высота) | 533 мм (Ш) × 426 мм (Г) × 220 мм (5U, В) | 533 мм (Ш) × 426 мм (Г) × 268 мм (6U, В) |
| режим установки | Устанавливается в 19-дюймовую стойку или шкаф. | Устанавливается в 19-дюймовую стойку или шкаф. | |
| Режим технического обслуживания | Передний | Передний | |
| Масса | ≤20 кг (без выпрямителей) | ≤22 кг (без выпрямителей) | |
| вход | Режим ввода | Трехфазная четырехпроводная система 380 В (совместима с однофазным переменным напряжением 220 В) | Трехфазная четырехпроводная система 380 В (совместима с однофазным переменным напряжением 220 В) |
| Входная частота | 45-66 Гц, номинальное значение: 50/60 Гц | 45-66 Гц, номинальное значение: 50/60 Гц | |
| Входная емкость | 3W+N+P | 3W+N+P | |
| Выход | Выходное напряжение | 43,2-58 В постоянного тока, номинальное значение: 53,5 В постоянного тока | 43,2-58 В постоянного тока, номинальное значение: 53,5 В постоянного тока |
| Максимальная вместимость | 15-18 кВт (176–300 В переменного тока) 9 кВт~18 кВт (85 В переменного тока~175 В переменного тока, линейное снижение мощности) | 24-27 кВт (176–300 В переменного тока) 12 кВт~27 кВт (85 В переменного тока~175 В переменного тока, линейное снижение мощности) | |
| Максимальная эффективность | 96,2% | 96,2% | |
| точность стабилизации напряжения | ≤±0,6% | ≤±0,6% | |
| Номинальный выходной ток | 250 А (совместимо с 300 А) | 400 А (совместимо с 450 А) | |
| Выходной интерфейс | Автоматические выключатели для аккумуляторных батарей: 4 * 125 А Интерфейс LLVD1: 7*63A; Интерфейс LLVD2: 8*63A; Интерфейс BLVD: 3*63A; | Автоматические выключатели для аккумуляторных батарей: 4 * 125 А Интерфейс LLVD1: 7*63A; Интерфейс LLVD2: 8*63A; Интерфейс BLVD: 3*63A; | |
Модуль мониторинга SMU48B — это небольшой блок мониторинга, предназначенный в основном для проверки рабочего состояния энергосистемы и управления её работой. Он предоставляет широкий набор интерфейсов, таких как интерфейс для датчиков, порт CAN-соединения, интерфейс RS 485, интерфейс сухих контактов входа/выхода и т. д., которые могут использоваться для управления окружающей средой на объекте и формирования отчетов об авариях. Одновременно он может обеспечивать удаленную связь с сетевыми контроллерами сторонних производителей, поддерживающими стандартные протоколы, для удаленного управления энергосистемой.
Модуль мониторинга (SMU48B)
| Входной сигнал | Двусторонний аналоговый ввод данных (батарея и температура окружающей среды) Интерфейс датчика: интерфейс температуры и влажности * 1 интерфейс дыма * 1 водная граница * 1 интерфейс двери * 1 6-контактный сухой контактный вход |
| Выходной сигнал тревоги | 8-сторонняя сухая точка контакта | |
| Коммуникационный порт | RS485/FE | |
| Хранение бревен | До 1000 исторических записей о срабатывании сигнализации. | |
| Режим отображения | ЖК-дисплей 128*48 | |
| среда | Рабочая температура | От -25℃ до +75℃ (пусковой режим -40℃) |
| Температура хранения | от -40℃ до +70℃ | |
| Рабочая влажность | 5% - 95% (без конденсации) | |
| Высота | ≤ 3000 м (При высоте от 3000 до 5000 м рабочая температура снижается на 1°C на каждые дополнительные 200 м.) |
| Элемент | Технические характеристики |
|---|---|
| Характеристики обнаружения | обнаружение информации переменного и постоянного тока |
| Обнаружение информации о выпрямительном модуле и солнечном модуле | |
| Обнаружение информации о батарее | |
| Сигнализация о перегреве и понижении температуры батареи | |
| Обнаружение температуры и влажности окружающей среды, температуры батареи, магнитного поля двери, дыма, затопления водой и другой информации об окружающей среде. | |
| Обнаружение входного сигнала с 6-контактным сухим контактом / Обнаружение батареи, предохранителя нагрузки | |
| Функции управления | Управление зарядкой и поддержанием заряда батареи / Температурная компенсация батареи |
| Управление зарядкой аккумулятора и ограничением тока | |
| Защита от пониженного напряжения батареи при разрядке | |
| Управление тестированием батареи / Выявление остаточной емкости батареи | |
| Уровень 5 — это независимое управление отключением питания / Два режима отключения питания для пользователя (по времени / по напряжению). | |
| 4. Учет потребляемой мощности пользователем (измерение потребляемой мощности) / Регулярное сохранение информации о потреблении энергии пользователем. | |
| Управление предупреждениями | Сигнализация может быть связана с сухим выходным контактом, поддерживает 8 сухих выходных контактов, может быть настроена на нормальное размыкание. |
| Можно установить уровень тревоги (аварийный / выключено) / Напоминание пользователю с помощью индикаторной лампы, звукового сигнала тревоги (опционально включить / запретить). | |
| 1000 исторических записей о тревогах | |
| Интеллектуальный интерфейс | 1 северный интерфейс FE, полный протокол 1. Интерфейс RS485, обращенный на юг, для управления подключенным оборудованием. |
R4850G — это высокоэффективный цифровой выпрямительный модуль с высокой удельной мощностью, обеспечивающий широкий диапазон входного напряжения, по умолчанию выходное напряжение составляет 53,5 В постоянного тока. Он обладает такими преимуществами, как функция плавного пуска, превосходная защита, низкий уровень шума и возможность параллельного подключения. Благодаря мониторингу источника питания, он обеспечивает мониторинг состояния выпрямительного модуля в реальном времени, а также функцию регулирования нагрузки и выходного напряжения.
Элемент  | Технические характеристики | Элемент | Технические характеристики |
|---|---|---|---|
| продуктивность | >95% (230 В переменного тока, нагрузка 30%~80%) | рабочее напряжение | 85 В переменного тока ~ 300 В переменного тока |
| Измерение | 40,8 мм × 105 мм × 269 мм | частота | 45 Гц~66 Гц, номинальное значение: 50 Гц/60 Гц |
| Масса | <2 кг | Номинальный входной ток | ≤17А |
| Режим охлаждения | принудительное воздушное охлаждение | коэффициент мощности | ≥0,99 (100% нагрузка) |
| Защита от избыточного входного давления | >300 В переменного тока, диапазон восстановления: 290 В переменного тока ~ 300 В переменного тока | THD | ≤5% (нагрузка 50%~100%) |
| Включите защиту от пониженного напряжения. | <80 В переменного тока, диапазон восстановления: 80–90 В переменного тока | выходное напряжение | 42–58 В постоянного тока, номинальное значение: 53,5 В постоянного тока |
| Выход предназначен для защиты от короткого замыкания. | Длительное короткое замыкание, исчезновение короткого замыкания может быть восстановлено. | Стабильная точность давления | ≤±0,2% от объема |
| Защита от перенапряжения на выходе | Диапазон напряжения: 56 В постоянного тока ~ 60 В постоянного тока | выходная мощность | 3000 Вт (176 В переменного тока ~ 300 В переменного тока) 1250 Вт~3000 Вт (линейное снижение напряжения 85~175 В переменного тока) |
| Время начала | 3с~10с | Выходные данные содержат время. | >10 мс |
| Потребление энергии в режиме ожидания | ≤5 Вт | MTBF | >500 000 часов (25℃) |

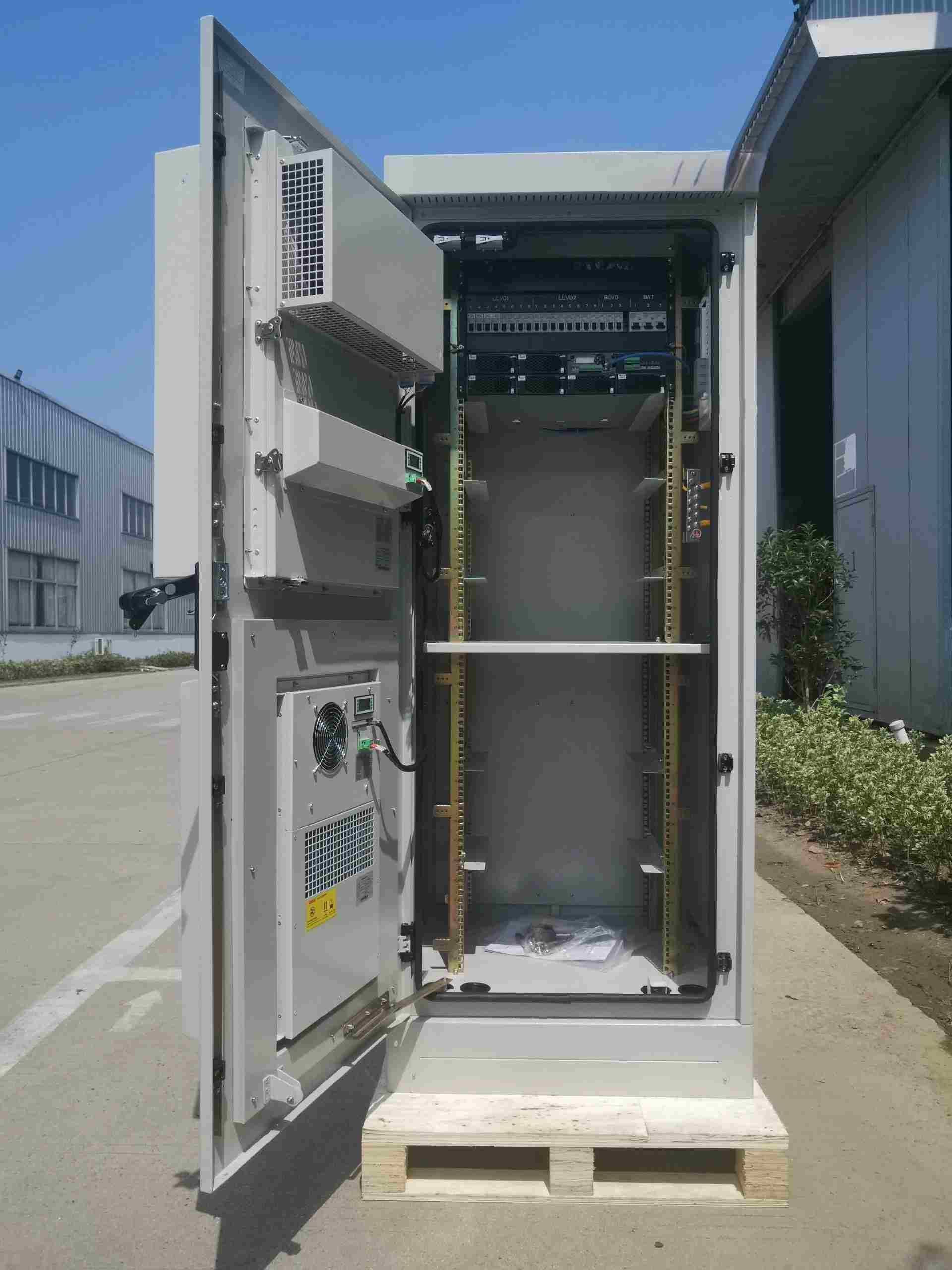

Реальное развертывание конфигурации системы электропитания 5U внутри интегрированного наружного шкафа.

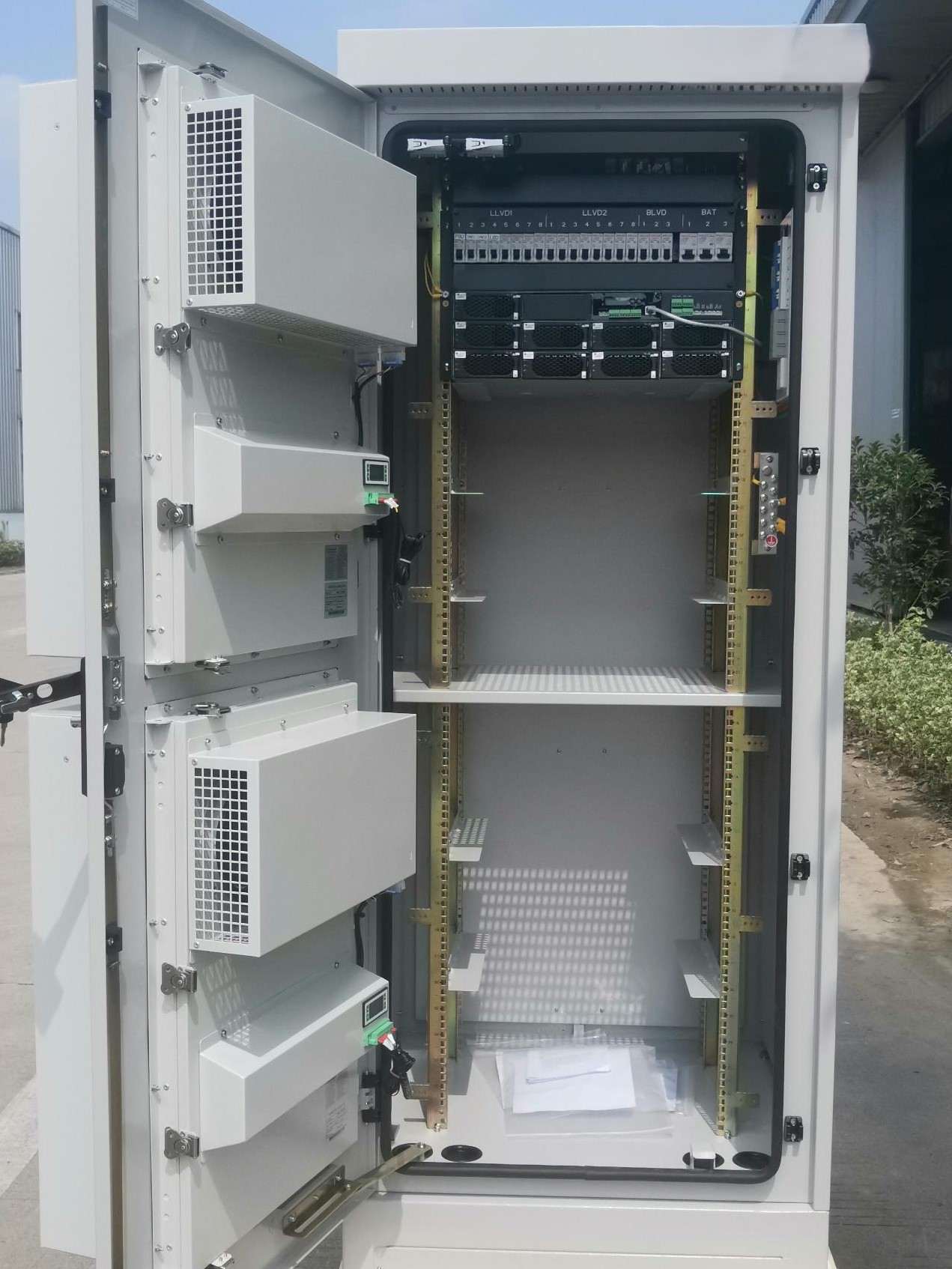

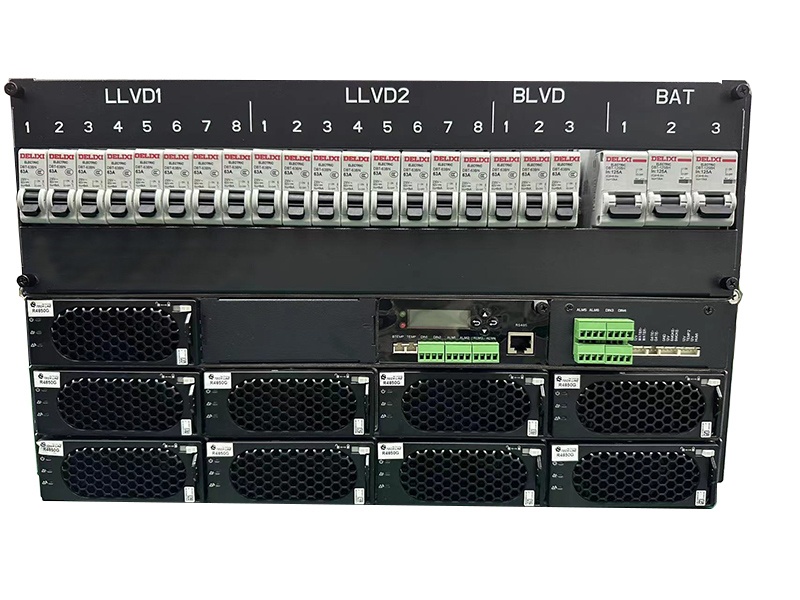

Демонстрация конфигурации системы электропитания 6U, обеспечивающей достаточно места для размещения оборудования и батареи.

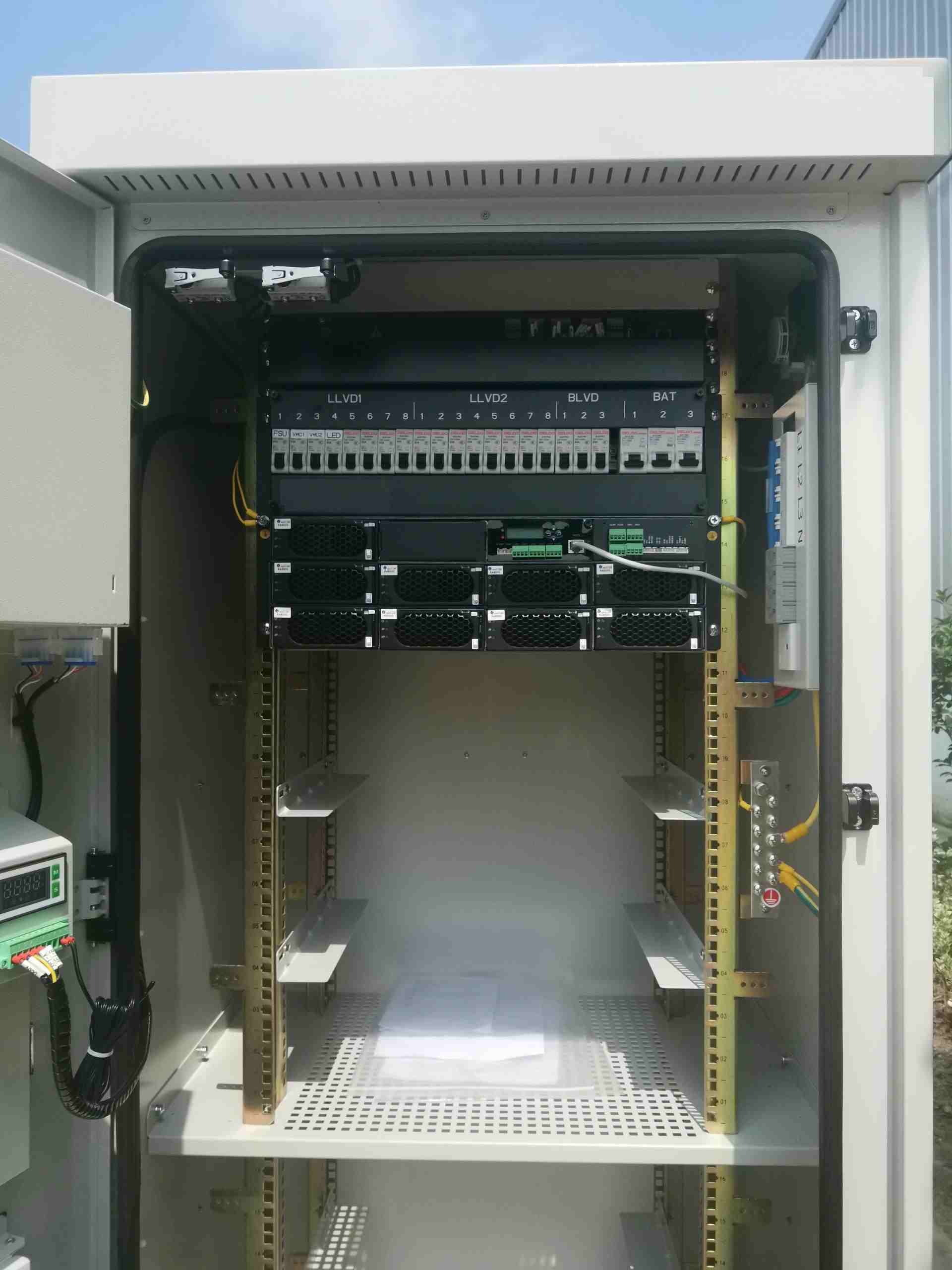

Детальный вид компоновки 6U, демонстрирующий модульную внутреннюю структуру и организованное управление пространством.
