Штабелируемый телекоммуникационный силовой шкаф 48 В постоянного тока с батарейным отсеком

Дом Продукты 3. Решения для сайтов

Штабелируемый телекоммуникационный силовой шкаф 48 В постоянного тока с батарейным отсеком

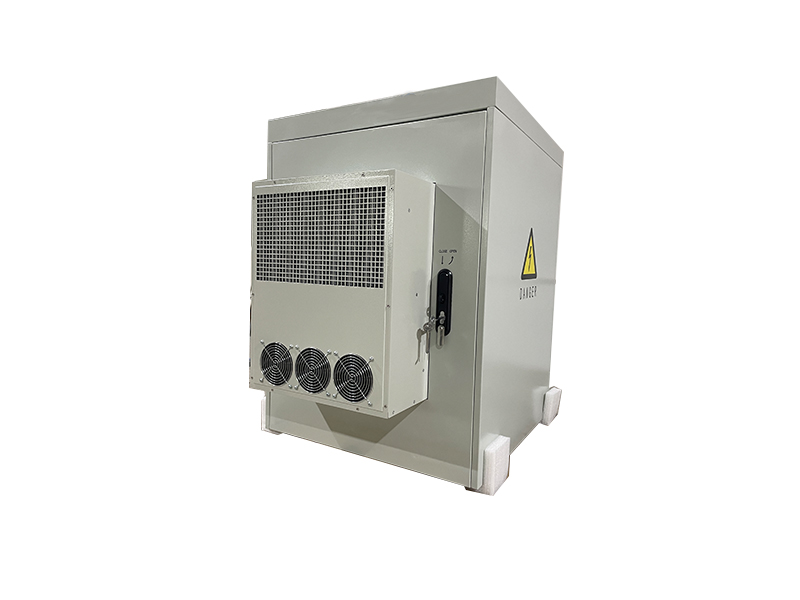

Outdoor Battery Cabinet With Heat Exchanger

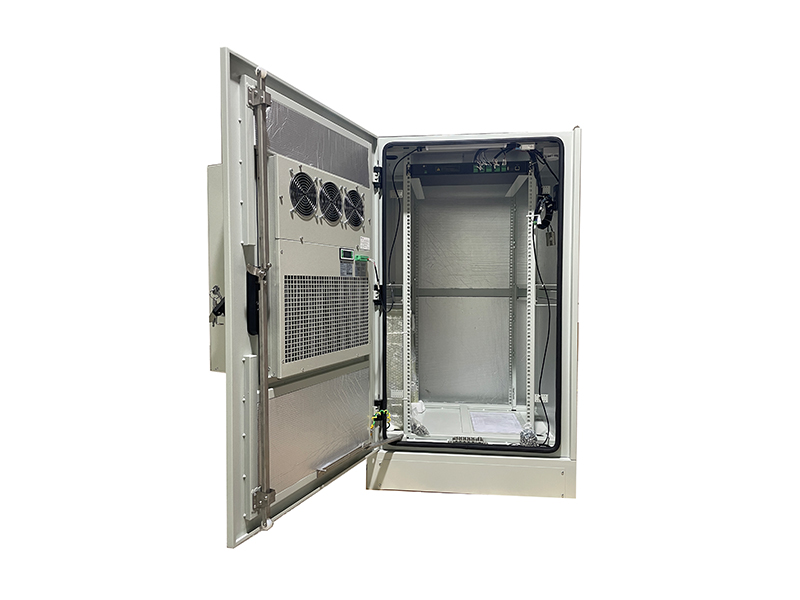

Galvanized Steel Outdoor Telecom Enclosure

Штабелируемый телекоммуникационный силовой шкаф 48 В постоянного тока с батарейным отсеком

Name: Штабелируемый телекоммуникационный силовой шкаф 48 В постоянного тока с батарейным отсеком
Availability: InStock

Он Штабелируемое решение Zain представляет собой передовой подход к модульной телекоммуникационной инфраструктуре, включающий в себя высокопроизводительный шкаф питания постоянного тока (750W750D1000Hmm) надежно установлены поверх специального шкафа для хранения батарей (750W750D1300Hmm). Эта двухъярусная архитектура обеспечивает общую высоту системы 2300 мм, что позволяет эффективно использовать пространство при размещении на объектах с высокой плотностью размещения.

Разработанный для долговечности, шкаф постоянного тока Корпус изготовлен из оцинкованного листа толщиной 1,2 мм, а основание батареи — из горячеоцинкованного листа толщиной 1,5 мм для обеспечения превосходной несущей способности. Конструкция для штабелирования тщательно продумана, включает водонепроницаемые резиновые прокладки и крепится прочными гайками и болтами для обеспечения герметичности. Внутри корпус облицован огнеупорным серебряным изоляционным хлопком для поддержания термической стабильности и защиты чувствительных компонентов.

Inquiry now

Штабелируемое решение для шкафов питания постоянного тока и аккумуляторных батарей.

Разработанная для сложных автономных систем и расширения телекоммуникационных площадок, эта высокоадаптивная двухъярусная архитектура физически разделяет силовое оборудование и систему хранения энергии. Она включает в себя прочный шкаф питания постоянного тока, надежно установленный поверх специального базового шкафа с аккумуляторами большой емкости.

Основные характеристики системы

■ Уникальная модульная конструкция, допускающая штабелирование: общая площадь основания составляет 750 x 750 x 2300 мм.
■ Специализированное управление тепловым режимом осуществляется с помощью высокопроизводительного теплообменника постоянного тока 48 В мощностью 150 Вт/К для аккумуляторной зоны.
■ Прочная конструкция, рассчитанная на высокие нагрузки, обеспечивается использованием оцинкованного листа толщиной 1,2 мм (DC) и горячеоцинкованного листа толщиной 1,5 мм (Battery).
■ Бесшовная физическая интеграция с использованием водонепроницаемых резиновых полосок и специальных болтов для герметизации класса IP.
■ Встроенная система питания форм-фактора 8U, поддерживающая впечатляющую максимальную мощность в 24 кВт.
■ Конструкция предусматривает размещение четырех пар батарейных стоек, вмещающих до 4U аккумуляторных блоков емкостью 150 Ач.
■ Превосходная безопасность благодаря огнестойкой серебряной теплоизоляционной хлопковой подкладке во внутренних стенках.
■ Усовершенствованная система распределения электроэнергии с использованием специально разработанных медных шин и клемм отрицательного полюса в форме ключа.

Идеальные сценарии развертывания

■ Требовательные к резервному питанию телекоммуникационные макросотовые станции, нуждающиеся в длительном резервном питании от батарей.
■ Автономные или нестабильные энергосистемы, в значительной степени зависящие от высокопроизводительных накопителей энергии постоянного тока напряжением 48 В.
■ Зоны промышленных периферийных вычислений, требующие масштабируемых, многоуровневых аппаратных решений.

Галерея товаров

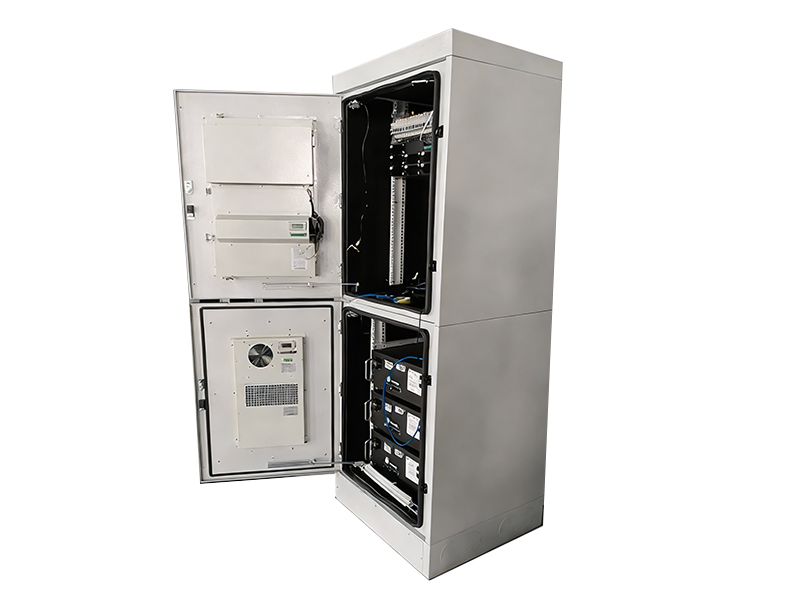

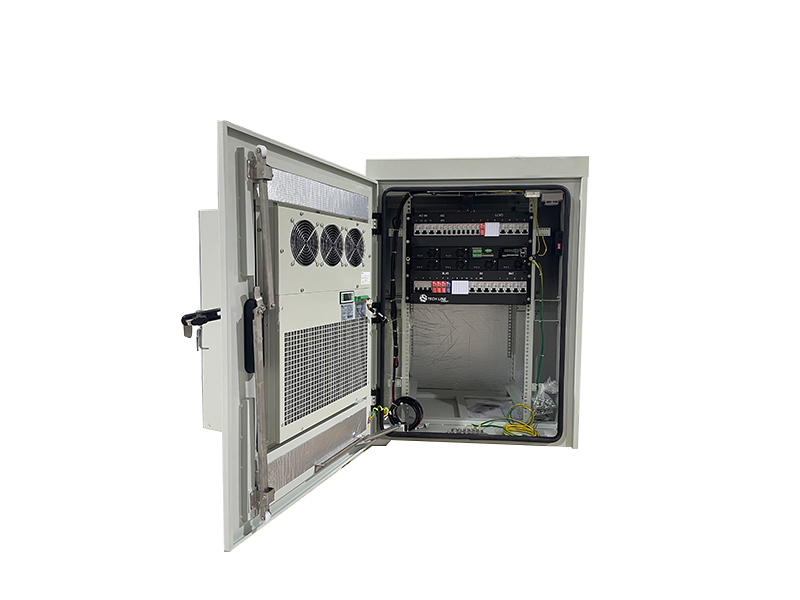

ОБЩИЙ ВНЕШНИЙ ВИД

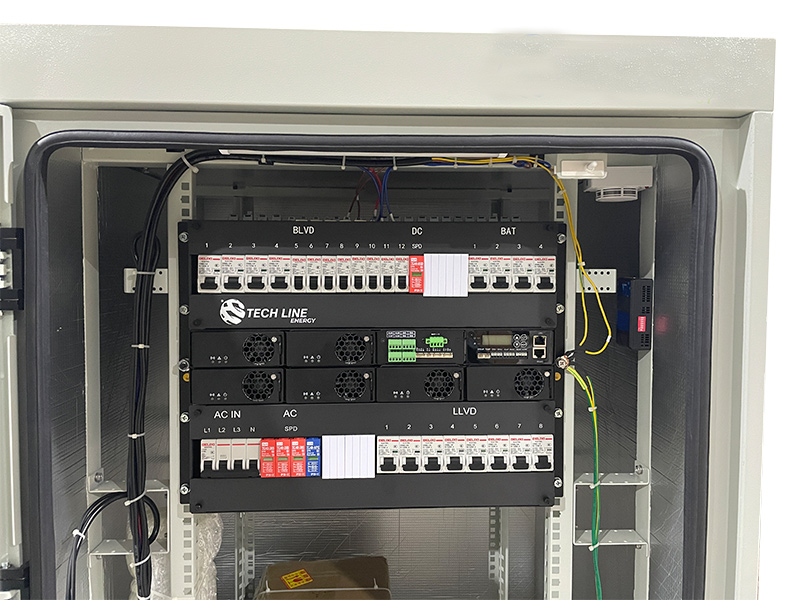

ОТСЕК ПИТАНИЯ

ЗОНА СТЕЛЛИНГА ДЛЯ АККУМУЛЯТОРОВ

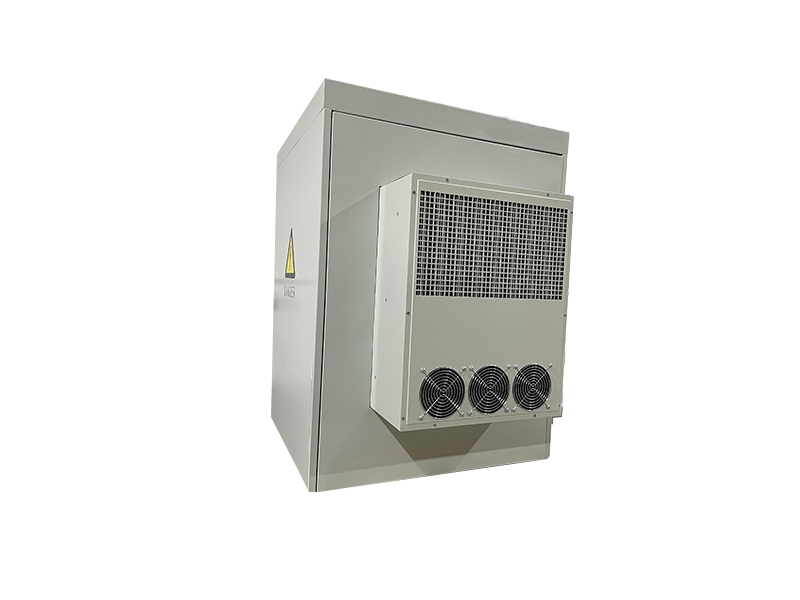

ТЕПЛОВОЙ РЕГУЛИРОВАНИЕ

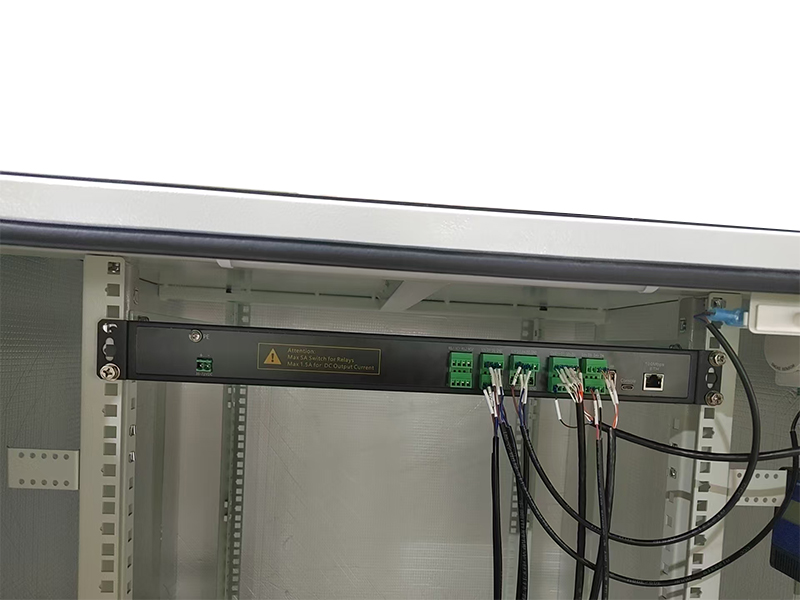

РАСПРЕДЕЛЕНИЕ ЭНЕРГИИ

ДЕТАЛЬ МЕДНОЙ ШИНЫ

Физические и экологические характеристики

Общие габариты в сложенном виде	Ш750 мм × Г750 мм × В2300 мм (общая высота)
Шкаф оборудования постоянного тока	Размеры: Ш750 мм × Г750 мм × В1000 мм. Изготовлено из оцинкованного листа толщиной 1,2 мм. Оснащено светодиодными светильниками для доступа и нижней заземляющей медной планкой.
Основание батарейного шкафа	Размеры: Ш750 мм × Г750 мм × В1300 мм (включая основание 150 мм). Изготовлено из горячеоцинкованного листа толщиной 1,5 мм. Вмещает 4 пары батарейных отсеков.
Интеграция батарей	Предназначен для батарей 4U емкостью 150 Ач (В179 × Ш486 × Г550 мм, ~60 кг), устанавливаемых в стандартные стойки с шагом 1U.

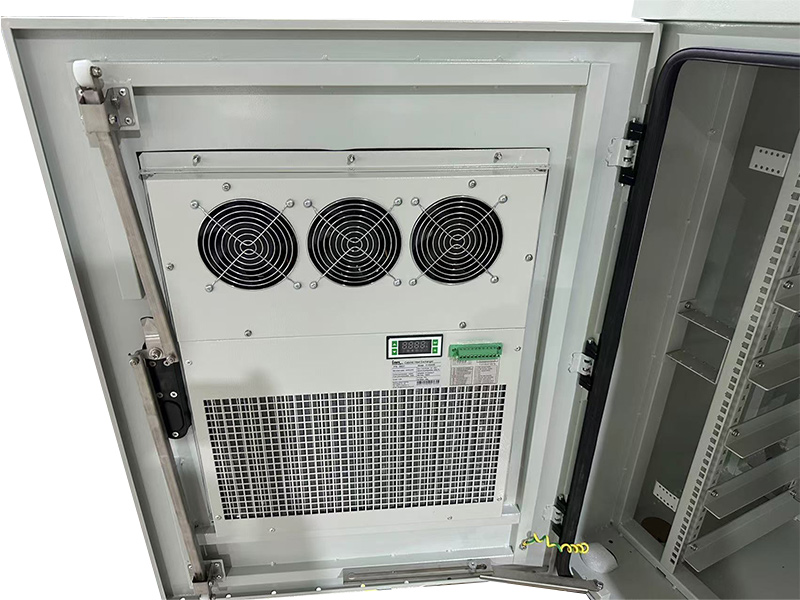

Терморегулирование	В батарейном отсеке установлен специальный теплообменник постоянного тока 48 В (150 Вт/К). Габариты: 450 × 560 × 250 мм.

Механическая архитектура и штабелируемая конструкция

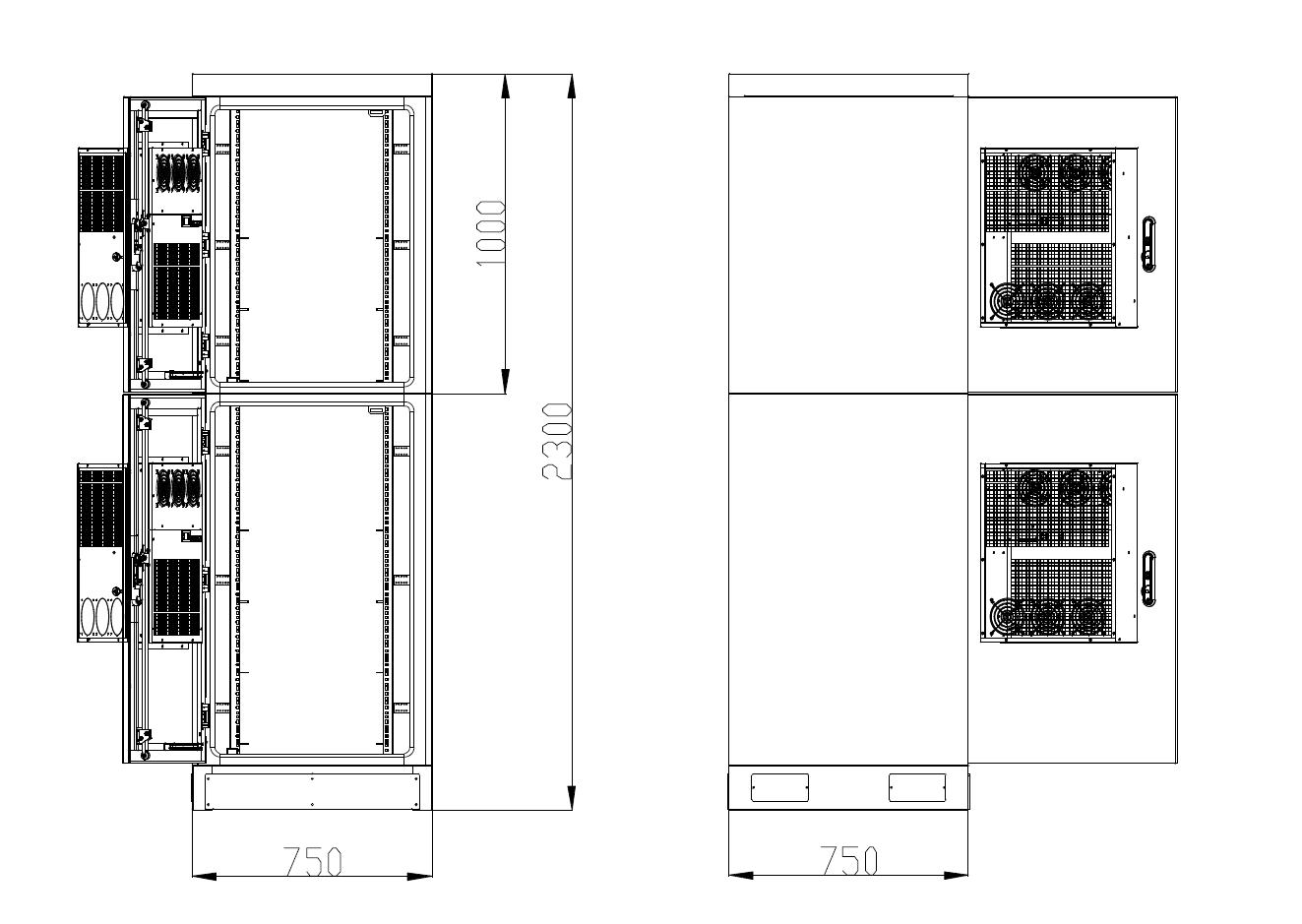

Общие размеры и структура
Система использует двухкорпусную архитектуру общей высотой 2300 мм, обеспечивая бесшовное объединение процессов обработки энергии и ее хранения.

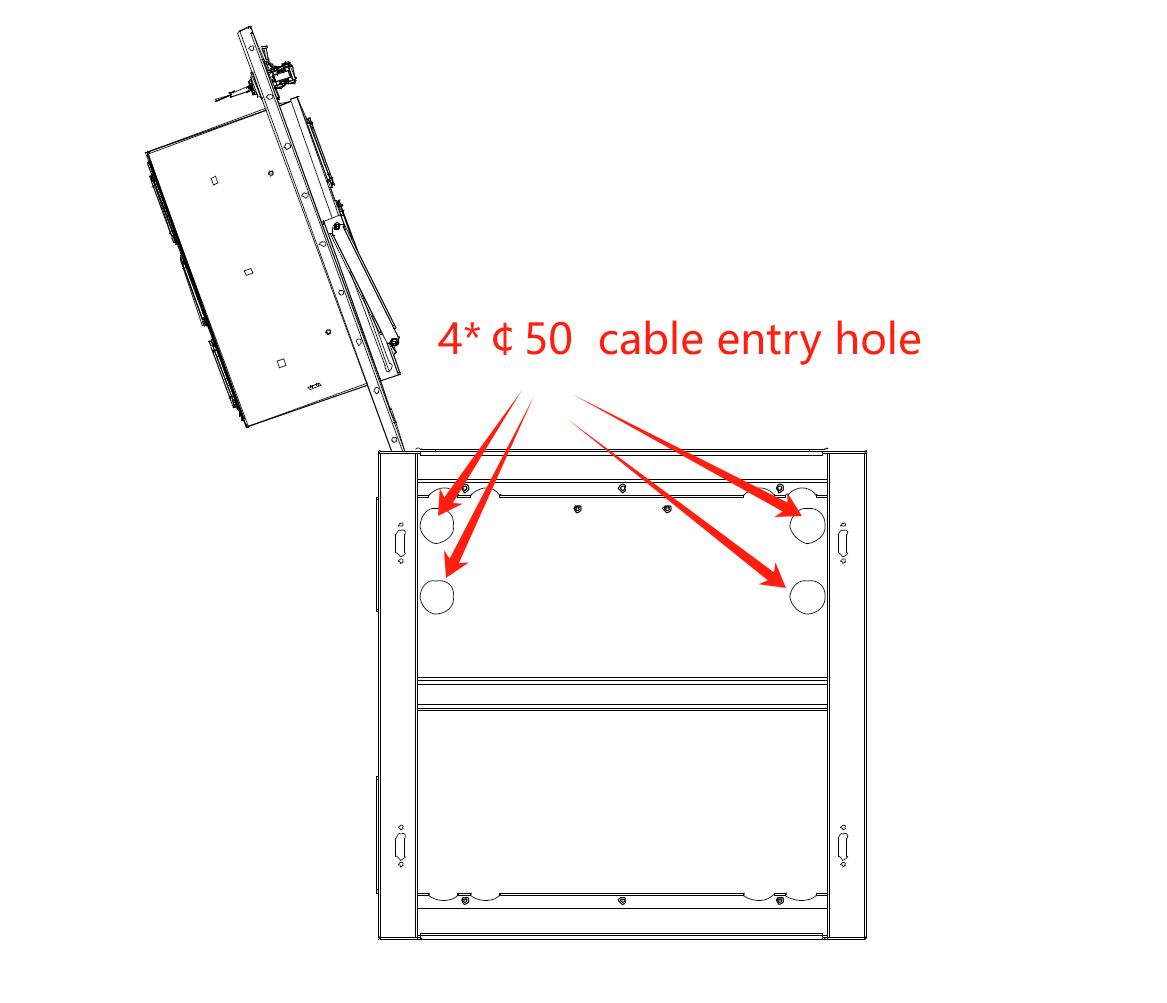

2. Система точного ввода кабеля
Корпус оснащен стратегически расположенными отверстиями для ввода кабелей (4*50) на передней левой и правой сторонах нижней части, что упрощает прокладку внешней проводки.

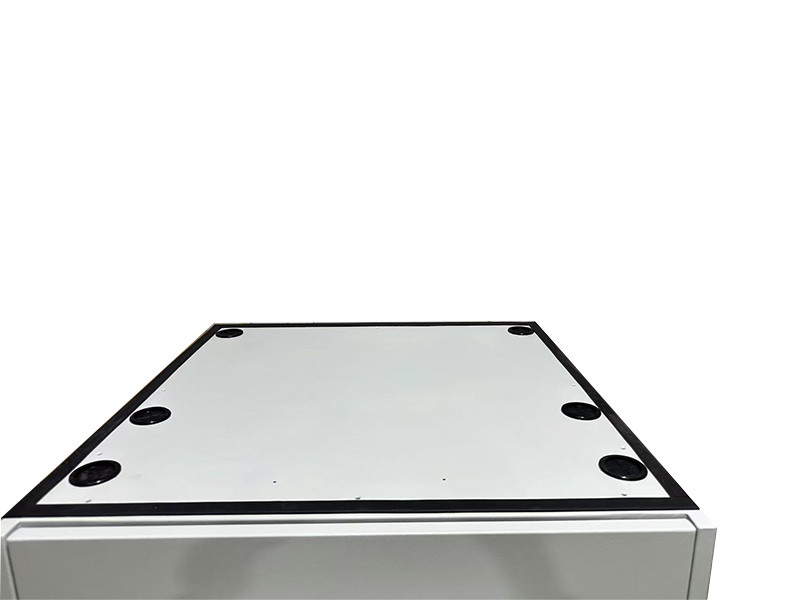

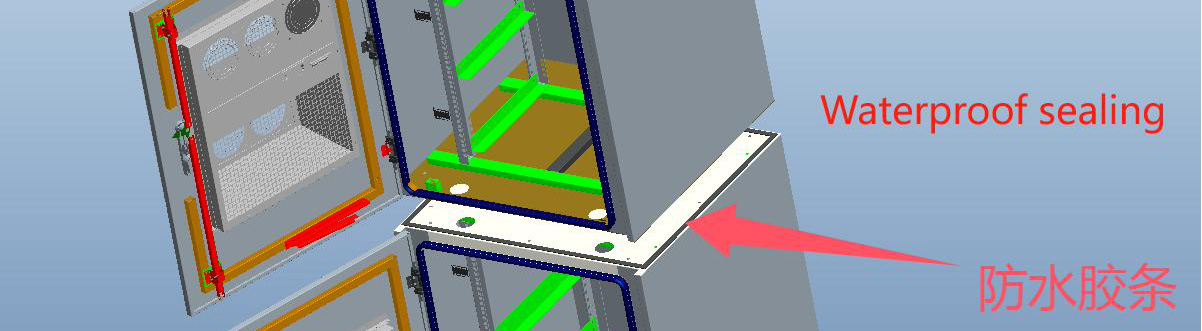

3. Водонепроницаемый механизм штабелирования

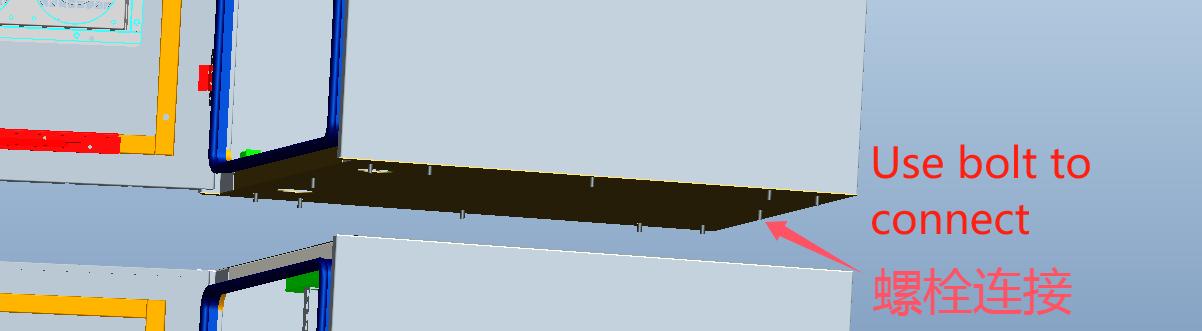

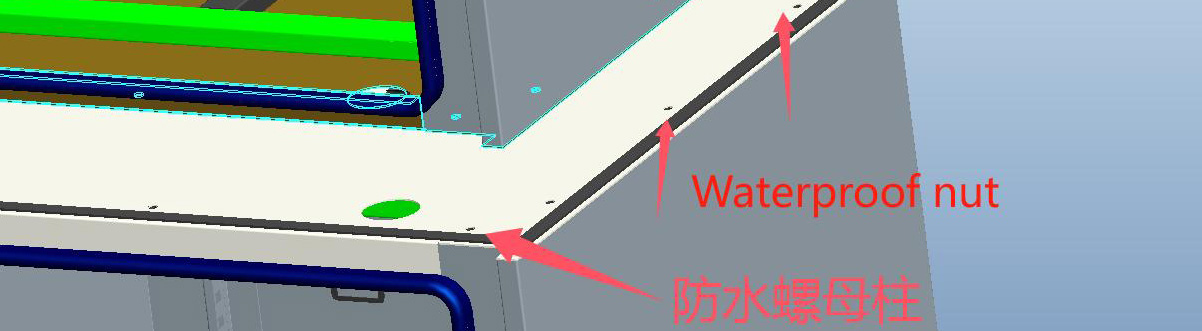

Верхний корпус постоянного тока надежно крепится к основанию батареи с помощью прочных гаек и болтов. Место соединения тщательно обработано толстыми водонепроницаемыми резиновыми полосами и специальными водонепроницаемыми гайками, что гарантирует устойчивость к любым погодным условиям.

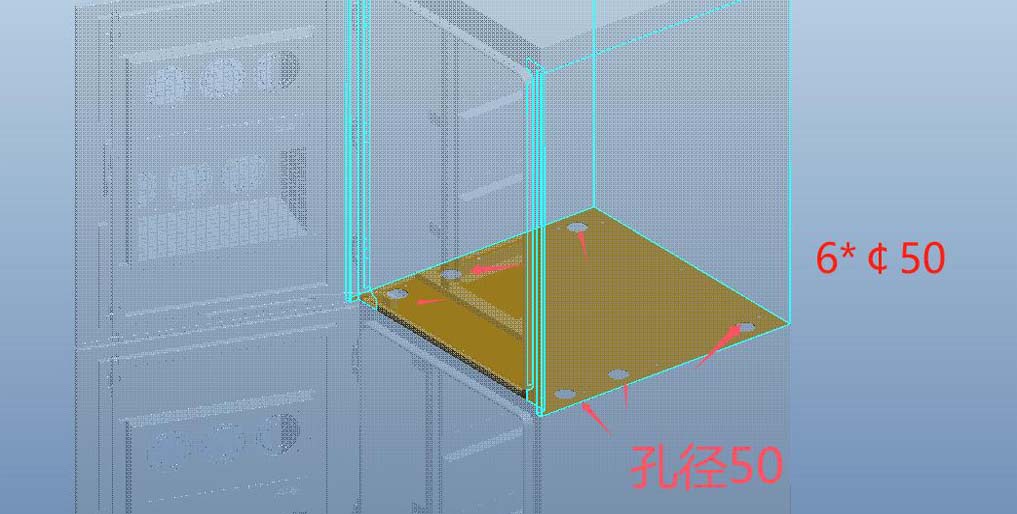

4. Внутренняя прокладка кабелей и изоляция

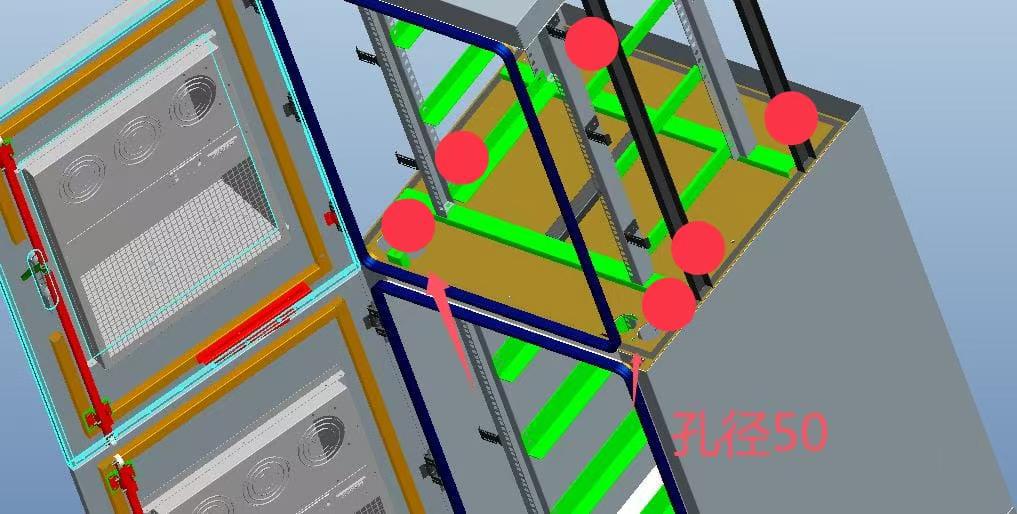

Внутренняя прокладка кабелей облегчается благодаря многочисленным отверстиям диаметром 50 мм, расположенным вдоль монтажных профилей диаметром 19 дюймов. Кроме того, внутренние стенки полностью облицованы огнестойким изоляционным хлопком серебристого цвета для строгого контроля внутренней температуры.

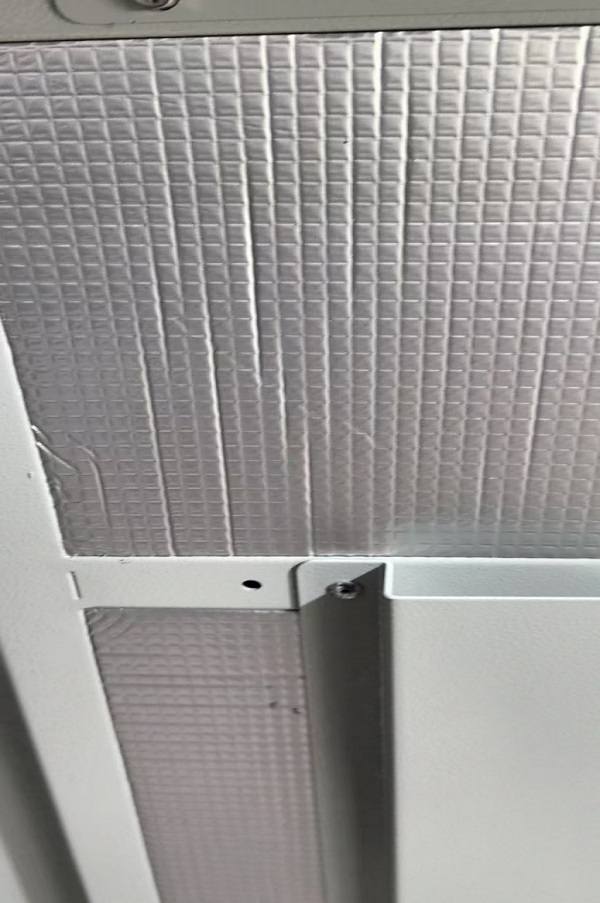

5. Внутренняя стенка шкафа выполнена из огнеупорного хлопка серебристого цвета.

Cabinet inner wall insulation cotton

8U Встроенная платформа питания постоянного тока (24 кВт)

Требования к распределительной стойке:

1. При использовании традиционной конструкции автоматического выключателя, медная шина с положительным выводом выполнена в соответствии с требованиями заказчиков к медным клеммам, что упрощает прокладку проводов. Клеммы в форме ключа расположены на отрицательном выводе автоматического выключателя.

2,24 кВт с 6 выпрямителями мощностью 4 кВт, временное использование 16 кВт, 2 расширения, образец полностью соответствует.

3. Установите четыре батареи. Настройте четыре автоматических выключателя для распределения электроэнергии.

Технические характеристики энергосистемы

Категория	Подробные параметры
Технические характеристики ввода	Фаза: Трехфазный, совместимый с однофазным.
	Напряжение и частота: Входное напряжение выпрямителя: 85–300 В переменного тока (номинальное напряжение 220 В для одноконтактной схемы и 380 В для трехконтактной). Частота: 45–65 Гц (номинальное значение: 50 Гц/60 Гц).
	Входная мощность и защита: 1×63A/3P MCB. Защита от перенапряжения на входе переменного тока: предпочтительный тип 1, максимальный ток разряда 30-60 кА.
Вывод и распределение	Рабочее напряжение: 42–58 В постоянного тока.
	Максимальная вместимость: 24 кВт (поддерживает до шести выпрямителей мощностью 4 кВт).
	Информация о филиале: Аккумулятор: 4×125A MCB. LLVD: 4×125A, 4×80A. BLVD: 4×80A, 4×63A, 4×40A.
	Защита от постоянного тока на выходе: Дифференциальный и синфазный сигналы SPD 20-40 KA.
Модуль выпрямителя	Эффективность: > 96% (230 В переменного тока, нагрузка 20-80%).
	Номинальная мощность: 2000–4000 Вт на модуль. Вентиляторное охлаждение с функцией плавного пуска.
	Интеллектуальные функции: Включает в себя функцию распределения нагрузки и реле ограничения напряжения.
Контроллер и среда	Интерфейс: ЖК-дисплей, порты RS232, RS485, CAN, FE, LAN.
	Сигналы: Встроенные сигналы тревоги (AI, DI), 8 выходов сигнализации с сухими контактами. Хранит до 1000 исторических записей.
	Среда: Рабочая температура: от -40˚C до +45˚C (с теплообменником). Влажность: 5% - 95% (без конденсации).

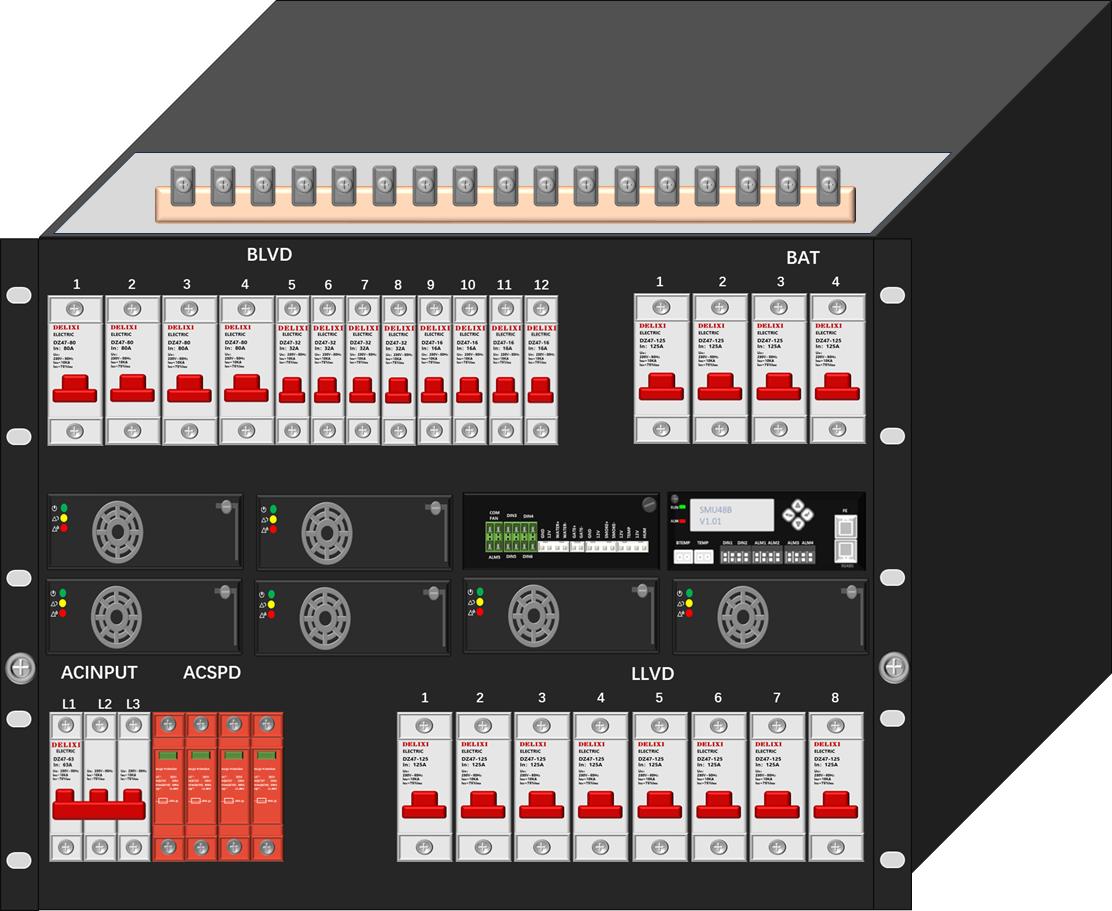

Проектирование встроенной системы питания постоянного тока 8U

Ниже представлен подробный проект 8U с традиционной компоновкой автоматического выключателя. Блок питания выполнен в виде отдельного модуля 1U, который может быть легко установлен в батарейный шкаф. Для упрощения прокладки проводов, задний положительный выход оснащен специальными разъемами. Расширительные медные стержни, в то время как отрицательные MCB обладают уникальными характеристиками. Клеммы в форме ключа.

8U Embedded Power Distribution Sub-rack Design

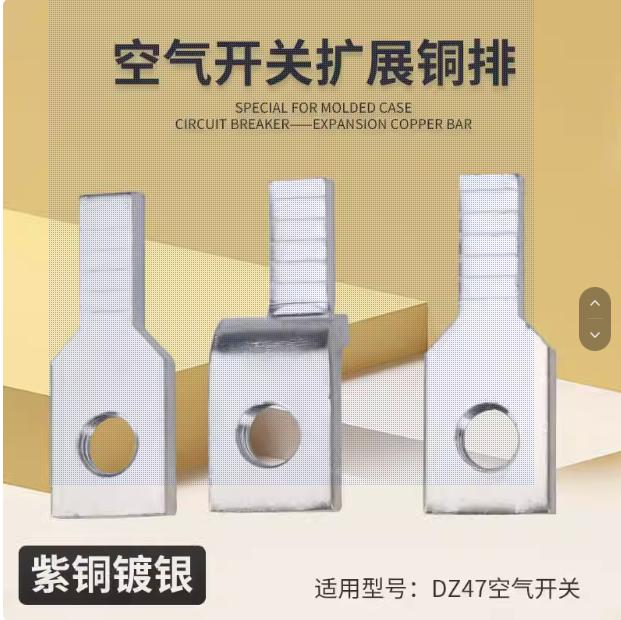

Special Expansion Copper Bar for Circuit Breaker

Специальный расширительный медный стержень

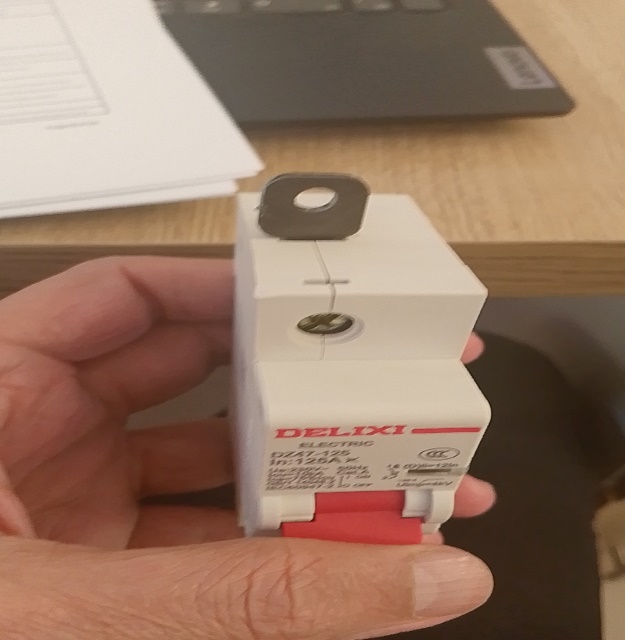

Автоматический выключатель с клеммой в форме ключа

Упаковка и доставка

ВНУТРЕННЯЯ ЗАЩИТА

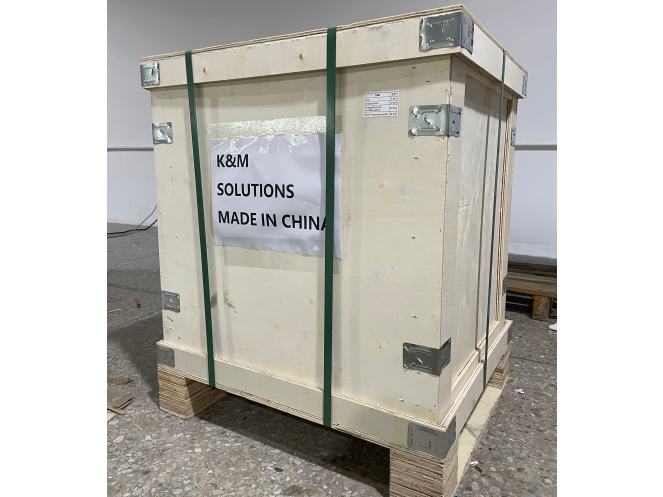

КАРТОННАЯ УПАКОВКА

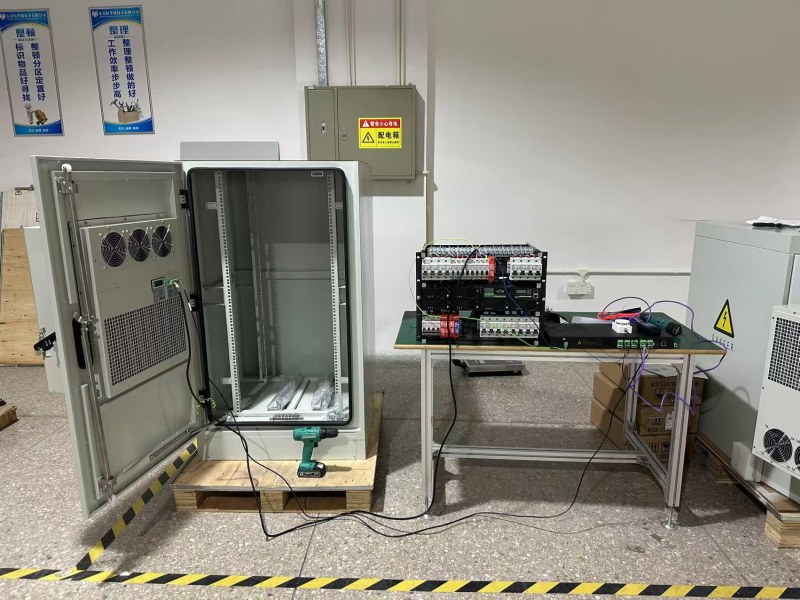

БЕЗОПАСНАЯ ДОСТАВКА

Часто задаваемые вопросы

Q Этот шкаф водонепроницаем и подходит для штабелирования в экстремальных условиях на открытом воздухе?

A: Да. Соединение между установленным друг на друга шкафом постоянного тока и батарейным блоком осуществляется с помощью специальных водонепроницаемых резиновых полосок, а также водонепроницаемых гаек и болтов, что обеспечивает полную изоляцию от окружающей среды, подходящую для суровых условий эксплуатации на открытом воздухе.

Q Какова максимальная мощность встроенной системы форм-фактора 8U?

A: Интегрированная система распределения питания форм-фактора 8U поддерживает максимальную мощность 24 кВт. Она может вместить до шести высокоэффективных выпрямителей мощностью 4000 Вт каждый, что делает ее идеальной для развертывания базовых станций с высокими требованиями к мощности.

Q Как осуществляется размещение и охлаждение батарей в нижней части корпуса?

A: Базовый батарейный шкаф вмещает до четырех пар стоек с батареями 4U емкостью 150 Ач. Он охлаждается с помощью специального теплообменника постоянного тока 48 В мощностью 150 Вт/К, что позволяет поддерживать оптимальный внутренний микроклимат даже при работе при внешних температурах до +45°C.
