Комплексное решение для силового шкафа HRTP 481000R.

Дом Продукты 3. Решения для сайтов

Комплексное решение для силового шкафа HRTP 481000R.

Комплексное решение для силового шкафа HRTP 481000R.

Name: Комплексное решение для силового шкафа HRTP 481000R.
Availability: InStock

Шкаф для электропитания HRTP481000R представляет собой интегрированный источник питания для внутреннего использования с номинальной мощностью 1000 А. Система может быть установлена с

20 шт. выпрямительных модулей 1U 48 В/50 А. Эта система может широко использоваться в коммуникационных комнатах доступа и на корпоративных объектах для обеспечения

Надежный источник питания. Это централизованное устройство электропитания, специально разработанное для таких помещений, как аппаратные комнаты связи и центры обработки данных.

Inquiry now

Обзор интегрированной системы электропитания для помещений HRTP 481000R

HRTP 481000R — это высокопроизводительный интегрированный источник питания для помещений с номинальной мощностью 1000 А. Специально разработанная для централизованного распределения электроэнергии в сложных условиях, таких как аппаратные комнаты связи и центры обработки данных, эта система поддерживает до 20 выпрямительных модулей 1U 48 В/50 А. Управляемая интеллектуальным блоком мониторинга, она обеспечивает стабильное и надежное электропитание для сетевой инфраструктуры корпоративного масштаба.

Ключевая характеристика

■ Огромная номинальная мощность в 1000 А, идеально подходит для централизованных систем электропитания высокой мощности.
■ Модульная конфигурация, поддерживающая до 20 модулей выпрямителя на 50 А с возможностью «горячей» замены.
■ Централизованное устройство электропитания, специально разработанное для стабильной работы в помещениях с оборудованием.
■ Интегрированная конструкция, объединяющая выпрямители, систему мониторинга и систему распределения питания в одном корпусе.
■ Усовершенствованный интеллектуальный мониторинг для обнаружения состояния работы системы в режиме реального времени.
■ Высоконадежное и резервное управление, разработанное специально для критически важных корпоративных объектов.
■ Простая в обслуживании конструкция, оптимизированная для помещений доступа к средствам связи внутри зданий.

Приложение

■ Внутренние помещения доступа к связи и передающие узлы
■ Помещения для размещения ИТ-оборудования корпоративного уровня и центры обработки данных с серверами
■ Централизованное электропитание для основной инфраструктуры мобильной сети
■ Крупномасштабные объекты внутри помещений, требующие высоконадежного питания постоянным током 48 В.

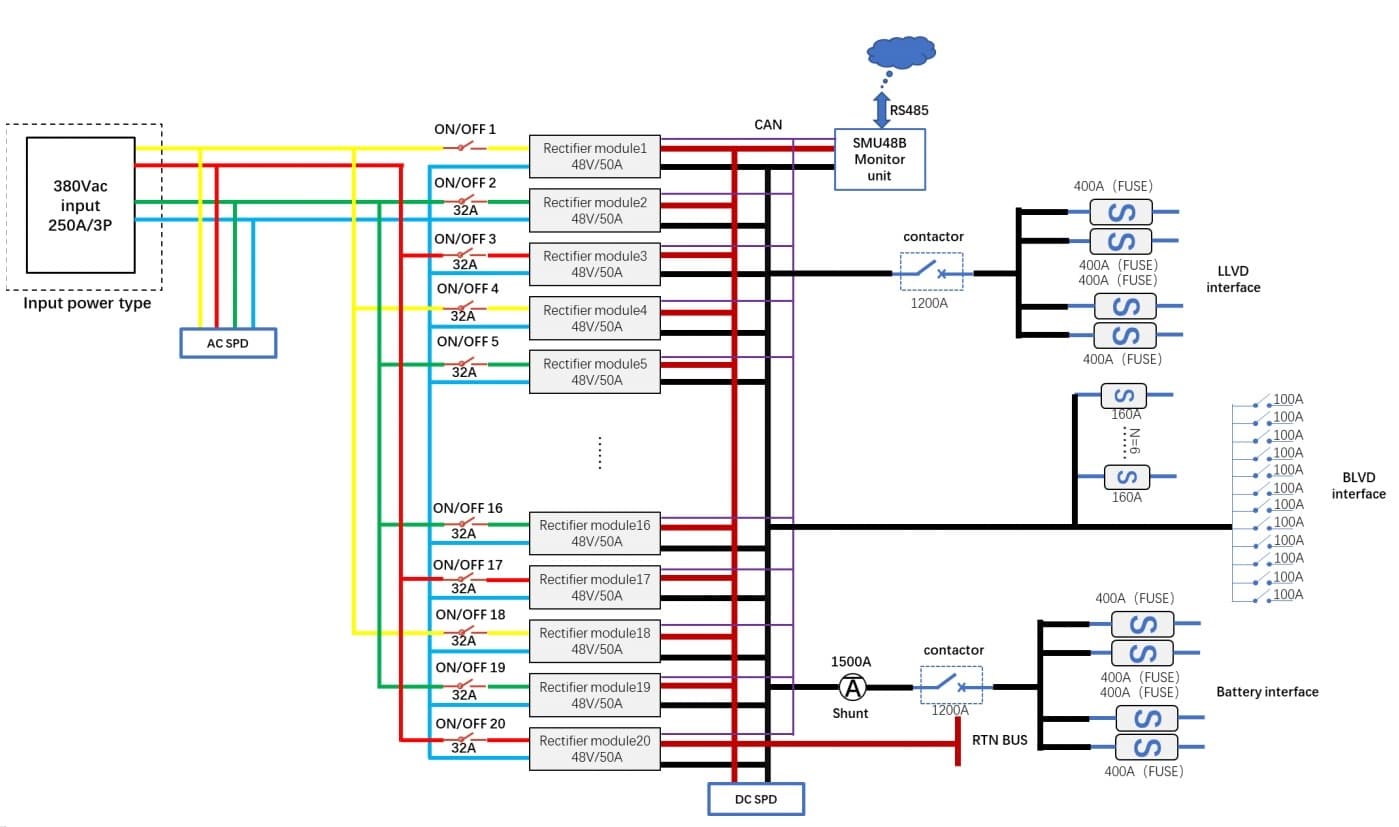

Электрическая принципиальная схема

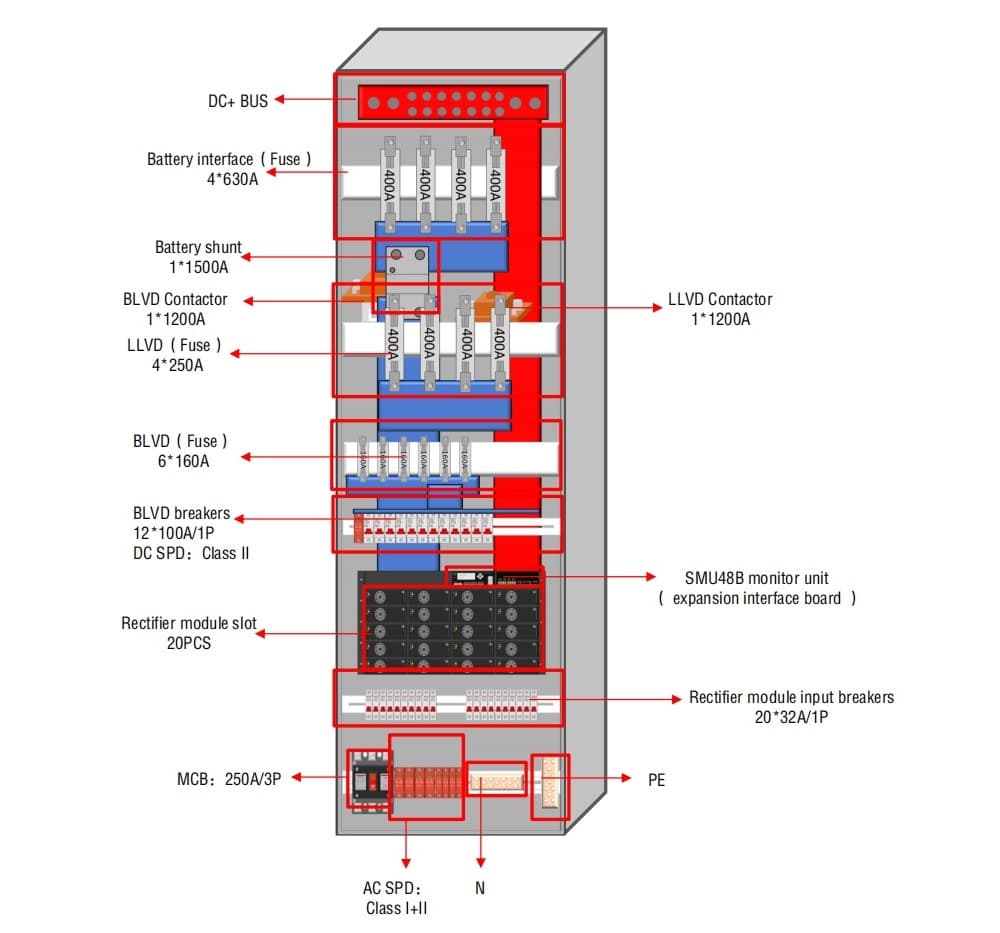

Схема шкафа

Габариты корпуса: 2000*600*600 мм

Режим технического обслуживания: отключение входящей линии, обслуживание передней панели.

Технические характеристики HRTP 481000R

Системные и входные параметры

Категория	Элемент	Технические характеристики
Система	Размеры шкафа	600 мм * 600 мм * 2000 мм
	Режим технического обслуживания	Передний
	Режим установки	Напольный монтаж (монтажное основание 200 мм)
	Охлаждение	Естественный
	Способ подключения проводов	Вдавливание до упора и выдавливание до упора (поддержка вдавливания до упора и выдавливания до упора)
Вход	Режим ввода	Трехфазная четырехпроводная система 380 В (двойной вход переменного тока); совместима с однофазным переменным напряжением 220 В.
	Входная частота	45 Гц~65 Гц, Номинальная частота: 50 Гц
	Входная емкость	1 * 250A/3P MCB
	Входные выключатели (выпрямители)	20 * 32A/1P MCB
	AC SPD	Класс I+II

Выходные параметры

Выход	Выходное напряжение	43,2-58 В постоянного тока, номинальное значение: 53,5 В постоянного тока
	Максимальная вместимость	60 кВт для 176–300 В переменного тока; 30–60 кВт (линейная декомпрессия 90–175 В переменного тока)
	Максимальная эффективность	96,2%
	Номинальный выходной ток	1000 А макс.
	Выходной интерфейс	Предохранители аккумулятора: 4 * 400 А; LLVD: Предохранители 4 * 400 А; BLVD: Предохранители 6 * 160 А, Автоматические выключатели 12 * 100 А/1 шт.
	DC SPD	Класс II

Блок мониторинга мощности и окружающая среда

Блок мониторинга (HM11B)	Входной сигнал	Двусторонний аналоговый вход (батарея/температура окружающей среды); датчики: температура и влажность * 1, дым * 1, вода * 1, дверь * 1; 6 сухих контактов на входе
	Коммуникационный порт	RS485 / FE
	Хранение бревен	До 1000 исторических записей о срабатывании сигнализации.
	Режим отображения	ЖК-дисплей 128 * 48
	Выходной сигнал тревоги	8-сторонняя сухая контактная точка
Среда	Рабочая температура	От -25°C до +75°C (пусковой режим -40°C)
	Температура хранения	от -40°C до +70°C
	Рабочая влажность	5% - 95% (без конденсации)
	Высота	≤ 3000 м (выше 3000 м температура понижается на 1 °C на каждые дополнительные 200 м)

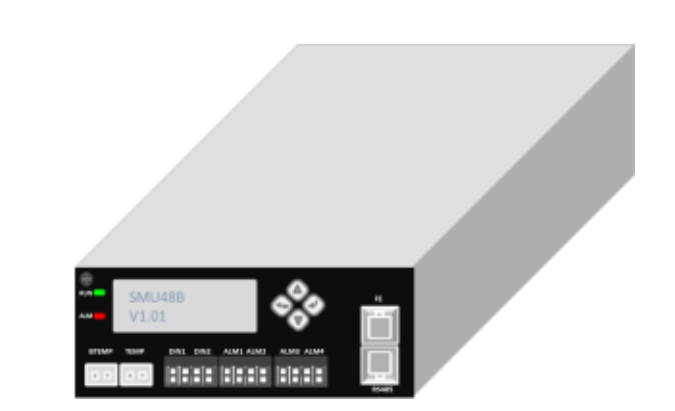

Описание блока мониторинга мощности SMU48B

Модуль мониторинга SMU48B — это компактное, но мощное устройство, предназначенное для проверки и контроля рабочего состояния энергосистем. Он предоставляет широкий спектр интерфейсов, включая интерфейсы датчиков, порты CAN, интерфейсы RS485 и сухие контакты ввода/вывода, что позволяет эффективно управлять условиями на объекте и формировать сигналы тревоги. Кроме того, он поддерживает удаленную связь с системами управления сетью сторонних производителей по общим протоколам.

Категория	Технические характеристики	Элемент	Технические характеристики
Характеристики обнаружения	обнаружение информации переменного и постоянного тока	Функции управления	Зарядка аккумулятора и управление поддерживающим зарядом
	Обнаружение выпрямителя и солнечного модуля		температурная компенсация батареи
	Обнаружение информации о батарее		Сигнализация о перегреве/снижении температуры батареи
	Датчики окружающей среды: температура, влажность, дым, вода, дверь		Управление зарядкой аккумулятора и ограничением тока
	6-контактное обнаружение входного сигнала сухого контакта		Защита от пониженного напряжения батареи при разрядке
	Обнаружение предохранителей батареи и нагрузки		управление тестированием батарей
Управление предупреждениями	8 сухих выходных контактов (нормально разомкнутые/замкнутые)		Обнаружение остаточной емкости батареи
	Настраиваемые уровни тревоги (Аварийный / Выкл.)		Независимое управление отключением питания 5-го уровня
	Визуальные и звуковые индикаторы (опционально: Включить/Запретить)		Двойной пользовательский режим отключения (время / напряжение)
	1000 исторических записей о тревогах		4-пользовательский учет потребляемой мощности (мощность зарядки)
Интеллектуальный интерфейс	1. Интерфейс North FE (протокол SNMP/HTTPS)		Регулярная экономия электроэнергии.
Интеллектуальный интерфейс	1 Южный интерфейс RS485 для подключения оборудования	-

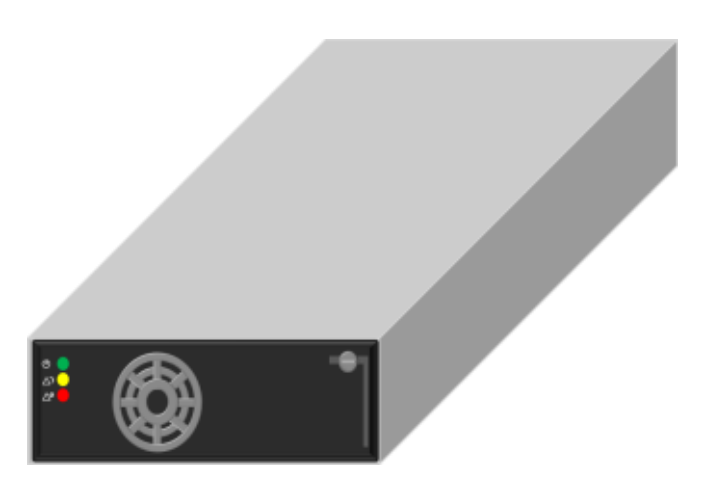

Описание выпрямительного модуля SR4850H-1U

SR4850H-1U — это высокоэффективный цифровой выпрямительный модуль с высокой удельной мощностью, предназначенный для работы с широким диапазоном входных напряжений и выходным напряжением по умолчанию 53,5 В постоянного тока. Ключевые преимущества включают функцию плавного пуска, комплексные функции защиты, низкий уровень шума и поддержку параллельного подключения. Встроенная система мониторинга источника питания позволяет отслеживать состояние модуля, условия нагрузки и стабилизацию выходного напряжения в режиме реального времени.

Элемент	Технические характеристики	Элемент	Технические характеристики
Производительность	>96% (230 В переменного тока, 50% нагрузка)	Рабочее напряжение	90 В переменного тока ~ 300 В переменного тока
Измерение	40,5 мм × 105 мм × 281 мм	Частота	45 Гц~65 Гц (Номинальный диапазон: 50 Гц/60 Гц)
Масса	<1,8 кг	Номинальный входной ток	≤19А
Режим охлаждения	Принудительное воздушное охлаждение	Коэффициент мощности	≥0,99 (100% нагрузка) ≥0,98 (50% нагрузки) ≥0,97 (30% нагрузки)
Защита от избыточного входного давления	>300 В переменного тока (Восстановление: 290 В переменного тока ~ 300 В переменного тока)	THD	≤5% (100% нагрузка) ≤8% (50% нагрузки) ≤12% (30% нагрузки)
Защита от пониженного входного напряжения	<80 В переменного тока (Восстановление: 80 В переменного тока ~ 90 В переменного тока)	Выходное напряжение	42 В постоянного тока ~ 58 В постоянного тока (номинальное напряжение: 53,5 В постоянного тока)
Защита от короткого замыкания	Длительное короткое замыкание (автоматическое восстановление)	Стабильная точность давления	-0,5 / 0,5 (%)
Защита от перенапряжения на выходе	Диапазон напряжения: 59,5 В постоянного тока	Выходная мощность	3000 Вт (176 В переменного тока ~ 300 В переменного тока) 1350 Вт ~ 3000 Вт (линейное снижение при 90 ~ 175 В переменного тока)
Время начала	<10-е	Время удержания	>10 мс
Шум	<55 дБА	MTBF	10^5 часов

Часто задаваемые вопросы

Q К какому типу силовых установок относится HRTP 481000R?

A: HRTP 481000R — это внутренний интегрированный источник питания с огромной номинальной мощностью 1000АЭто централизованное устройство электропитания, специально разработанное для сред с высокой плотностью размещения оборудования, таких как комнаты доступа к коммуникациям и центры обработки данных.

Q Сколько выпрямителей поддерживает эта система?

A: Для обеспечения сверхнадежного электропитания система может быть сконфигурирована с использованием до 20 шт. выпрямительных модулей 1U 48 В/50 АТакая модульная конструкция обеспечивает гибкое масштабирование и высокую отказоустойчивость для корпоративных сайтов.

Q Где наиболее эффективно использовать эту централизованную систему электроснабжения?

A: Он широко используется в помещения для коммуникационного оборудования, комнаты доступа и центры обработки данныхЭто надежное и централизованное решение для электропитания, разработанное с учетом требований высокой стабильности в крупномасштабных сетевых инфраструктурах.
